電流・電圧ブースターオプション

バイオロジック社のポテンショ/ガルバノスタットに、外部据置の電流・電圧ブースターを組み合わせてポテンショスタットの仕様を拡張することができます。アドバンスドモデル(SP-300、VSP-300、VMP-300)は内蔵ブースターで容量が不足する場合はHCV-3048(48V/30A)、スタンダードモデル(SP-150、VSP、VMP3)で容量が不足する場合はVMP3B(2、5、10、20A)またはFlexP(60V/50Aまたは11.5V/200A)から選択することができます。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

スタンダードモデル【SP-150, VSP, VSP-3e,VMP3対応】

  • ボード式電流ブースター(8スロット)
    ラインナップ:2A、5A、10A、20A
  • 据え置き型大電流ブースター
    ラインナップ:80A、100A
  • スタックセル評価用ブースター ⇒ FlexPシリーズへ
    ラインナップ:60V/50A、12V/200A


アドバンスドモデル【SP-300, VSP-300, VMP-300対応】

  • ブースターボード(1スロット使用)
    4種類のボードから選択 [ 1A/ 48V, 2A/30V, 4A/14V, 10A/5V]
  • 外部ブースター
    ラインナップ:80A、100A

【SP-200, SP-240, SP-300, VSP-300, VMP-300対応】

  • 外部ブースター HCV-3048 30A/ 48V パワーブースター

※詳しくは、対応表をご確認ください

対応表

ブースター 電流/電圧 対応機種
VMP3B 外部ブースター ±2A/±10V
(10Vから0~20Vまで可変)
スタンダードモデル
SP-150, VSP, VMP3VSP-3e
±5A/±10V
(10Vから0~20Vまで可変)
±10A/±10V
(10Vから0~20Vまで可変)
±20A/±10V
(10Vから0~20Vまで可変)
±80A/±3V
±100A/ +0.6V~ +5V
FlexPスタックセル評価用
ブースター
-50A~+49A/
1V~60V
※4台並列で-200A~+196A
スタンダードモデル
SP-150, VSP, VMP3, VSP-3e
-50A~+49A/
0V~60V
※4台並列で-200A~+196A
±200A/
-2.5V~11.5V
※2台並列で±400A
ブースターボード ±1A/ ±48V アドバンスドモデル
SP-300, VSP-300, VMP-300, BP-300
±2A/ ±30V
±4A/ -3V~+14V
±10A/ -1V~+6V
HCV-3048 外部ブースター ±30A/ 0~+48V
※4台並列で最大± 120A
アドバンスドモデル
SP-200, SP-240, SP-300,
VSP-300, VMP-300, BP-300

スタンダードモデル

特長
  • 5端子測定、豊富な電気化学測定テクニックを使用可能
  • インピーダンス測定装置の確度を保証
  • 微小電流・ブースターオプションを使用して仕様拡張可能
  • スタック電池の各セル同時インピーダンス測定可能(VMP3対応)

アドバンスドモデル

特長
  • スタンダードモデルの上位モデル
  • 最小電流測定レンジ:10nA, インピーダンス測定範囲も7MHzに向上し、測定確度も向上
  • アナログフィルターを搭載
  • フローティング測定可能
  • アナログランプジェネレータ(ARG)オプションで理想的なCV測定可能
  • 微小電流・ブースターオプションを使用して仕様拡張可能

シングルチャンネルモデル

軽量・コンパクトで持ち運びにも便利

  スタンダード アドバンスドモデル
型番 SP-50 SP-150 SP-200 SP-240 SP-300
チャンネル数 1 1 2
セル接続 2,3,4,5端子 2,3,4,5端子
出力/制御電圧範囲 ±10V ±10V or 0~20V ±12V / ±10V
出力電流 ±0.8A ±0.5A
電圧測定レンジ ±2.5V, ±5V,±10V ±2.5V, ±5V,±10V,±10V可変 ±25mV, ±250mV,±2.5V, ±5V, ±10V
最小電圧測定分解能 75μV  < 1μV
電流測定レンジ 10μA~1A 10μA~1A
最小電流測定分解能 760pA 0.8pA
出力電流レンジ 10μA~1A 1μA~1A
出力電流最小分解能 760pA 76pA
フローティング
オプション
インピーダンス測定範囲 10μHz~1MHz 10μHz ~ 7MHz
基本確度 1%, 1° 0.3%, 3°
ブースターボード 4Aブースター
標準搭載
外部ブースター
微小電流測定

マルチチャンネルモデル

長期測定などチャンネル数が多く必要な測定に最適

  スタンダードモデル アドバンスドモデル
型番 VSP VSP-3e VMP3 VSP-300 VMP-300
チャンネル数 5 8 16 6 16
セル接続 2,3,4,5端子 2,3,4,5端子
出力/制御電圧範囲 ±10V or 0~20V  ±12V / ±10V
出力電流 ±0.4A ±1A ±0.4A ±0.5A
電圧測定レンジ ±2.5V, ±5V,±10V,±10V可変 ±25mV, ±250mV,±2.5V, ±5V, ±10V
最小電圧測定分解能 75μV  < 1μV
電流測定レンジ 10μA~1A 10μA~1A
最小電流測定分解能 760pA 0.8pA
出力電流レンジ 10μA~1A 1μA~1A
出力電流最小分解能 760pA 76pA
フローティング
オプション
インピーダンス測定範囲 10μHz~1MHz 10μHz ~ 7MHz
基本確度 1%, 1° 0.3%, 3°
ブースターボード × ×
外部ブースター
微小電流測定

VMP3B 外部ブースター

■シャシー仕様(2A, 5A, 10A, 20A用)

スロット数 8
サイズ 高さ284mm x  幅495mm x 奥行500 mm
重量 24kg
電源 90 ~264 V, 47 ~440 Hz, 1kVA
PC との接続 Ethernet, USB2.0

※80A/100Aブースターは、ボード式電流ブースター用シャシーと同サイズ・重量の据え置き式です。
※10 kHz以上かつ50W以上の出力で製品を使用する場合には、高周波利用設備として許可申請が必要となります。

■ブースター仕様

  2A/5A 10A/20A 80A/100A
分極制御
出力電圧 ±10V
(±10Vから0~20Vまで可変)
±10V
(±10Vから0~20Vまで可変)
80A:±3V
100A:0.6V~5V
出力電流 2A:±2A
5A:±5A
10A: ±10A
20A:±20A
80A:±80A
100A:±100A
スロット数 2(2ch)/2 4/8 据え置き
立ち上がり時間 電圧:15μsec
電流:40μsec
電圧:
25μsec(10A)/60μsec(20A)
電流:50μsec(10A)/120μsec(20A)
電圧:95
μsec~1.7msec
電流:150μsec~4.0msec
測定
電圧/電流測定確度 レンジの0.1% レンジの0.1% レンジの0.1%
電圧ノイズ(0~100kHz) 0.6mVpp 0.6mVpp 0.6mVpp
0.15mVpp(0~10kHz)
電流ノイズ(0~100kHz) 1mApp(2A/4A/5A) 3mApp(10A)
6mApp(20A)
20mApp@80A
5mApp(0~10kHz)
エレクトロメータ
インプット 3点電圧同時測定 3点電圧同時測定 3点電圧同時測定
入力インピーダンス >10GΩ >10GΩ >10GΩ,
バンド幅 1MHz 1MHz 1MHz
インプット
1外部トリガーインプット TTL(OCVモードへの移行) TTL(OCVモードへの移行) TTL(OCVモードへの移行)
非常停止ボタン
インピーダンス
周波数範囲(確度1%,1°) 2A:10μHz~150kHz
5A:10μHz~125kHz
10A:10μHz~80kHz
20A:10μHz~30kHz
80A:10μHz~15kHz
100A:10μHz~10kHz
振幅 電圧:0.5mV~0.5V
電流:レンジの0.1%~50%
電圧:0.5mV~0.5V
電流:レンジの0.1%~50%
電圧:0.5mV~0.5V
電流:レンジの0.1%~50%

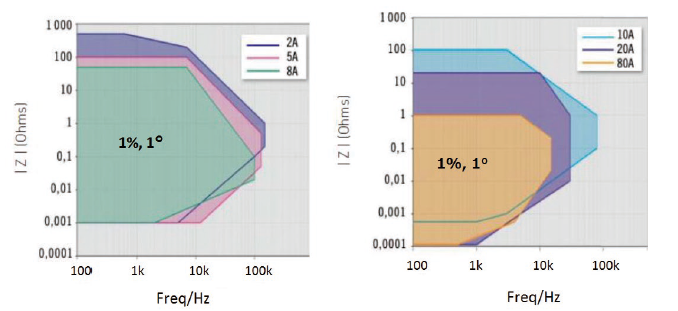

2A~80A使用時のインピーダンス測定確度

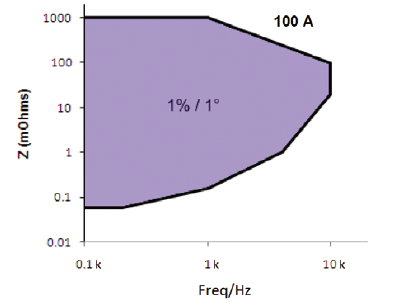

100Aブースター使用時のインピーダンス測定確度

FlexPスタックセル評価用ブースター

  FlexP 0160 FlexP 0060 FlexP 0012
電圧
電圧範囲 1V~60V 0V~60V -2.5V~ 11.5V
電流
最大電流 -50A ~ +49A
(4台並列で± 200A)
± 200A
(2台並列で±400A)
レンジ 50A 200A
確度 設定値の0.2%
± 0.1% F.S.R.
設定値の0.4%
± 0.5% F.S.R.
立上がり/立下り 10μ sec 20μ sec
最大並列台数 4台 2台
インピーダンス測定
周波数範囲 10μHz ~ 10 kHz
確度マップ
最大出力
継続的に使用した時の
最大出力
水冷:3.75 kW
空冷:1.5 kW
一般仕様
サイズ 幅450mm x 奥行550mm x 高さ133mm
重量 24kg 27kg
電源 200V, 20A (電圧トランス使用)

※別途、電圧トランスおよびチラーが必要になります。

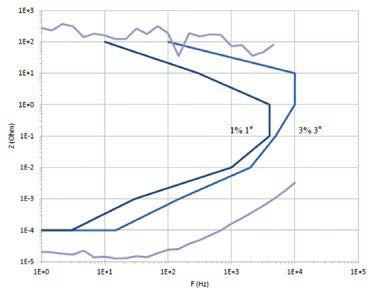

FlexP0160のインピーダンス確度

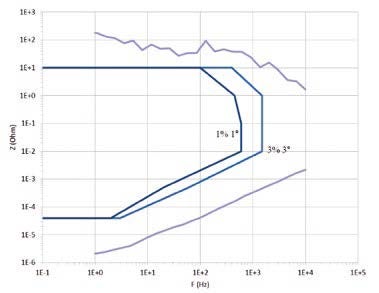

FlexP0012のインピーダンス確度

■センスアダプターモジュール

  SAM-50
入力電圧点数 5点
入力電圧 0 ~ +50V
電圧測定確度 レンジの0.3%

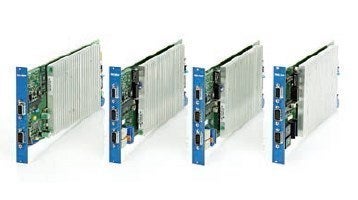

ブースターボード

■ブースターボード仕様(1スロット使用)

  1A/48V 2A/30V 4A/14V 10A/5V
分極制御
出力電圧 ±49V ±30V -3V~+14V -1V~+6V
制御電圧 ±48V ±30V -3V~+10V -1V~+ 6V
出力電流 ±1A ±2A ±4A ±10A
出力電流確度 レンジの0.1%  レンジの0.1% レンジの0.1% レンジの0.3%
周波数範囲(EIS) 10μHz~2MHz 10μHz~1MHz 10μHz~1MHz 10μHz~1MHz
バンド幅(-3dB) >2MHz >3MHz >4MHz >8MHz
スルーレート(無負荷) >15V/μsec >50V/μsec >50V/μsec >50V/μsec
立ち上がり時間(無負荷) <250nsec <250nsec <250nsec <250nsec
フローティングモード
並列接続

HCV-3048 外部ブースター

電圧
電圧範囲 0 ~ +48V
電圧測定確度 レンジの0.03% ±読値の0.03%
電流
電流範囲 ±30A(4台並列時に最大±120A)
電流レンジ 30A, 3A, 300mA
電流測定確度 レンジの0.1% ±読値の0.3%
一般
立ち上がり時間  <3μs (0V → +48V)
スルーレート  >20V/ sec
フローティング 可能(絶縁抵抗 350kΩ)
入力インピーダンス >100GΩ, <140pF 並列
バンド幅 800kHz
インピーダンス
周波数範囲 10μHz ~ 500 kHz
振幅 電圧:0 ~12.5V
 電流:レンジの0 ~ 100%
サイズ・電源
サイズ 高さ135mm x 幅430mm x 奥行400mm
重量 26kg
電源 200~264V, 47~440Hz, 2kVA
