Bio-Logic Science Instruments(バイオロジック / フランス)

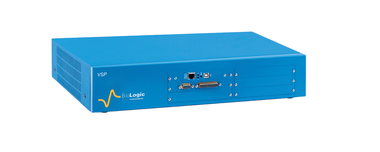

VSP 電気化学測定システム(5ch・スタンダードモデル)
VSPは、最大5チャンネルで利用できるポテンショスタット/ガルバノスタットです。4A電流ブースターモジュールによる仕様拡張に対応することができます。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp
特長
- チャンネル数:最大5ch
- 出力:±10V(0V~+20V,-20V~0V,-6V~+14Vといった設定も可能)、±400mA
- 制御:±10V(0V~+20V,-20V~0V,-6V~+14Vといった設定も可能)、±400mA
- インピーダンス測定範囲:10μHz ~1MHz
- 5 端子測定によるアノード・カソードの同時モニタが可能
- Nスタットモード(バイポテンショスタット、トリポテンショスタット、N-ポテンショスタット)
- ブースターモジュールオプション:4A出力
- 外部ブースターオプション:2A~100A出力
仕様
シャシー仕様
スロット数 | 5 |
---|---|
サイズ( H x W x D) | 95 x 435 x 335mm |
重量 | 8kg |
電源 | 90 ~ 264V, 47 ~ 440Hz, 300VA |
PC との接続 | Ethernet, USB2.0 |
ポテンショ/ガルバノスタット仕様(1 スロット使用)
分極制御 | |
---|---|
セル接続 | 2, 3, 4, 5 端子( + グラウンド) |
出力電圧 | ±10V, 20V |
制御電圧 | ±10V, 20V |
出力電流 | ± 400mA |
出力電圧分解能 | 最小5μV |
出力電流分解能 | レンジの0.004%, 760pA(10μA レンジ) |
出力電圧/ 電流確度 | レンジの0.1% |
電流測定 | |
電流レンジ | 1A ~10μA(6 レンジ)、 Aut o |
電流測定分解能 | レンジの0.004%, 760pA(10μA レンジ) |
電流測定確度 | レンジの0.1% |
最小サンプリング間隔 | 200 μsec |
電圧測定 | |
電圧レンジ | ± 2.5V, ± 5V, ±10V |
電圧測定分解能 | レンジの0.0015%, 最小76μV |
電圧測定確度 | レンジの0.1% |
最小サンプリング間隔 | 200 μsec |
エレクトロメータ | |
インプット | 3 点電圧同時測定 |
入力インピーダンス | >1TΩ , <20pF 並列 |
バイアス電流 | <5pA |
インプット/ アウトプット | |
2 アナログインプット | ±2.5V, ±5V, ±10V( 16bit) |
1 アナログアウトプット | ±10V (16bi t |
1 外部トリガーインプット | TTL |
1 外部トリガーアウトプット | TTL |
オプション
インピーダンス(内蔵オプション)
周波数範囲 | 10μHz~1MHz( 確度 1%, 1°) |
---|---|
振幅 | 1mVpp ~1Vpp 電流レンジの0.1% ~50% |
4A ブースターモジュール(2 スロット使用)
分極制御 | |
---|---|
出力電圧 | ±10V(可変) |
出力電流 | ±4A |
立ち上がり時間 | 電圧:15μsec 電流:100μsec |
測定 | |
電圧/ 電流測定確度 | レンジの0.1% |
電圧ノイズ(0 ~ 100kHz) | 0.6mVpp |
電流ノイズ(0 ~ 100kHz) | 1mApp(2A/4A/5A) |
エレクトロメータ | |
インプット | 3 点電圧同時測定 |
入力インピーダンス | >10GΩ |
バンド幅 | 1MHz |
インプット | |
1外部トリガーインプット | TTL(OCV モードへの移行) |
インピーダンス | |
周波数範囲確度(1%, 1°) | 10μHz ~130kHz |
振幅 | 電圧:0.5mV ~ 0.5V 電流:レンジの0.1% ~ 50% |
外部ブースター仕様
分極制御 | 2A/5A (*) | 10A/20A (*) | 80A/100A (*) |
---|---|---|---|
出力電圧 | ±10V(±10V から0 ~20V まで可変) | ±10V(±10V から0 ~20V まで可変) | 80A : ± 3V 100A : 0.6V ~ 5V |
測定 | |||
電圧/ 電流測定確度 | レンジの0.1% | レンジの0.1% | レンジの0.1% |
電圧ノイズ(0 ~ 100kHz) | 0.6mVpp | 0.6mVpp | 0.18Vrms(80A) 0.15mVrms(100A) |
電流ノイズ(0 ~ 100kHz) | 1mApp(2A/4A/5A) | 3mApp (10A) 6mApp (20A) |
14mArms(80A) 5mArms(100A) |
エレクトロメータ | |||
インプット | 3 点電圧同時測定 | 3 点電圧同時測定 | 3 点電圧同時測定 |
入力インピーダンス | >10GΩ | >10GΩ | >10GΩ |
バンド幅 | 1MHz | 1MHz | 1MHz |
インプット | |||
1外部トリガーインプット | TTL(OCV モードへの移行) | TTL(OCV モードへの移行) | TTL(OCV モードへの移行) |
インピーダンス | |||
周波数範囲確度(1%, 1°) | 2A : 10μHz ~150kHz 5A : 10μHz ~125kHz |
10A : 10μHz ~80kHz 20A : 10μHz ~30kHz |
80A : 10μHz ~10kHz 100A : 10μHz ~10kHz |
振幅 | 電圧:0.5mV ~ 0.5V 電流:レンジの0.1% ~ 50% |
電圧:0.5mV ~ 0.5V 電流:レンジの0.1% ~ 50% |
電圧:0.5mV ~ 0.5V 電流:レンジの0.1% ~ 50% |
(*) 電波法について
10kHz/50Wを超えて製品を利用する場合は、高周波利用設備として総務大臣の許可が必要です。
許可申請は、製品の設置場所を管轄する総合通信局におこなってください。
関連法令
- 電波法第100条 (高周波利用設備)
- 電波法施行規則第45条 (通信設備以外の許可を要する設備)
- 無線局免許手続規則第26条 (高周波利用設備の設置許可の申請)
- 無線設備規則第65条 (通信設備以外の設備の電界強度の許容値)
