Bio-Logic Sciences Instruments(バイオロジック / フランス)

SP-200 高性能電気化学測定システム(1ch・アドバンスドモデル)

SP-200は、アドバンスドモデルの中で最もコンパクトな筐体のポテンショ/ガルバノスタットです。ポテンショ/ガルバノスタットの基本仕様はSP-300と同様ですが、内蔵ブースターを格納するスロットを省いた設計により、高性能・コンパクトを両立させています。微小電流、電流・電圧ブースター、アナログランプジェネレータ等のオプションによる仕様の拡張にも対応しています。

株式会社東陽テクニカ  理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

  • 出力:±12V、500mA
  • 制御:±10V、500mA
  • インピーダンス測定範囲:10μHz ~7MHz
  • 5 端子測定によるアノード・カソードの同時モニタが可能
  • 外部ブースターオプション:48V/30A出力
  • 微小電流測定オプション:最少1pA電流レンジ(76aA分解能)

仕様

■シャシー仕様

スロット数 1
サイズ( H x W x D) 225 x 167 x 410mm
重量 6kg
電源 85 ~ 264V, 47 ~ 440Hz, 350VA
PC との接続 Ethernet, USB2.0

ポテンショ/ ガルバノスタット仕様(1 スロット使用)

分極制御

セル接続 2, 3, 4, 5 端子( +グラウンド)
出力電圧 ±12V
制御電圧 ±10V
出力電流 ± 500mA
出力電圧分解能 最小1μV
出力電流分解能 レンジの0.0033%(VSP-300)
レンジの0.004%(VMP-300)
出力電圧/ 電流確度 電圧:±1mV ±設定値の0.03%
電流:レンジの± 0.1% 設定値の± 0.03%

電流測定

電流レンジ 1A ~10nA(9 レンジ)、 Auto
※100nA, 10nA はゲイン
電流測定分解能 レンジの0.0033%
電流測定確度 レンジの0.1% ±読値の0.03%
サンプリング速度 1,000,000 S/sec

電圧測定

電圧レンジ 電圧レンジ± 25mV, ± 250mV, ± 2.5V, ± 5V, ±10V, ±10V 可変
電圧測定分解能 レンジの0.0033%
電圧測定確度 ±1mV ±読値の0.03%
サンプリング速度 1,000,000 S/sec

エレクトロメータ

入力インピーダンス >1TΩ , <25pF 並列
バイアス電流 ><10pA

インプット/ アウトプット

外部入力 >アナログ波形入力による外部制御可能
2 アナログインプット >±2.5V, ±5V, ±10V( 16bit)
アナログアウトプット >±10V (16bi t)
1 外部トリガーインプット >TTL
1 外部トリガーアウトプット >TTL

オプション

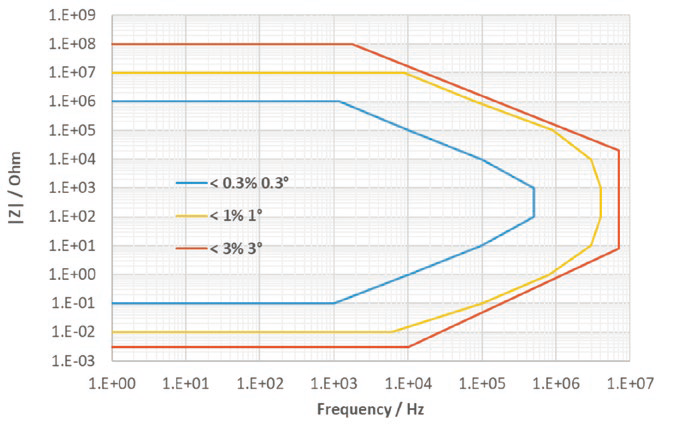

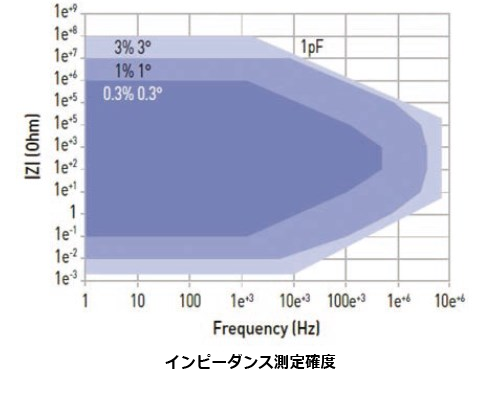

インピーダンスオプション(ポテンショ/ガルバノスタットに内蔵)

インピーダンス

周波数範囲 10μHz ~7MHz
振幅 電圧:0.5mV ~ 2.5V(1mV 分解能)
電流:レンジの0.1% ~ 100%
(レンジの0.004% 分解能)

リニアスキャンジェネレータ(ポテンショ/ガルバノスタットに内蔵)

スキャンレンジ 1V/s, 100V/s, 10kV/s, 1MV/s
スキャン分解能 0.0015% FSR
最小スキャンレンジ ±10mV
電圧レンジ ±10V
確度 <レンジの±0.1%
サイクル数 1 ~ 65535サイクル

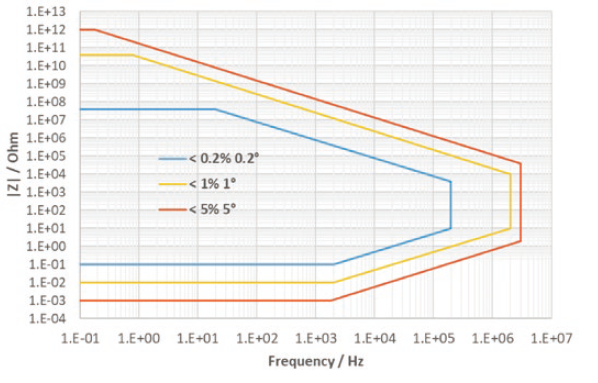

微小電流測定用エレクトロメータ付きケーブル

分極制御

出力電流 ± 500mA
出力電流分解能 ±12V
出力電流確度 レンジの0.1% ±設定値の0.03%(500mA ~ 100nAレンジ)
レンジの0.1% ±設定値の1%(10nA ~ 1nA レンジ)
レンジの0.2% ±設定値の2%(100pA レンジ)

電流測定

電流レンジ 1A ~ 1pA(13 レンジ)、 Auto
※10pA, 1pA はゲイン
電流測定分解能 レンジの0.004%(最小76aA)
電流測定確度
(+20℃~ +30℃)
レンジの0.1% ±設定値の0.03%(500mA ~ 100nAレンジ)
レンジの0.1% ±設定値の1%(10nA, 1nA レンジ)
レンジの0.2% ±設定値の2%(100pA レンジ)
レンジの1% ±設定値の2%(10pA レンジ)
レンジの10% ±設定値の2%(1pA レンジ)
出力電圧/ 電流確度 電圧:±1mV ±設定値の0.03%
電流:レンジの± 0.1% 設定値の± 0.03%

電流測定

電流レンジ 1A ~10nA(9 レンジ)、 Auto
※100nA, 10nA はゲイン
電流測定分解能 レンジの0.0033%
電流測定確度
(+20℃~ +30℃)
レンジの0.1% ±設定値の0.03%(500mA ~ 100nAレンジ)
レンジの0.1% ±設定値の1%(10nA, 1nA レンジ)
レンジの0.2% ±設定値の2%(100pA レンジ)
レンジの1% ±設定値の2%(10pA レンジ)
レンジの10% ±設定値の2%(1pA レンジ)

エレクトロメータ

入力インピーダンス >100TΩ , <6pF 並列
バイアス電流 <1pA(<300fA typical)
バンド幅 5MHz

30A/48V パワーブースター仕様

電圧

電圧範囲 0 ~+48V
電圧測定確度 レンジの0.03% ±読値の0.03%

電流

電流範囲 ±30A( 4並列時に最大±120A)
電流レンジ 30A, 3A, 300mA
電流測定確度 レンジの0.1% ±読値の0.3%
並列接続 可能(最大4 並列)

一般

立ち上がり時間 <3μs(0V → +48V)
スルーレート >20V/μsec
フローティング 可能(絶縁抵抗350kΩ)
入力インピーダンス >100GΩ , <140pF 並列
バンド幅 800kHz

インピーダンス

周波数範囲 500kHz ~ 10μHz
振幅 電圧:0 ~ 12.5V
電流:レンジの0 ~ 100%

サイズ・電源

サイズ(H x W x D) 135 x 430 x 400 mm
重量 26 kg
バイアス電流 <1pA(<300fA typical)
電源 200 ~264V, 47 ~440Hz, 2kVA

技術資料

電気化学ソフトウェア

ZView 等価回路解析ソフトウェア

ZViewは、インピーダンス測定の等価回路解析を行うためのソフトウェアです。ノースカロライナ大学 Prof. J.Ross Macdnaldにより開発されたCNLS(Complex Nonlonear Least Squares:複素非線形最小二乗法)による、高度な等価回路フィッティングを行うことができます。また、CPE(Constant Phase Element)やワールブルグインピーダンスといった、電気化学に特有の非線形パラメータも解析することができます。

▶▶製品詳細ページはこちら

Z-3D 3Dインピーダンス解析ソフトウェア

Z-3Dは、経時変化するサンプルのインピーダンスを3D(実数軸・虚数軸・時間軸)でプロットし、ある瞬間のインピーダンスデータを決定・解析するためのソフトウェアです。通常のナイキスト線図に時間軸を加えることにより、腐食モニタリングや二次電池の充放電しながらのIn-situインピーダンス解析を行うことができます。また、各時間・SOCにおける瞬間のインピーダンスデータは、ZViewへ出力することができます。

▶▶製品詳細ページはこちら

Z-ASSIST インピーダンス解析支援ソフトウェア

Z-ASSISTは、緩和時間分布(DRT)を利用したインピーダンス解析支援ソフトウェアです。インピーダンス測定結果の解析を行うために必要な等価回路モデルを自動生成するために、DRT法を適用し、等価回路解析時に必要な初期パラメータの最適値を導出できます。これにより、解析者の経験や知見への依存度が低減され、解析時間やミスを大幅に低減できます。解析結果はZViewへ出力することができます。

▶▶製品詳細ページはこちら

Z-FIT-Analysis ZViewフィッティング制御ソフトウェア

Z-FIT-Analysisは、インピーダンスデータの一括フィッティングを行うためのソフトウェアです。ZViewを自動制御することにより、大量のインピーダンスデータを短時間で等価回路解析することができます。Z-3D(3Dインピーダンス解析ソフトウェア)の出力データとも連動し、インピーダンス解析の作業を効率化します。

▶▶製品詳細ページはこちら

CONT-TEMP 恒温槽制御ソフトウェア

CONT-TEMPは、電気化学測定や充放電試験と連動して恒温槽温度を自動制御することができる制御ソフトウェアです。複数台の恒温槽制御もできるため、マルチチャンネルの電気化学測定装置との組み合わせによる複数サンプルの自動測定も簡便に行うことができます。

▶▶製品詳細ページはこちら
