直結型磁歪式トルクトランスデューサ TM300シリーズ

Magtrol,Inc.
直結型磁歪式トルクトランスデューサ TM300シリーズ TM300
0
  • TM300

    1

高速応答でトルクリップル、起動時のトルク変動等が測定可能

です。20Nmフルスケールまでのモデルは最大50,000rpmまで対応。それ以上のモデルも高速回転可能です。

製品一覧を見る

トルク計・表示計 カタログ

特長

0.1Nm~10,000Nm フルスケールの 16機種ラインナップ
高速回転対応 広帯域 ダイレクト±5Vアナログ出力 小型・軽量
  • トルクとスピード信号出力
  • トルク測定範囲:0.1Nmフルスケールから10,000Nmフルスケール
  • 精度:0.1%以内

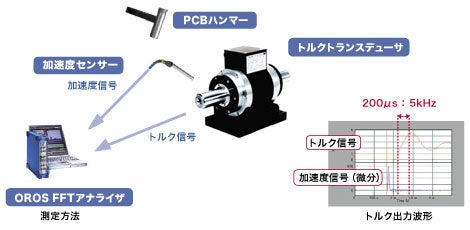

maru_top2.gif高速応答 5kHz(-3db)
  高速応答でトルクリップル、起動時のトルク変動等が測定可能です。
maru_top2.gif高速回転対応:最大50,000rpm(TMHSシリーズ)
  20Nmフルスケールまでのモデルは最大50,000rpmまで対応。
  それ以上のモデルも高速回転可能です。

高速回転

  • 過負荷許容量:200%
  • 過負荷限界:400%(217型は350%)
  • 軸と非接触(スリップリング無)

高速応答

maru_top2.gifアンプ内蔵で±5Vダイレクト出力
  アンプを内蔵しているため出力信号を直接計測器に入力できます。
  また±で出力されますので回転方向も認識可能です。

アンプ内蔵で±5Vダイレクト出力

  • ステンレスシャフト(スムース、スプライン、キーウェイ)
  • ヨーロッパ標準に適合するEMC耐性

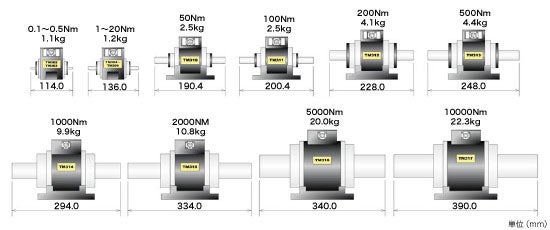

  • モデル別一覧:小型・軽量のためとても使い易いです。
モデル別一覧

仕様

型別性能
型名
定格トルク[Nm]
ねじれ度[Nm/rad]
イナーシャ[g.m2]
重量[kg]
301
0.1
29
0.0250
1.1
302
0.2
29
0.0250
1.1
303
0.5
66
0.0255
1.1
304
1
145
0.0282
1.2
305
2
290
0.0291
1.2
306
5
725
0.0308
1.2
307
10
1450
0.0263
1.2
308
20
2900
0.0266
1.2
309
20
2400
0.149
2.5
310
50
5700
0.152
2.5
311
100
11400
0.155
2.5
312
200
38200
0.485
4.1
313
500
95800
0.516
4.4
314
1000
328000
3.01
9.9
315
2000
656000
3.30
10.8
316
5000
1940000
9.95
20.0
317
10000
 2260000
11.8
22.3

TM、TMHSとTMBシリーズ別性能表  ※1

TM(標準タイプ)
TMHS(高速タイプ)
TMB(エコノミータイプ)
トルク測定
  測定範囲
  最大測定ピーク値
  負荷トルク限界 ※2
回転方向

0-±定格トルク
0-±200%x定格トルク
0-±500%x定格トルク
CWとCCW
精度(0-定格トルク)※3
定格トルクの±0.1%以下
ゼロ点と感度の温度影響/10℃
ゼロトルクのスピード影響/1000rpm
感度の長期安定度/年
定格トルクの ±0.1%以下
定格トルクの±0.01%以下
定格トルクの±0.05%以下
定格トルクの ±0.2%以下
定格トルクの±0.02%以下
定格トルクの±0.1%以下
最大回転数(rpm) ※4
20,000
50,000
6,000
1回転当たりのパルス数
60パルス
保管温度範囲
-40℃-+100℃
動作温度範囲
-40℃-+85℃
シャフト形状 ※5
スムーズ/キーウェイ/スプライン
電源
20-32VDC、100mA
トルク出力
定格±5VDC(最大±10VDC)
遮断フィルター
5k,2.5k,1k,500,200,100,40,20,10,5,2,1Hz
スピード出力
最大30VDC、15Ω
(※1) TMB(エコノミータイプ) は 303型~313型、 TMHS(高速タイプ) は303型~317型
(※2) TM317 と TMHS317 は 定格トルクの±350%
(※3) TM301は ±0.2%以下、 TM317 と TMHS317 は±0.15%以下
(※4) 高トルクモデルは最大回転数が低くなります。 詳細は次項のラインナップに記載
(※5) 詳細は次項のラインナップに記載

ラインナップ
301~308シリーズ
型 番
トルク精度[±%]
トルク[Nm]
最大回転数[rpm]
重 量[kg]
シャフト
TM301/05
0.2
0.1
20,000
1.1
スムーズ
TM302/05
0.1
0.2
20,000
1.1
スムーズ
TMB303/45
0.1
0.5
6,000
1.1
スムーズ
TM303/05
0.1
0.5
20,000
1.1
スムーズ
TMHS303/15
0.1
0.5
40,000
1.1
スムーズ
TMB304/45
0.1
1
6,000
1.2
スムーズ
TM304/05
0.1
1
20,000
1.2
スムーズ
TMHS304/15
0.1
1
50,000
1.2
スムーズ
TMB305/45
0.1
2
6,000
1.2
スムーズ
TM305/05
0.1
2
20,000
1.2
スムーズ
TMHS305/15
0.1
2
50,000
1.2
スムーズ
TMB306/45
0.1
5
6,000
1.2
スムーズ
TM306/05
0.1
5
20,000
1.2
スムーズ
TMHS306/15
0.1
5
50,000
1.2
スムーズ
TMB307/45
0.1
10
6,000
1.2
スムーズ
TM307/05
0.1
10
20,000
1.2
スムーズ
TMHS307/15
0.1
10
50,000
1.2
スムーズ
TMB308/45
0.1
20
6,000
1.2
スムーズ
TM308/05
0.1
20
20,000
1.2
スムーズ
TMHS308/15
0.1
20
50,000
1.2
スムーズ
309~313シリーズ
TMB309/41
0.1
20
32,000
2.5
スムーズ
TM309/01
0.1
20
10,000
2.5
スムーズ
TMHS309/11
0.1
20
32,000
2.5
スムーズ
TMB310/41
0.1
50
4,000
2.5
スムーズ
TM310/01
0.1
50
10,000
2.5
スムーズ
TMHS310/11
0.1
50
32,000
2.5
スムーズ
TMB311/41
0.1
100
4,000
2.5
スムーズ
TM311/01
0.1
100
10,000
2.5
スムーズ
TMHS311/11
0.1
100
32,000
2.5
スムーズ
TMB312/41
0.1
200
4,000
4.1
スムーズ
TM312/01
0.1
200
10,000
4.1
スムーズ
TM312/02
0.1
200
10,000
4.1
スプライン
TMHS312/11
0.1
200
24,000
4.1
スムーズ
TMB313/41
0.1
500
4,000
4.4
スムーズ
TM313/01
0.1
500
10,000
4.4
スムーズ
TM313/02
0.1
500
10,000
4.4
スプライン
TMHS313/11
0.1
500
24,000
4.4
スムーズ
TMHS313/12
0.1
500
24,000
4.4
スプライン
314~317シリーズ
TM314/03
0.1
1000
7,000
9.9
キーウェイ
TM314/02
0.1
1000
7,000
9.2
スプライン
TMHS314/13
0.1
1000
16,000
9.9
キーウェイ
TMHS314/12
0.1
1000
16,000
9.2
スプライン
TM315/03
0.1
2000
7,000
10.8
キーウェイ
TM315/02
0.1
2000
7,000
10.1
スプライン
TMHS315/13
0.1
2000
16,000
10.8
キーウェイ
TMHS315/12
0.1
2000
16,000
10.1
スプライン
TM316/02
0.1
5000
5,000
20
スプライン
TMHS316/12
0.1
5000
12,000
20
スプライン
TM317/02
0.15
10000
5,000
22.3
スプライン
TMHS317/12
0.15
10000
12,000
22.3
スプライン
フルプログラマブル トルク表示計
3411型 表示計
Torque7.0ソフトウェア、USBインターフェイス付

システム構成

トルクトランスデューサ
ya_1.gifDC 電源:20V-32V
ya_1.gifトルク出力:最大±10VDC(アンプ不要)
ya_1.gifスピード出力(オープンコレクタ、60 パルス/回転の出力)
TM シリーズコネクタ形状
TM シリーズコネクタ形状
A: 20V-32VDC 供給電源入力
B: トルクアナログ出力(±5V、最大±10V)
C: -
D: 0V
E: -
F: スピード出力(パルス列、最大30VDC)

アプリケーション

1 飛行機やヘリコプターのプロペラ
2 自動車用ワイパー、自動ドアー、スターターやブレーキ
3 水圧や油圧ポンプ
4 減速ギヤーとギヤーボックス
5 クラッチ
6 ドリルや空圧機器
7 軸等のねじれ試験
