Magtrol,Inc.

3411型 トルク・スピード表示計

- Magtrol 製 TMB/TM/TMHS/TS/TF シリーズ用 -
フロントパネルにトルク・回転数・電力の表示、
リアパネルからトルクのアナログ出力と回転数のアナログまたはパルス出力があります。

  • USB2.0 高速データ収集 (500 データ/秒)
  • Ethernet 通信による遠隔計測
  • Torque10 ソフトウェア標準添付

製品一覧を見る

カタログダウンロード

特長

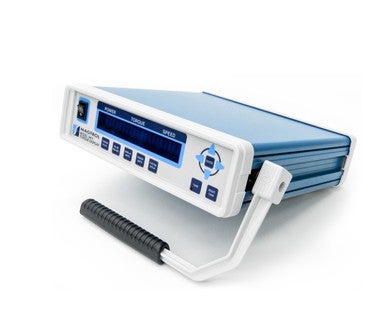

ハンドル付き 3411 HDL
ハンドル付き 3411 HDL

  • Magtrol製 TM/TMB/TMHS/TF シリーズのトルク計に対応
  • トルク、回転数、電力の表示(A/B相エンコーダありの場合は角度も表示)
  • トルクのアナログ出力(BNC)、回転数のアナログ/ パルス出力(BNC)
  • 高分解能の外部エンコーダ(A/B 相) 入力可
  • USB2.0 高速データ収集(500 データ/秒)
  • Ethernet 通信による遠隔計測
  • Torque10ソフトウェア標準添付

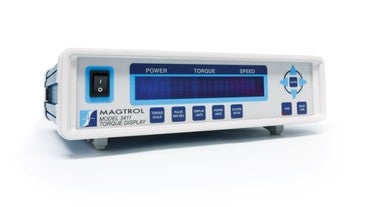

標準品 3411

ラックマウント 3411 RMK

仕様

計測仕様



トルク確度 レンジの0.02% (±10V)
最大回転数 199,999 rpm / 199,999Hz
回転数確度 読み値の0.01% (5 ~ 199,000 rpm)
入出力仕様



トルク 最大±10VDC
回転数/角度入力 オープンコレクタ, 5V HC, TTL, CMOS
トルク出力BNC ±10VDC (トルク計から直接出力)
回転数出力BNC 5VHC パルス または ±10VDC アナログ
一般仕様



電源電圧 120/240V 60/50Hz
消費電力 36VA
ヒューズ IEC 500mA 250V T (5 x 20 mm)
寸 法 幅257.5mm x 高さ103mm x 奥行274.3 mm
重 量 2.32kg
動作温度 5~50℃
相対湿度 < 80%
温度係数 0.001% フルスケール/℃ (5~50℃)

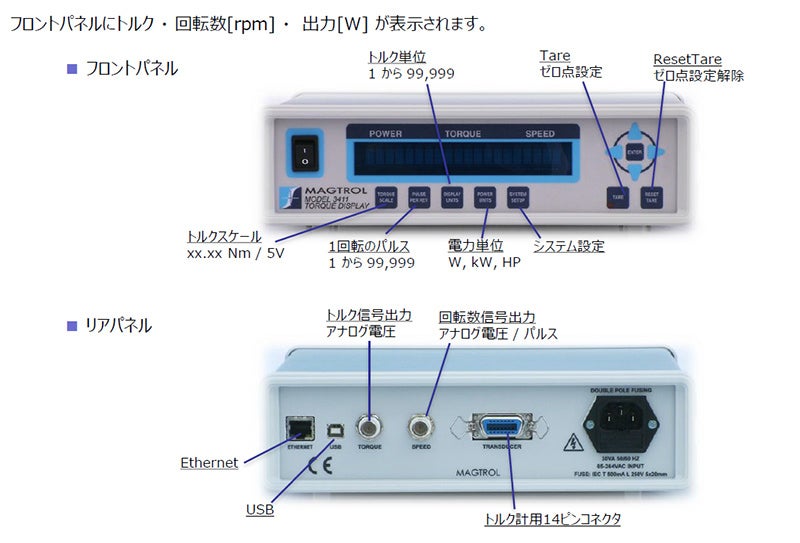

外観

外観

装置構成

装置構成

Webブラウザ表示

3411表示計とパソコンをEthernet接続すれば、離れた場所からwebブラウザで現在のトルク・回転数・出力の確認ができます。
Webブラウザでは表示のみです。データ収集が必要な場合はTorque10ソフトウェアを使います。



Torque10 ソフトウェア(3411型に添付)

Magtrol社からダウンロードできる無償のソフトウェアです。パソコンから3411表示計の設定やデータの収集ができます。
高速なデータ収集が必要な場合はUSB接続、離れた場所から使いたい場合はEthernet接続が使えます。
測定データはタブ区切りのテキスト形式のため、Excel等のソフトで後処理することが可能です。
追加で熱電対用ロガー(National Instruments社製) を用いて温度の計測も可能です。

機器設定画面

機器設定画面

  • USBポートまたはIPアドレスの選択
  • トルクの単位、フィルタ周波数、出力の単位などの設定
  • IPアドレスの確認と変更(3411の場合)
  • 設定ファイル、データファイルの操作

試験実行画面

試験実行画面

  • 全データのモニタ表示(画面左の表)
  • 1種類のデータのグラフ、グラフスケールの設定
  • サンプルレートの設定
  • Tare(ゼロ点設定)のON/OFF

5軸グラフ画面

5軸グラフ画面

  • 横軸1種類、縦軸5種類の選択
  • 測定済みデータファイルからグラフ表示
  • カーソル値の表示
  • 拡大 縮小、オートスケール 固定スケール
  • 線種/色/点などの設定変更
