フランジ型トルクセンサ TFシリーズ
Magtrol,Inc.
0
-
TFシリーズ
1
特長
測定部のアンプ付フランジ型センサーとアンテナ、受信機で構成される高性能トルク測定装置です。測定信号は、非接触かつ無線で転送されます。
- 定格トルク測定範囲：50Nm-100,000Ｎm
- 高精度：0.1％-0.25％
- 許容過負荷：200％
- 過負荷限界：400％
- コンパクトなので取付けが簡単
- 高ネジレ剛性
- ベアリングが無いのでメインテナンス（交換）が不要
- ノイスと衝撃に対して高耐久性
- DIN40050保護レベル：IP42（オプション：IP54）
- 標準電源供給24VDC
- 優れた高温耐久性：+10℃～+85℃（オプション：-30℃～+125℃）
- スピード検出（オプション）
仕様
|
209
|
210
|
211
|
212
|
213
|
214
|
215
|
216
|
217
|
218
|
219
|
220 | |
|
定格トルク
|
20 N・m |
50
N・m |
100
N・m |
200
N・m |
500
N・m |
1k
N・m |
2k
N・m |
5k
N・m |
10k
N・m |
20k
N・m |
50k
N・m |
100k N・m |
|
精度
|
0.10%
|
0.25%
|
0.30%
|
|||||||||
|
過負荷許容量
（±10Vで出力） |
定格トルクの200%
|
150%
|
200%
|
180%
|
||||||||
|
過負荷許限界
|
定格トルクの400%
|
|||||||||||
|
最大スピード
|
17,000rpm
|
13,000rpm
|
10,000rpm |
8,000rpm
|
3,000rpm
|
|||||||
|
１回転の歯数
|
70 |
70
|
70
|
70
|
91
|
91
|
113
|
133
|
133
|
283
|
283
|
270
|
|
定格動作温度
|
＋10℃～＋85℃
|
|||||||||||
|
保管温度範囲
|
-25 ℃～＋85℃
|
|||||||||||
|
温度範囲
|
-30℃～＋125℃ (オプション時)
|
|||||||||||
|
ゼロ点の温度影響
|
0.01%/℃
|
|||||||||||
|
保護等級
|
IP42（オプションで IP54）
|
|||||||||||
|
入力電源
|
24VDC±10%、最大350mA
|
|||||||||||
|
トルクアナログ出力
（定格/最大） |
±5VDC/±10VDC
|
|||||||||||
|
スピード出力
（オプション） |
オープンコレクタ
|
|||||||||||
|
帯域
|
0～1kHz（-3dB）
|
|||||||||||
ラインナップ
|
型番
|
定格トルク(Nm)
|
最大回転数(rpm)
|
重さ(kg)
|
|
|
TF 209/01
|
スタンダード
|
20
|
17000
|
2.0
|
|
TF 210/01
|
スタンダード
|
50
|
17000
|
2.0
|
|
TF 211/01
|
スタンダード
|
100
|
17000
|
2.1
|
|
TF 212/01
|
スタンダード
|
200
|
17000
|
2.1
|
|
TF 213/01
|
スタンダード
|
500
|
13000
|
3.2
|
|
TF 214/01
|
スタンダード
|
1000
|
13000
|
3.2
|
|
TF 215/01
|
スタンダード
|
2000
|
10000
|
5.5
|
|
TF 216/01
|
スタンダード
|
5000
|
8000
|
9.3
|
|
TF 217/01
|
スタンダード
|
10000
|
8000
|
9.2
|
|
TF 218/01
|
スタンダード
|
20000
|
3000
|
40.5
|
|
TF 219/01
|
スタンダード
|
50000
|
3000
|
41.1
|
|
TF 220/01
|
スタンダード
|
100000
|
3000
|
36.0
|
|
TF 209/01
|
スピード測定可
|
20
|
17000
|
2.0
|
|
TF 210/02
|
スピード測定可
|
50
|
17000
|
2.0
|
|
TF 211/02
|
スピード測定可
|
100
|
17000
|
2.1
|
|
TF 212/02
|
スピード測定可
|
200
|
17000
|
2.1
|
|
TF 213/02
|
スピード測定可
|
500
|
13000
|
3.2
|
|
TF 214/02
|
スピード測定可
|
1000
|
13000
|
3.2
|
|
TF 215/02
|
スピード測定可
|
2000
|
10000
|
5.5
|
|
TF 216/02
|
スピード測定可
|
5000
|
8000
|
9.3
|
|
TF 217/02
|
スピード測定可
|
10000
|
8000
|
9.2
|
|
TF 218/02
|
スピード測定可
|
20000
|
3000
|
40.5
|
|
TF 219/02
|
スピード測定可
|
50000
|
3000
|
41.1
|
|
TF 220/02
|
スピード測定可
|
100000
|
3000
|
36.0
|

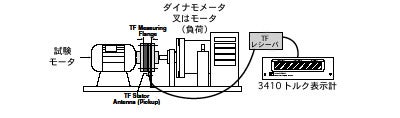

システム構成
アプリケーション
TFシリーズ フランジ型センサーは回転している軸のダイナミックトルクと静止軸の静止トルクを計測できます。
一般的に ､燃焼エンジン ､電気モータやギヤ付試験ベンチのトルク測定に使われています ｡トランスミッション ､原動機 ､送風機 ､ガスタービンや船外機のトルク測定にも使用されています。
一般的に ､燃焼エンジン ､電気モータやギヤ付試験ベンチのトルク測定に使われています ｡トランスミッション ､原動機 ､送風機 ､ガスタービンや船外機のトルク測定にも使用されています。
