オールインワンモータトルク試験ベンチ「TSBシリーズ」

新製品

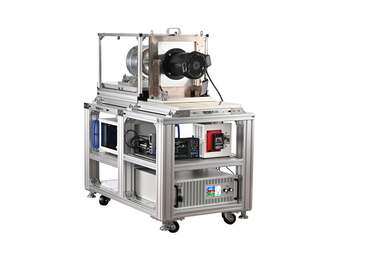

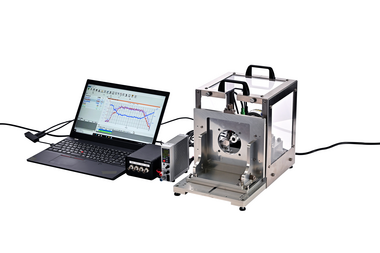

「TSB(Toyo Smart Bench)シリーズ」は、モータの性能評価に必要なトルクセンサー、負荷ブレーキ、負荷制御計測ソフトウェア、ベンチ治具一式を備えた、オールインワンのモータトルク試験ベンチシステムです。
定格トルク0.14Nm ~5Nm、最大回転数15,000rpmまでのモータトルク試験に適応します。 モータトルク試験装置を持っていない方でもすぐにモータ性能評価を始められます。

製品一覧を見る

カタログダウンロード

特長

  • モータトルク計測に必要なアイテムが全てセットされておりすぐにモータ性能試験が可能
  • トルク計測精度は定格トルクに対して±0.1%と高精度
  • 360パルス/回転のエンコーダ(A/B/Z相)が標準搭載
  • 負荷装置はヒステリシスブレーキを採用し、最大回転数15,000rpmまでの高速回転の試験に対応
  • ソフトウェアにより指定したパターン通りに負荷制御(オープンループ・トルク制御・回転数制御)が可能
  • 電力計や温度ロガーと接続してモータ効率測定や温度上昇試験にも活用可能
  • 販売価格250万円(税抜)~のローコストなトルク試験システム

システム構成

モータ試験に必要なアイテムをすべてセット

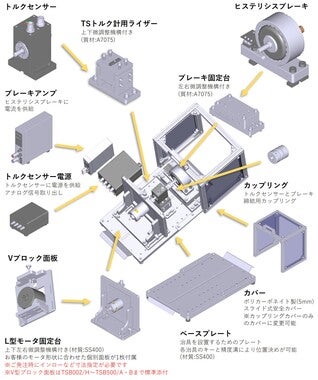

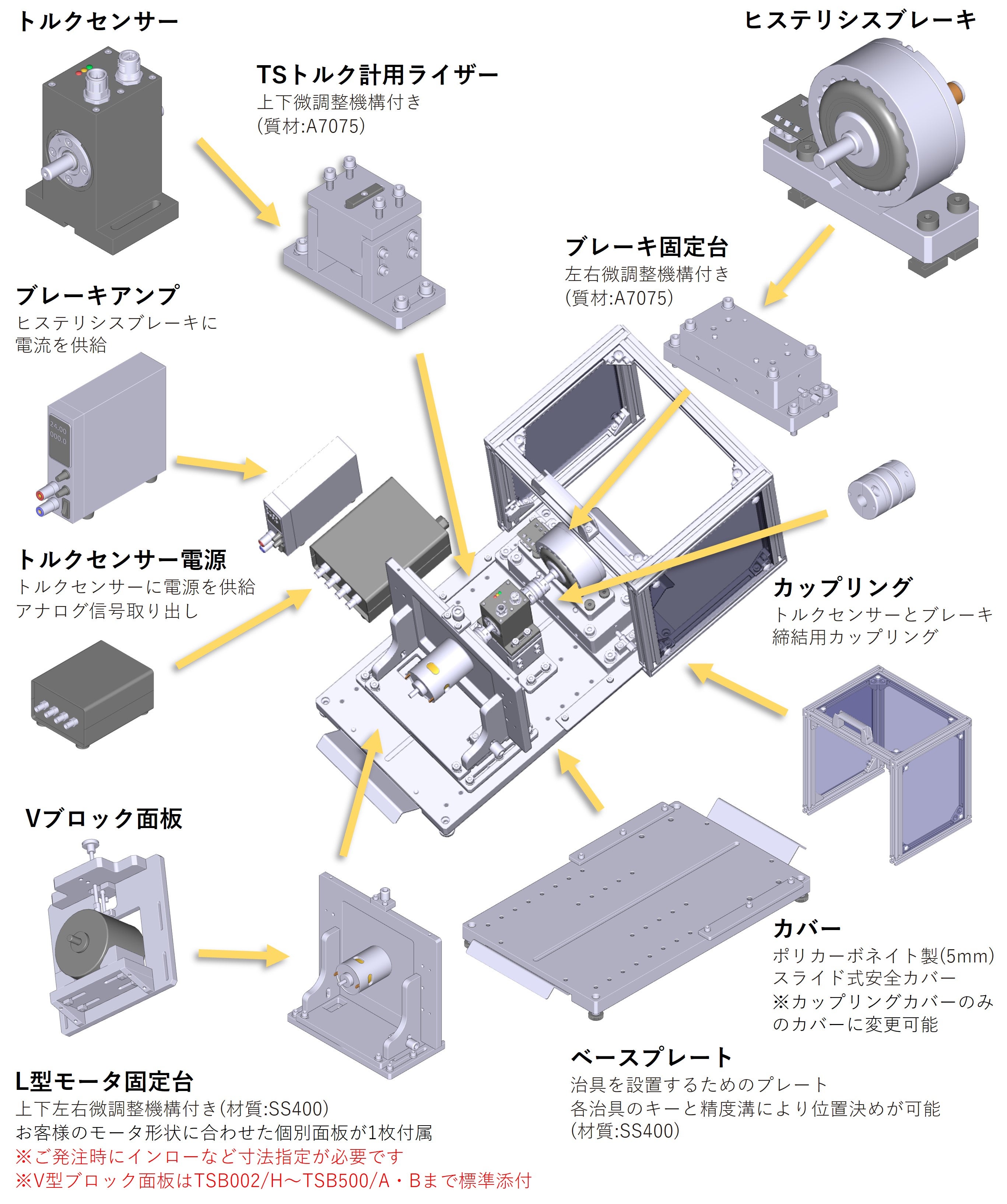

システム構成図

システム構成図

「TMTソフトウェア」画面イメージ

TMTソフトウェア

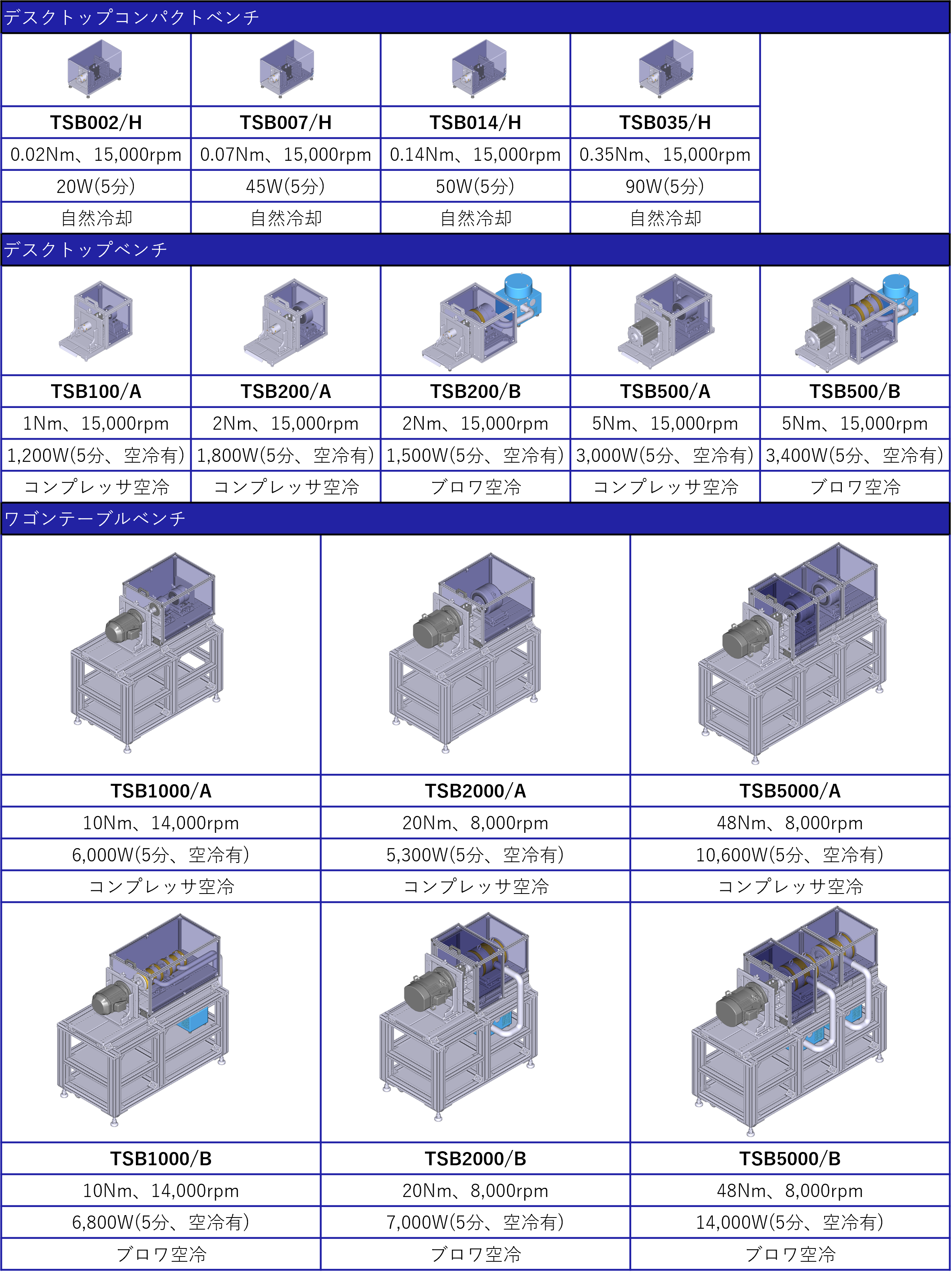

ラインアップ

TSBシリーズは定格トルク0.14Nm~5Nm(最大回転数15,000rpm)までのモータ試験に最適なソリューションを提供します。

各型式の選定にあたりましてはカタログで詳細をご覧ください。

型式 トルクセンサー
ブレーキ
定格トルク
[Nm]
最高回転数
[rpm]

ブレーキ負荷電力[W]

空冷あり
(5分以内)

空冷あり
(連続)

空冷なし
(5分以内)

空冷なし
(連続)

TSB500/B

TS106

5

15,000

3,400

3,000

1,000

250

BHB-6B

6

20,000

TSB500/A

TS106

5

15,000

3,000

3,000

1,400

225

AHB-6

6

20,000

TSB200/B

TS105

2

15,000

1,500

935

800 160

BHB-3B

3

20,000

TSB200/A

TS105

2

15,000

1,800

1,800

800 160

AHB-3

3

20,000

TSB100/A

TS104

1

15,000

1,200

1,200

250 55

AHB-1

1

25,000

TSB035/H

TS103

0.5

15,000

-

-

90 23

HB-50M-2

0.35

15,000

TSB014/H

TS102

0.2

15,000

-

-

90 12

HB-20M-2

0.14

20,000

ラインアップ

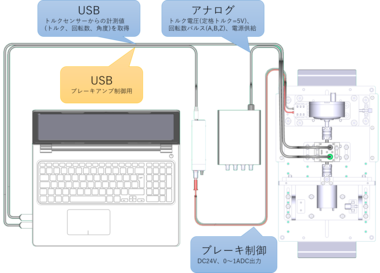

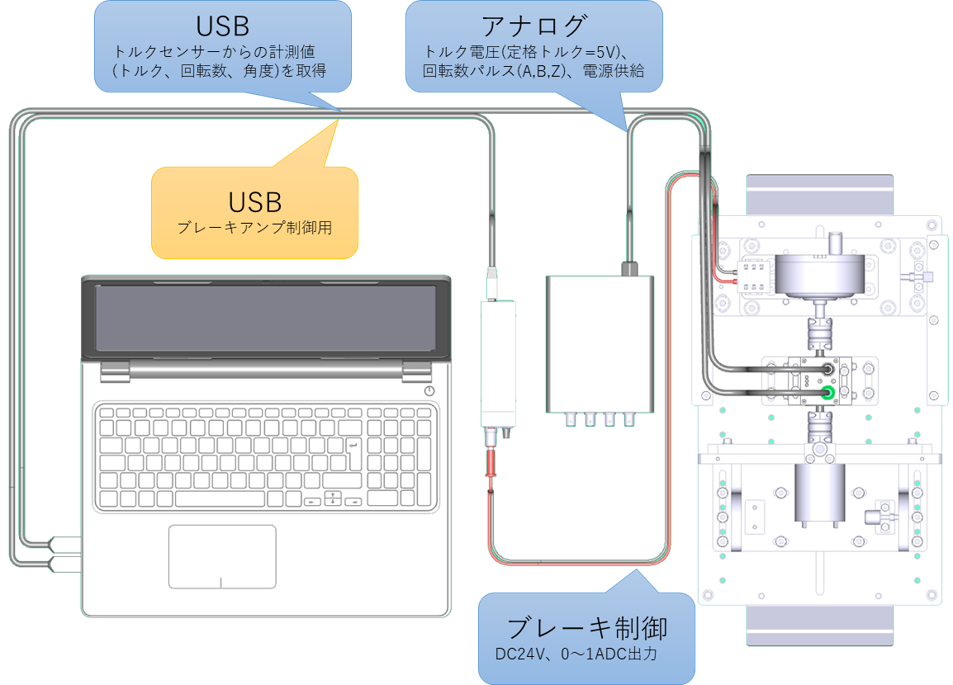

システム接続図

PCとUSBでトルクセンサーとブレーキアンプと接続します。
負荷制御・計測ソフトウェアTMTでブレーキ制御(オープンループ・トルク制御・回転数制御)と計測(トルク・回転数・角度)を行います。

システム接続図

TMTソフトウェア

特長

  • 1つのソフトウェアで負荷制御(オープンループ・トルク制御・回転数制御)と計測が可能
  • 電力計や温度ロガーと接続してモータ効率測定や温度上昇試験にも活用可能

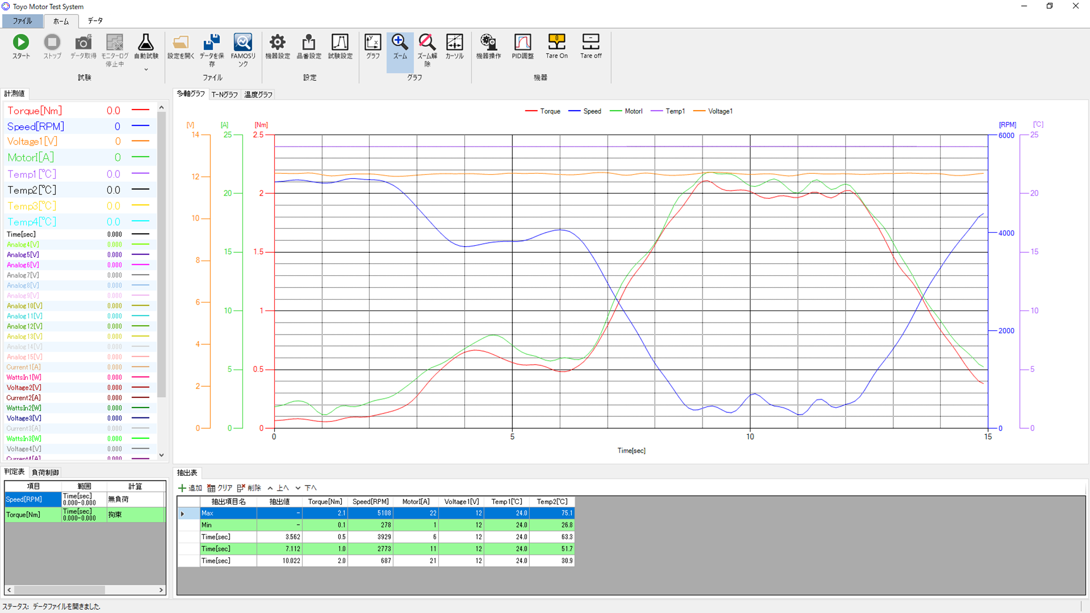

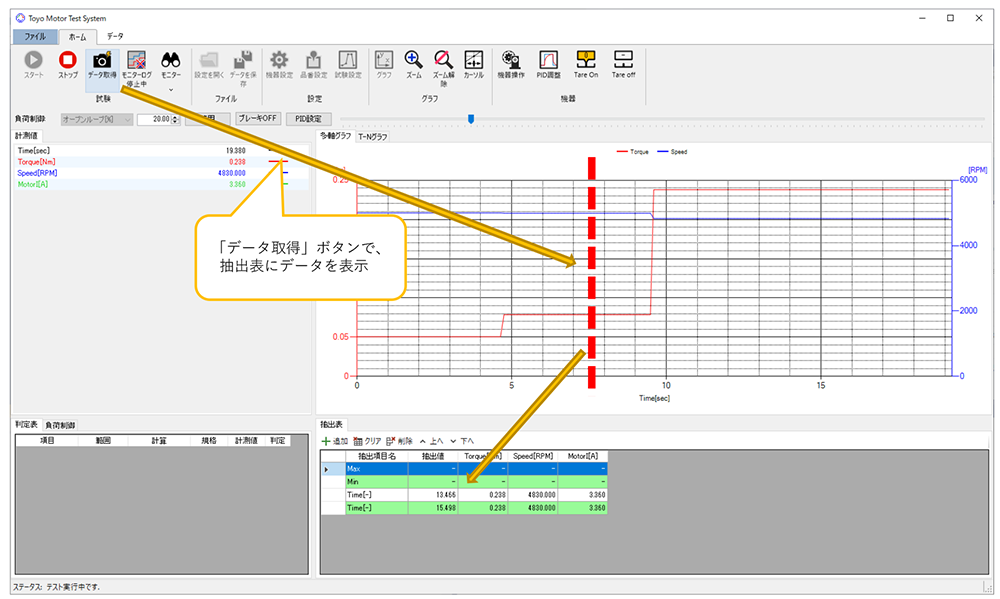

TMTソフトウェア画面

負荷制御方式

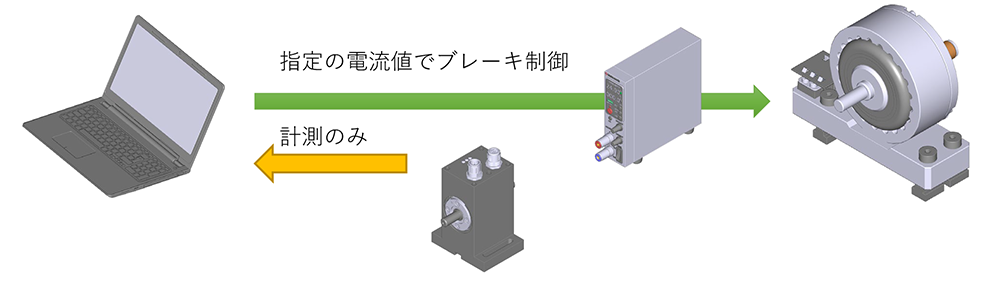

オープンループ

  • ブレーキに流す電流値(ブレーキ電流)を指定します。
    100%がブレーキアンプの最大出力となります。
  • 供試モータの始動と同時に大きなトルクをかけたい場合や、
    PID制御によるブレーキ電流量の変動の影響を受けないデータを取得したい場合に使用します。

オープンループ

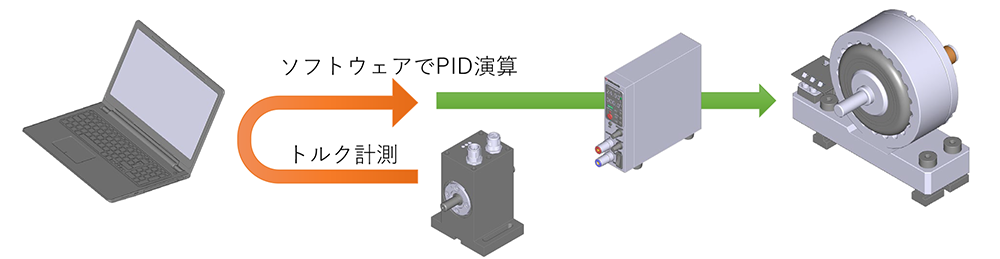

トルク制御

  • トルクが指令値になるように、ブレーキ電流を増減させるPID制御を行います。
  • 被試験モータは回転数制御、指定したトルクにおける回転数やモータ電流値などを確認したい場合に使用します。

トルク制御

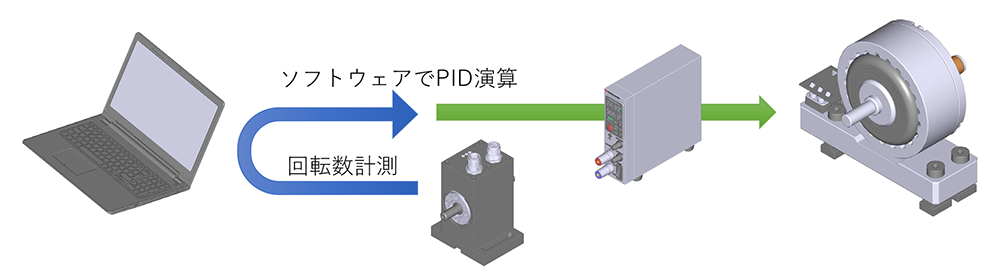

回転数制御

  • 回転数が指令値になるように、ブレーキ電流を増減させるPID制御を行います。
  • 被試験モータはトルク制御、指定した回転数におけるトルクやモータ電流値などを確認したい場合に使用します。

回転数制御

※指令値はTMTソフトウェアから100ms間隔で送っております。

試験モード

モニターモード

トルクや回転数などの数値を見ながら、ユーザが任意のタイミングで、ブレーキへの指令値を変更できます。
初めて試験する供試モータの傾向を把握したい場合や、定格負荷や定格回転数での計測値だけを取得したい場合に使用します。

モニターモード

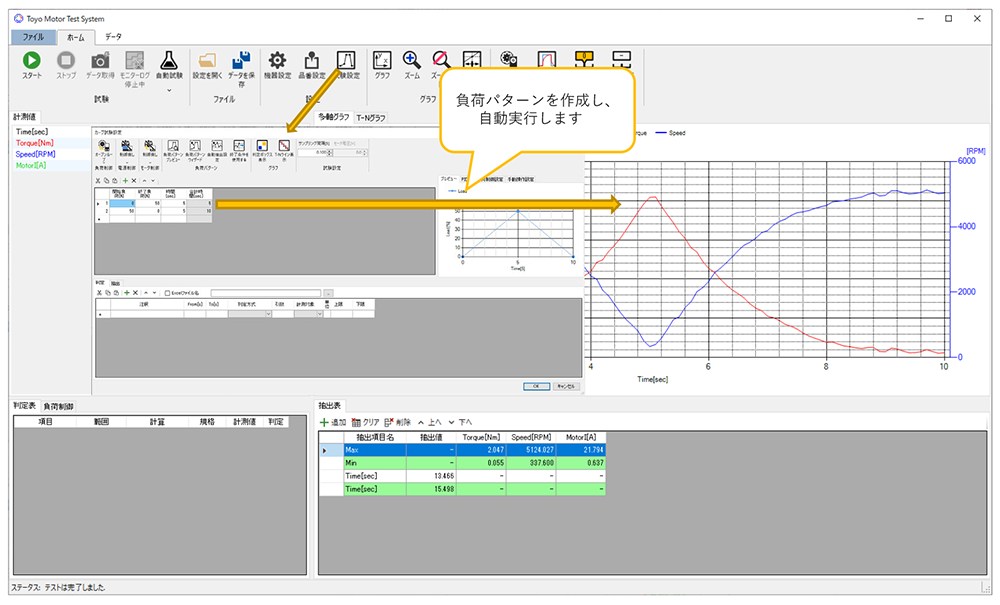

自動試験モード

試験設定をユーザが作成してスタートボタンを押すと、試験設定通りにTMTソフトウェアがブレーキを制御し、負荷を変化させます。
決めたタイミングでモータ電源や負荷を変化させたい場合や、出荷前検査で使用します。

自動試験モード

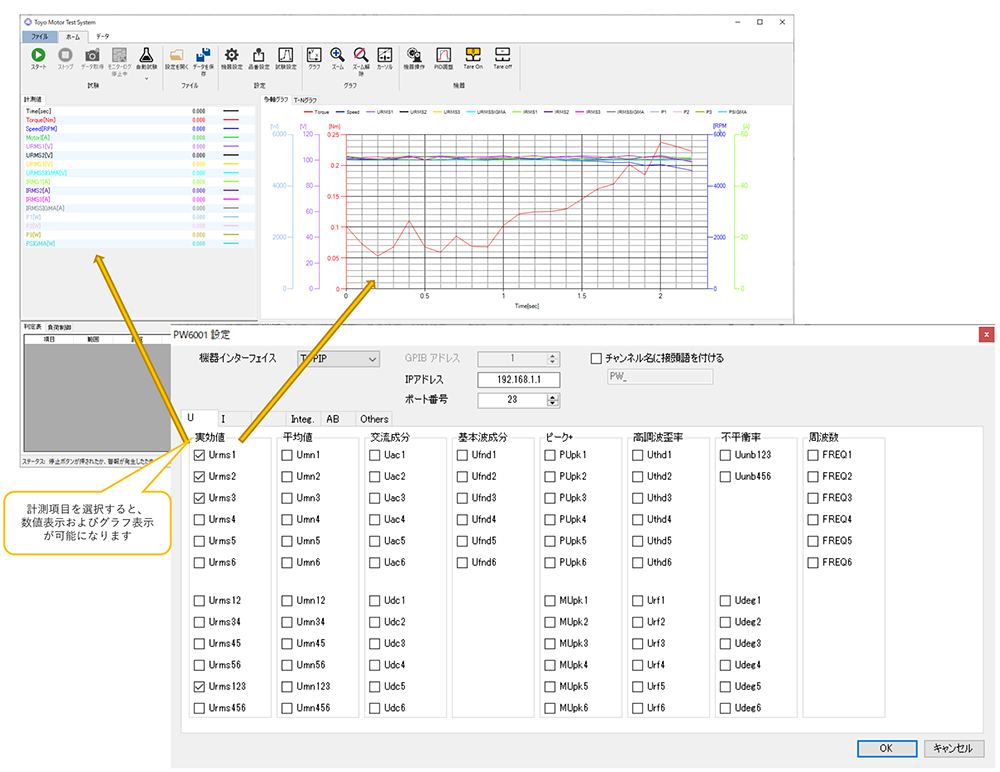

電力計

TMTから計測項目を設定し、モータ特性値(トルク、回転数など)と同期計測を行うことができます。
電力計による計測値は、トルク、回転数と同じ多軸グラフに表示することができます。
また、電力計の計測値専用の電力計グラフも備えています。

電力計

カタログダウンロード

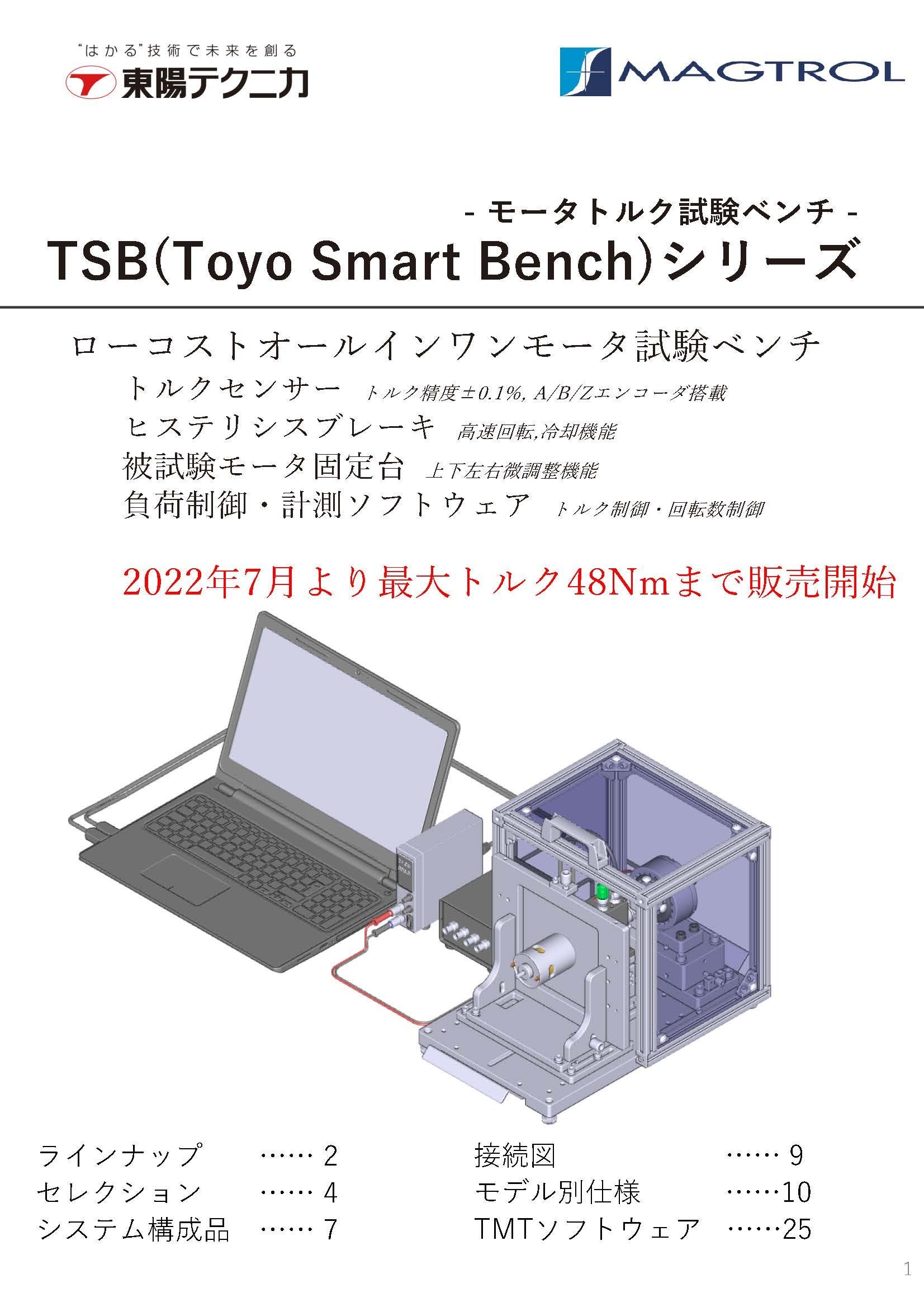

TSBシリーズ
