ゴムパッキンの劣化評価


試料はゴムパッキンです。新品(試料1)と使用時間の経過したゴム(試料2)を比較測定しました。ISO14577に準拠した押し込み試験を行い、硬度・ヤング率に加えクリープ、弾性変形仕事率を比較しました。

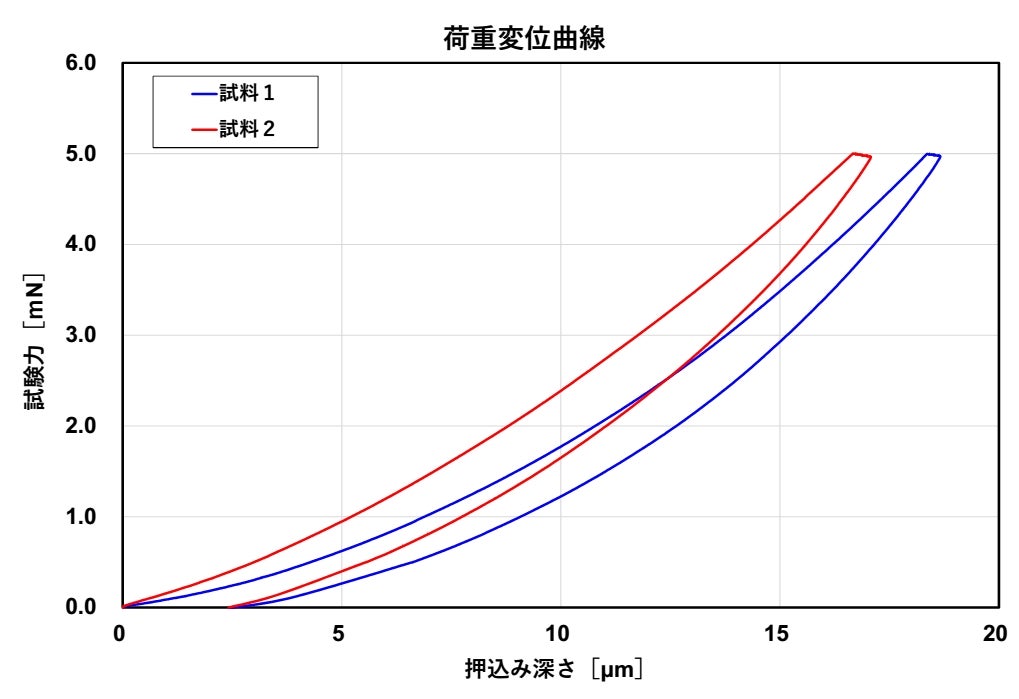

ナノインデンターで通常表示される荷重変位曲線から、試料1は試料2よりも変形が大きい事がわかります。


試験力と押込み深さの時間推移を表示することでクリープ量がより明確に視覚化できます。硬度・ヤング率に加えクリープと弾性変形仕事率を算出した結果が下表になります。弾性変形仕事率は他のパラメータと同様にISO14577で規定される機械特性です。弾性回復量を定量化した数値です。数値が大きいほど、弾性回復が大きいことを示します。

劣化により硬くなり、弾性が低下していることが判りました。
  • iNano 高分解能 薄膜機械的特性評価装置
    1

    iNano 超高分解能 薄膜機械的特性評価装置
    KLA Corporation

    iNanoは、極低荷重を高精度かつ安定に発生させるInForce50型押込みヘッドを搭載、ナノメートルオーダーの薄膜や樹脂などのソフトマテリアルの薄膜の硬度・ヤング率を測定できます。さらに動的押込み試験による硬度・ヤング率の深さプロファイル測定やナノスケールの動的粘弾性測定、硬度・ヤング率の3次元イメージングなど、多機能な薄膜機械特性評価装置です。

  • デモ・受託分析対応

    iMicro 高性能 薄膜機械的特性評価装置
    1

    iMicro 高性能 薄膜機械的特性評価装置
    KLA Corporation

    iMicro 薄膜機械的特性評価装置は、最大1N(約100gf)の荷重を発生できる、マイクロインデンターとナノインデンターの間の領域をカバーする、新しいレンジのナノインデンターです。InForce1000とInForce50の両ヘッドを付け替え可能で、薄膜の機械特性評価に欠かせない、ダイナミックモードやスクラッチ試験、高速3D/4Dマッピング機能まで幅広い機能を装備可能です。

  • デモ・受託分析 対応

    Nano Indenter G200
    1

    Nano Indenter G200
    KLA Corporation

    Nano Indenter G200は、バルク材料やミクロンオーダー厚の薄膜は勿論、従来困難であったサブミクロン厚の薄膜まで硬度・ヤング率評価を高精度で測定可能です。計装化押し込み試験の規格、ISO14577-1,2,3 に完全準拠した、まさに標準機と評価される製品です。高速インデンテーションを用いた硬さ・ヤング率の2次元定量イメージングにも対応します。
