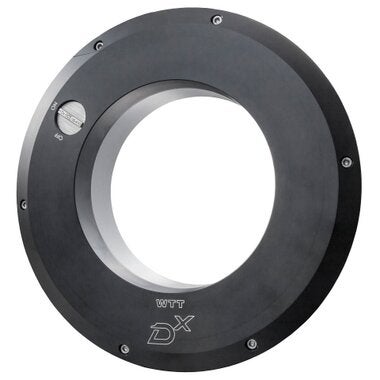

WTT-Dx ホイールトルクメータ

新商品

ハブ端でのホイールトルクを正確に測定することができるホイールトルクメータです。
駆動トルクや制動トルクの測定に最適です。

カタログダウンロード

特長

  • 高精度ホイールトルク測定
  • 4台までの同期測定が可能
  • 全天候で利用できる環境性能
  • 防水・防塵仕様IP67
  • 動作温度:-10~60℃(オプション:-30~60℃)
  • バッテリー駆動
  • Dxテレメータと組み合わせたシステム構築が可能

仕様

WTT-Dx ホイールトルクメータ

項目 仕様 備考
測定項目 軸方向のトルク My
信号転送 デジタルテレメトリ
測定レンジ My=±6,000Nm オプション:My=±3,000Nm
帯域 最大1kHz
非直線性 < 0.5%
ヒステリシス < 0.5%
クロストーク < 0.5%
センサー直径 300mm
センサー重量 約4.74kg(テレメータ含む)
約6.30kg(バッテリー含む)

センサーハウジング材質 アルミニウム
疲労強度 K-LH-08 4.34に準拠した
リム直径 最小 13 ''
ハブ直径 最大 6''
動作温度 -10~60℃(標準品)
-30~60℃(特注バッテリー)

最高速度 250km/h
最大回転数 2,300rpm
耐衝撃性 100 g
保護等級 IP67(防水)
マウントとバランシング 可能(ホイールボルトにアクセス可能)
バッテリー駆動時間

標準品:~80h
特注バッテリー:~40h



テレメトリ・レシーバユニット(RCI)

項目 仕様 備考
電源入力 9V ~ 36V DC
消費電力 < 0.5W
周波数 2.4GHz
同期 4台まで同期したサンプリング
CANインターフェース CAN 2.0b(標準&拡張ID対応)
~1Mbpsまでで任意に設定可能
ISO-11898準拠
アナログ出力 BNCジャック x 6個 最大±10V
出力チャンネルは任意に設定可能
イーサネット 10/100 Mbit
オートゼロ リモコンによる
動作温度 -20~65℃
寸法 約170 x 130 x 53 mm
重量 約0.8 kg
