ワイヤレス振動センサ SVT-Cシリーズ
新商品

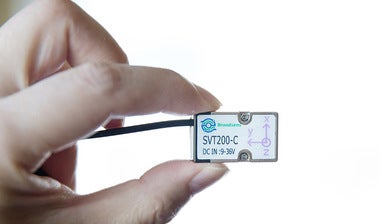

SVT-C シリーズは、業界で最小の設置面積を誇るワイヤレス振動および温度センサーです。外部電源(9v ～36v DC) を使用するため、バッテリー交換を心配する必要がありません。センサーはBroadsens 社のゲートウェイと無線で通信します。SVT-C シリーズには、SVT-CA とSVT-CV の2つのカテゴリがあり、それぞれSVT-A シリーズセンサーとSVT-V シリーズセンサーの機能に対応しています。
特長
- スピンドルの振動/温度をワイヤレスで計測
- 生波形出力モデル（SVT-CA）、振動/速度RMS出力モデル（SVT-CV）をラインアップ
- SVT-CAは最高25.6kHzのサンプリング周波数
- 9-36VDCで駆動
- 超小型
仕様
| 項目 | 仕様 |
|---|---|
| 測定レンジ（加速度） | SVT200-C：8g、 SVT300-C：16g、 SVT400-C：64g |
| サンプリングレート | SVTx00-CA : 50Hz ～ 25.6kHz 可変 SVTx00-CV : 6.4kHz（高速モード）、3.13Hz（低速モード） |
| 分解能 | 16 bit; ±2g:0.06mg/bit; ±8g:0.24mg/bit |
| 非線形性 | < 0.6% |
| ノイズ密度 | SVT200-C / SVT300-C : 130ug/√Hz SVT400-C : 330 ug/√Hz |
| 測定レンジ（温度） | -40 ～ 85℃ |
| 精度（温度） | -25 ～ 85℃: ± 0.3℃、 -40 ～ -25℃: ± 0.4℃、 校正不要 |
| 計測＆送信 | 低速モードによる連続サンプリング、 高速モードによる定期（またはイベント発生時）サンプリング＆結果送信 |
| 消費電力 | アイドル時：< 10uA データ送信＆測定：＜ 1mA |
| 電力供給 | 9 ～ 36V DC（8 フィートの電源同軸ケーブル経由） |
| 無線プロトコル | 2.4GHz 超低消費電力（BLE） |
| FCC ID/IC ID | X8WBC833M / 4100A-BC833M |
| 無線送信距離 | 最大約100m LOS (line of sight), 開空間 |
| サイズ | 30 x 18 x 13 mm |
| 重量 | 56g（同軸電源ケーブル含む） |
| 取付方法 | 接着剤、カスタムブラケット |
| 環境温度 | 動作温度：-40 ～ 85℃、保管温度: -55 ～ 85℃ |
| 防水 | IP67 |
システム構成
事例紹介
- 工作機械のスピンドルの状態監視
