ワイヤレス振動センサ SVT-Aシリーズ
新商品
SVT-Aシリーズ は、高度な機能を備えた超低電力のワイヤレス振動＆温度センサです。

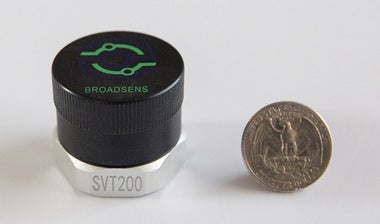

センサは超小型、軽量で、設置も使用もとても簡単に行えます。 SVT-Aセンサは、機械の状態をリアルタイムまたはスケジュールで監視できるため、予知保全に最適です。 最大 25.6kHz のサンプリング 周波数（調整可能）でレコードができます。測定レンジも調整可能です。 複数の SVT-Aセンサを複数のグループに分割して、複数エリアの監視を行うことができます。
*注意: SVT-Aセンサ は、Broadsens のワイヤレス ゲートウェイ (別売り) と一緒に使用する必要があります。
特長
- 超小型（業界最小）、超軽量（業界最軽量）
- 最高25.6kHzサンプリング周波数
- 時系列データをワイヤレスで転送（16,384点毎）
- 超低消費電力（バッテリー寿命5年）
- 多彩な環境保護（IP68（標準）、IP69K（オプション）、防爆認定（海外））
仕様
| 項目 | 仕様 |
|---|---|
| 測定レンジ（加速度） | SVT200-A：±2g, ±4g, ±8g 可変 SVT300-A：±2g, ±4g, ±8g, ±16g 可変 SVT400-A：±8g, ±16g, ±32g, ±64g 可変 |
| サンプリングレート | 50Hz, 100Hz, 200Hz,400Hz,800Hz,1.6kHz,3.2kHz,6.4kHz, 12.8kHz, 25.6kHz 可変 |
| 分解能 | 16 bit |
| 非線形性 | < 0.6% F.S |
| ノイズ密度 | SVT200-A / SVT300-A：0.7mg RMS、130ug/√Hz SVT400-A：1.9mg RMS、 300ug/√Hz |
| サンプリング方式 | Real time, synchronized real time, batch mode & synchronized batch mode; single DAQ; synchronized single DAQ, multi DAQ |
| 測定レンジ（温度） | -40 ～ 85℃ |
| 精度（温度） | -25 ～ 85℃: ±0.3℃、 -40 ～ -25℃: ±0.4℃、 校正不要 |
| 温度測定周期 | 5秒 |
| 消費電力 | アイドル時：2.2uA リアルタイムサンプリング＆送信時（50Hz）：200uA以下 |
| 電力供給 | 14250型電池, 1200mA容量, 交換可能 |
| 電池寿命 | 5年間（使用条件等による） |
| 無線プロトコル | 2.4GHz 超低消費電力（BLE） |
| FCC ID/IC ID | X8WBC833M / 4100A-BC833M |
| 無線送信距離（日本向け） | 最大約100m LOS (line of sight), 開空間 |
| サイズ | 直径：34mm、高さ：31mm |
| 金属ベース材料＆重量 | アルマイト処理アルミニウム6061、53g |
| 取付方法 | 磁石、接着剤、ネジ |
| 環境温度 | 動作温度：-40 ～ 85℃、保管温度: -55 ～ 85℃ |
| 防水 | IP68（オプション：IP69K） |
| 防爆 | Ex ia IIC T4 Ga |
システム構成
事例紹介
- プロセス産業や半導体工場における回転機械（ポンプ、モーター、圧縮機、ギアボックスなど）の状態監視
- 鉄道車両のパンタグラフの振動モニタリング
- 工作機械の加工中の振動モニタリング
