中空型ヒステリシスブレーキLB/MLBシリーズ

Magtrol,Inc.

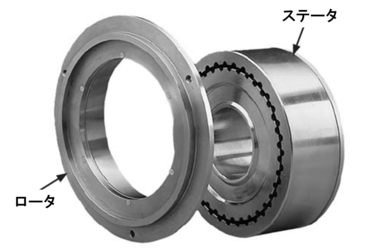

中空型ヒステリシスブレーキLB/MLBシリーズ ブレーキ構造
0
  • ブレーキ構造

    1

大きな中空穴の空いたヒステリシスブレーキ

です。

製品一覧を見る

ヒステリシスブレーキ カタログ

特長

  • 中空型:シャフトやベアリングがなく、貫通接続可能
  • ブレーキ負荷の範囲:1.5 Nmから12 Nmフルスケールまで4 機種のラインナップ
  • ブレーキ負荷電力:最大 1,200 W (LB-1750M-2)
  • ブレーキ構造:回転数とは無関係に安定なトルクを発生するヒステリシスブレーキ
  • モータのフリーランから拘束、停止までの測定可
  • マッチングモデル有り

仕様

型名
定格トルク
定格電流
最大回転数*
ブレーキ負荷電力**
電圧
抵抗@25℃
±10%
コイル電力
5分以内
連続使用
[Nm]
[mA]
[rpm]
[W]
[W]
[VDC]
[Ω]
[W]
LB-250M-2
MLB-250M-2
1.50
270
3,000
450
110
25.6
95
6.99
LB-450M-2
MLB-450M-2
3.00
442
2,500
670
160
22.1
50
9.80
LB-750M-2
MLB-750M-2
5.00
383
2,000
1,000
200
23.0
60
8.82
LB-1750M-2
MLB-1750M-2
12.00
500
1,800
1,200
350
26.0
52
13.00

* 特注で最大8,000 rpmのものまでご用意できます。
** ブレーキ負荷電力は、コイルやベアリングの温度が約100℃となる状態から算出しています。


寸法
単位: [mm]

型名*
φA
φB**
φC
φD
E
F
K
φL
φM
N
質量
LB-250M-2
112.7
28.0
70.0
36.0
54.5
50.4
M5×10
45.0
54.0
M4
3.00 kg
LB-450M-2
137.7
42.0
90.0
50.0
57.0
52.4
M5×10
60.0
80.0
M4
5.30 kg
LB-750M-2
158.0
50.0
110.0
60.0
80.0
72.8
M6×12
70.0
90.0
M5
10.00 kg
LB-1750M-2
226.0
80.0
160.0
120.0
83.0
76.0
M6×12
100.0
140.0
M5
21.00 kg

* MLBシリーズもLBシリーズとそれぞれ同じ寸法です。
**特注で中空穴の寸法を変更することも可能です。

アプリケーション

アプリケーション
ワイヤ放電加工機、ケーブル・ワイヤ・ロープ・テープなどの張力制御、印刷機の張力制御など
マッチング ~MLBシリーズ~
張力制御などの場面では、複数のブレーキを同時に制御する必要があります。
Magtrol社のMLBシリーズではお客様の用途に合わせて、複数のブレーキをマッチングポイントで正確に合わせています。
そのため1つの電源で制御しても、同じトルクをかけることが出来ます。
全てのブレーキに同じトルクをかけることが出来ます。
マッチングポイントは定格トルクの50%~100%の間で自由に選ぶことが出来ます。
