EZ Speed

次世代ドア速度計

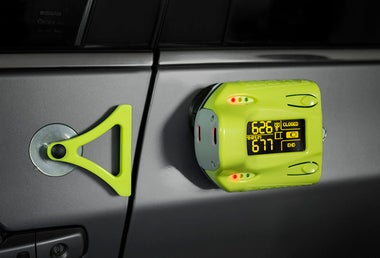

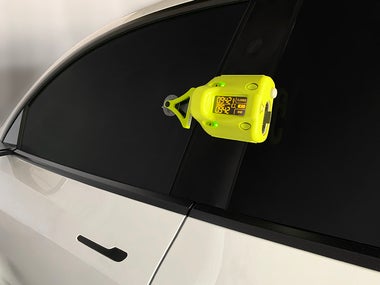

です。コンパクト設計で、車体にサクションカップで取り付けます。EZ Speedはドア閉め時の速度を計測し、最小閉まり速度を算出します。
取付セットアップ時間は数秒で完了し、ディスプレイへの結果表示とオプションのワイヤレスリンクで測定データをPCに送信します。

製品一覧を見る

自動車ドア計測システム カタログ

特長

レーザーテクノロジーと次世代信号処理により、通過する物体のスピードを検出します。
優れた光学技術により、移動する物体のエッジから離れていても、短時間に計測が可能です。
結果として、オペレータには非常に使いやすくなっています。

  • 最小閉まり速度計測
  • 簡単セットアップ
  • 設置計測 10秒以内
  • 現場向け保護カバー(オプションカバー)

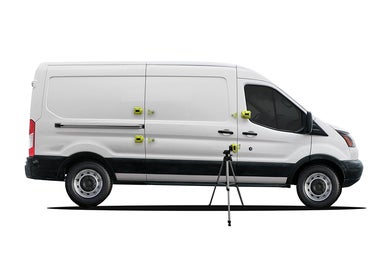

  • スライドドア計測可能
  • 軽量(0.64kg)
  • 合否判定試験

仕様

測定レンジ: 0.1~10m/秒
測定単位 : m/秒、㎜/秒、ft/秒
測定精度 : <5%(読み値)
大きさ  : 100×100×120㎜
重量   : 0.64kg
ワイヤレス: Wi-Fi/Bluetooth
動作温度 : 0-60℃
バッテリ : 充電4時間、 操作8時間

ギャップモード

EZ Speedはドアがラッチされた最小速度と、ラッチされなかった最高速度を記録する機能を組み込んでいます。繰り返し試験を保証するため、このギャップ値を特定の値としてプログラムすることができます。 EZ_Speed_img02.jpg

オプション

● PC取り込み用ワイヤレス通信
● 製造ライン向け保護カバー
● スライドドア向け固定治具

測定パラメータ表

EZ Metrology社では、ドア速度、車室内圧力、ドアエネルギー計測などを単体で計測するDoorキットを販売しております。数秒のセットアップで簡単に計測が可能で、製造現場で多く使用されています。
Doorキットで計測可能なパラメータは下記表をご参照ください。

測定パラメータ 単位 EZ Slam EZ Speed EZ Kinetic EZ Energy EZ Pressure
最小閉まり速度 mm/sec
最小動的エネルギー J
最小入力パルス J
デテントからの最小パルス J
ラッチ力 N
デテントまでの最大引張力 N
車室内圧力 mbar
圧力上昇時間 msec
圧力下降時間 msec
ユーザから提供される閉エネルギー J
品質インデックス %
最小閉タイプ
オーバースラム mm
ストライカーミスアライメント mm
ラッチポイント mm
ラッチエネルギー J
シールの力 N
シールのエネルギー J
ドア上がり mm
ヒンジアングルX deg
ヒンジアングルY deg
ドアオープンアングル deg
デテントアングル deg
ドアチェックのリニアリティ mm/sec
ドアチェックスロープ mm/sec
開スイープエネルギー J
閉スイープエネルギー J
重量 kg
イナーシャ kgm2
ドア半径 mm
ドア高さ mm
温度 C
開エネルギーの合計 J
ユーザから提供される開エネルギー J
重力で提供される開エネルギー J
スプリングで提供される開エネルギー J
重力で必要な開エネルギー J
チェックで必要な開エネルギー J
スプリングで必要な開エネルギー J
閉エネルギーの合計 J
重力で提供される閉エネルギー J
スプリングで提供される閉エネルギー J
ドラッグロスの閉エネルギー J
エアバインドロスの閉エネルギー J
静的圧縮ロスの閉エネルギー J
重力ロスの閉エネルギー J
チェックロスの閉エネルギー J
スプリングロスの閉エネルギー J
