EZ Pressure(車室内圧力計)

EZ Metrology
EZ Pressure(車室内圧力計)
0

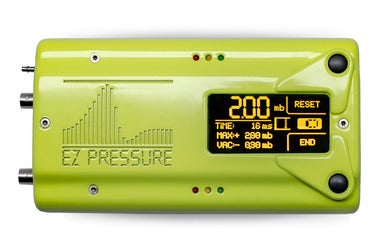

EZ Pressure

ドア試験で必要な車室内の圧力計

です。

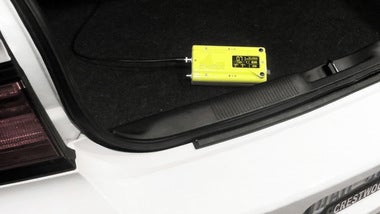

EZ Pressureは圧力ピークを記録し、ディスプレイに表示します。シンプルにキャビンやトランク内に置いて頂くことで計測可能で、外部との接続は不要です。
オプションソフトウェアでPCにデータ保存が可能です。

製品一覧を見る

自動車ドア計測システム カタログ

特長

  • 車室内圧力ピーク計測
  • 圧力プロファイル計測
  • 簡単セットアップ
  • EZ Speedとの連携
  • 軽量(0.73kg)
  • 合否判定試験

同期
複数のEZ Pressureを同期して、同一タイムベースでデータを記録できます。
車室内での圧力伝搬を確認するのに便利です。
EZ PressureをEZ Speedと一緒にご使用頂くことで、
車室内圧力とドア閉まり速度の関連を確認できます。

拡張
圧力センサーはアクセスしにくい場所や、狭い箇所の圧力を正確に計測するために、オプションのチューブで拡張させることができます。 EZ_Pressure_img02.jpg

仕様

測定レンジ: +/-5mbar 測定単位 : mbar、Pa
測定精度 : <2%(読み値)
大きさ  : 200×100×80㎜
重量   : 0.73kg
ワイヤレス: Wi-Fi/Bluetooth
動作温度 : 0-60℃
バッテリ : 充電4時間、 操作24時間

ソフトウェア

EZ Pressureは単体でもご使用頂けますが、オプションのワイヤレス通信機能と、ソフトウェアにより圧力プロファイルとしてPCへ取り込み、解析をおこなうことができます。 EZ_Pressure_img03.jpg

測定パラメータ表

EZ Metrology社では、ドア速度、車室内圧力、ドアエネルギー計測などを単体で計測するDoorキットを販売しております。数秒のセットアップで簡単に計測が可能で、製造現場で多く使用されています。
Doorキットで計測可能なパラメータは下記表をご参照ください。

測定パラメータ 単位 EZ Slam EZ Speed EZ Kinetic EZ Energy EZ Pressure
最小閉まり速度 mm/sec
最小動的エネルギー J
最小入力パルス J
デテントからの最小パルス J
ラッチ力 N
デテントまでの最大引張力 N
車室内圧力 mbar
圧力上昇時間 msec
圧力下降時間 msec
ユーザから提供される閉エネルギー J
品質インデックス %
最小閉タイプ
オーバースラム mm
ストライカーミスアライメント mm
ラッチポイント mm
ラッチエネルギー J
シールの力 N
シールのエネルギー J
ドア上がり mm
ヒンジアングルX deg
ヒンジアングルY deg
ドアオープンアングル deg
デテントアングル deg
ドアチェックのリニアリティ mm/sec
ドアチェックスロープ mm/sec
開スイープエネルギー J
閉スイープエネルギー J
重量 kg
イナーシャ kgm2
ドア半径 mm
ドア高さ mm
温度 C
開エネルギーの合計 J
ユーザから提供される開エネルギー J
重力で提供される開エネルギー J
スプリングで提供される開エネルギー J
重力で必要な開エネルギー J
チェックで必要な開エネルギー J
スプリングで必要な開エネルギー J
閉エネルギーの合計 J
重力で提供される閉エネルギー J
スプリングで提供される閉エネルギー J
ドラッグロスの閉エネルギー J
エアバインドロスの閉エネルギー J
静的圧縮ロスの閉エネルギー J
重力ロスの閉エネルギー J
チェックロスの閉エネルギー J
スプリングロスの閉エネルギー J
