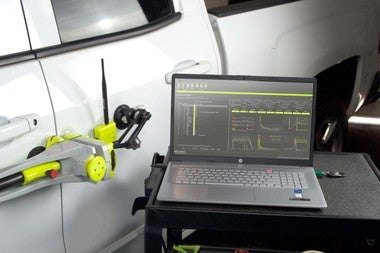

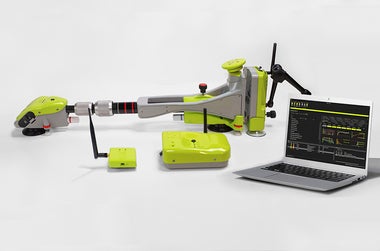

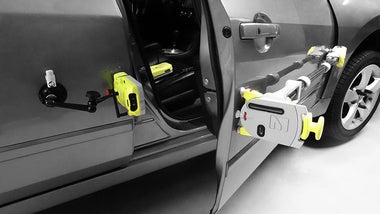

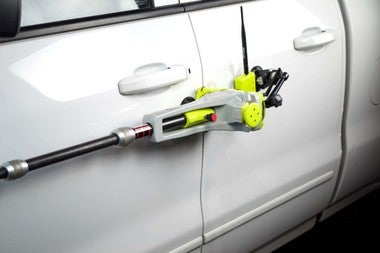

EZ Slam2(ドア計測システム)

EZ Metrology
EZ Slam2(ドア計測システム)
0

速度、力、圧力などの測定パラメータを
全てエネルギーに変換
各パーツの影響度を簡単比較


自動車のドアはドア素材、ヒンジ、ラッチ、ストライカー、シールなど様々な部品から成り立っており、それぞれの部品を改良しても、組み合わせ不良や相互のアンバランスにより、ドアそのものを改良することが、難しくなっております。

EZ Slam

は世界で初めての

ドア閉まり動作の計測システム

です。EZ Slamの革新的な機能により、ドア閉まりの一連の動作を計測、解析、比較ができます。精密なアルゴリズムと演算機能を組込み、ドア計測をよりシンプルに実現します。また、EZ Slamは主観的な感覚を客観的な数値に変換します。
簡単な操作でどなたでも同じ計測結果になります。EZ Slamの計測結果をグループで共有し、デザインの比較、製造品質を確認することで設計解析プロセスを加速させます。

自動車ドア計測システム カタログ

特長

世界で初めての自動車ドア開閉エネルギー計測システム
簡単セットアップでドア部品の影響度を解析


ドア計測をもっとEASYに。わずか20分の測定でドアのDNAを解析します。

近年、自動車は燃費向上のため軽量化が進み、自動車のドアについても、より軽量化が進んでおります。また、車室内の快適性を向上させるため、車室内の気密性が高まり、自動車のドアが以前よりも閉まりにくくなる傾向があります。
EZ Metrology社のEZ Slam2は世界唯一のドア開閉エネルギー解析システムで、既に欧米の主要自動車メーカで採用され、自動車メーカのドアに関する課題を解決するために役立っています。
セットアップ10分、わずか20分の測定でドアの特性を解析し、ドアの開発、品質改良の時間を大幅に短縮いたします。


EZ Slamはシンプルで短時間の計測によりドアの全てのキーパラメータを測定することが可能です。


  • 簡単操作
  • コンパクト設計
  • 試験時間の短縮
  • 計測精度の向上
  • オールインワン計測
  • ワイヤレス操作

アプリケーション

● 設計者によるドアのコンセプトやドア設計の比較
● 開発者によるドア部品と設計許容値の最適化を調査
● 製造工程における品質確認とトラブルシューティング
● ユーザ感覚の定量化

解析グラフ・パラメータ

EZ Slam2の測定データ相互解析機能により、
ドア解析に必要な特性を自動演算して、わかりやすく表示します。


● オーバースラム vs スピード
● スピード vs アングル
● 力 vs アングル
● 最小閉まり速度 ・最小閉まり速度カーブ
● 最小パルス
● 車室内圧力ピーク

ソフトウェア

● シンプルなユーザインターフェース
● 測定概要の一括表示機能
● 統計データ表示
● 自動レポート出力
● データの出力

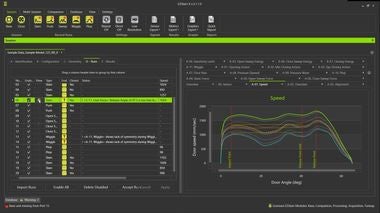

ソフトウェア画面例

解析結果例

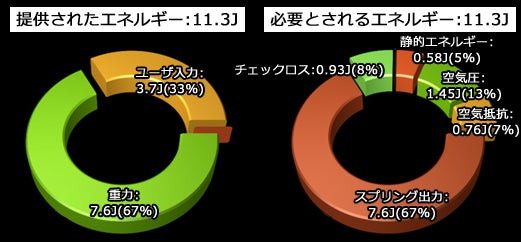

エネルギーバランス:閉める動作

ストライカーアライメント

ドアスピード

オーバースラム

静的力グラフ

力‐アングル


測定パラメータ表

EZ Slam2は自動車ドアの速度/力/エネルギー/圧力/アングル/エネルギーバランスなどを約20分で解析する開発・設計向けのシステムです。
EZ Metrology社では、ドア速度、車室内圧力、ドアエネルギー計測などを単体で計測するDoorキットを販売しております。数秒のセットアップで簡単に計測が可能で、製造現場で多く使用されています。
Doorキットで計測可能なパラメータは下記表をご参照ください。

測定パラメータ 単位 EZ Slam EZ Speed EZ Kinetic EZ Energy EZ Pressure
最小閉まり速度 mm/sec
最小動的エネルギー J
最小入力パルス J
デテントからの最小パルス J
ラッチ力 N
デテントまでの最大引張力 N
車室内圧力 mbar
圧力上昇時間 msec
圧力下降時間 msec
ユーザから提供される閉エネルギー J
品質インデックス %
最小閉タイプ
オーバースラム mm
ストライカーミスアライメント mm
ラッチポイント mm
ラッチエネルギー J
シールの力 N
シールのエネルギー J
ドア上がり mm
ヒンジアングルX deg
ヒンジアングルY deg
ドアオープンアングル deg
デテントアングル deg
ドアチェックのリニアリティ mm/sec
ドアチェックスロープ mm/sec
開スイープエネルギー J
閉スイープエネルギー J
重量 kg
イナーシャ kgm2
ドア半径 mm
ドア高さ mm
温度 C
開エネルギーの合計 J
ユーザから提供される開エネルギー J
重力で提供される開エネルギー J
スプリングで提供される開エネルギー J
重力で必要な開エネルギー J
チェックで必要な開エネルギー J
スプリングで必要な開エネルギー J
閉エネルギーの合計 J
重力で提供される閉エネルギー J
スプリングで提供される閉エネルギー J
ドラッグロスの閉エネルギー J
エアバインドロスの閉エネルギー J
静的圧縮ロスの閉エネルギー J
重力ロスの閉エネルギー J
チェックロスの閉エネルギー J
スプリングロスの閉エネルギー J
