EZ Energy(ドアエネルギー計)

EZ Metrology
EZ Energy(ドアエネルギー計)
0

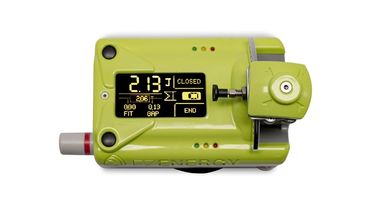

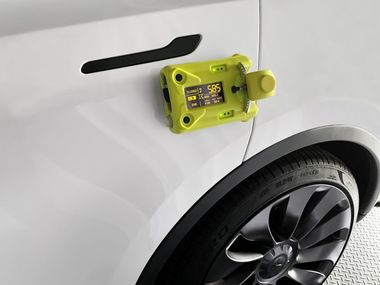

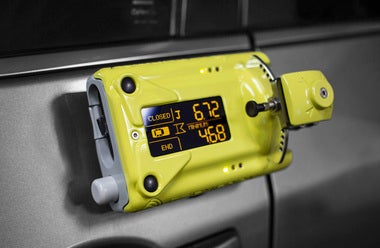

EZ Energy

はコンパクトなデバイスで簡単に取り付けができ、

ドアを閉めるために必要なエネルギー量を計測

します。
一般的なドア速度計はシールとラッチの影響を計測するだけですが、エネルギーを計測することでチェックとヒンジの影響を計測することができます。

製品一覧を見る

自動車ドア計測システム カタログ

特長

EZ Energyは2つの異なる機能を持っています。
ユーザからのエネルギー入力を計測するだけでなく、
ドアをラッチするために必要な静的な力も計測できます。
2つのパラメータから現在のステータスを定量化するだけでなく、
許容値外の場合のトラブルシューティングにも活用頂くことが可能です。

  • 最小閉エネルギー計測
  • 簡単セットアップ
  • 設置計測 10秒以内
  • 現場向け保護カバー(オプションカバー)
  • 軽量(0.95kg)
  • 合否判定試験

仕様

測定レンジ: 0.1~15J
測定単位 : J, N
測定精度 : <5%(読み値)
大きさ  : 170×100×110㎜
重量   : 0.95kg
ワイヤレス: Wi-Fi/Bluetooth
動作温度 : 0-60℃
バッテリ : 充電4時間、 操作24時間

ギャップモード

EZ Energyはドアがラッチされた最小速度と、ラッチされなかった最高速度を記録する機能を組み込んでいます。繰り返し試験を保証するため、このギャップ値を特定の値としてプログラムすることができます。 EZ_Energy_img02.jpg

ワイヤレス

EZ Energyはオプションソフトウェアにより、結果の記録と力、スピードをグラフとしてPCに取り込むことができます。 EZ_Energy_img03.jpg

測定パラメータ表

EZ Metrology社では、ドア速度、車室内圧力、ドアエネルギー計測などを単体で計測するDoorキットを販売しております。数秒のセットアップで簡単に計測が可能で、製造現場で多く使用されています。
Doorキットで計測可能なパラメータは下記表をご参照ください。

測定パラメータ 単位 EZ Slam EZ Speed EZ Kinetic EZ Energy EZ Pressure
最小閉まり速度 mm/sec
最小動的エネルギー J
最小入力パルス J
デテントからの最小パルス J
ラッチ力 N
デテントまでの最大引張力 N
車室内圧力 mbar
圧力上昇時間 msec
圧力下降時間 msec
ユーザから提供される閉エネルギー J
品質インデックス %
最小閉タイプ
オーバースラム mm
ストライカーミスアライメント mm
ラッチポイント mm
ラッチエネルギー J
シールの力 N
シールのエネルギー J
ドア上がり mm
ヒンジアングルX deg
ヒンジアングルY deg
ドアオープンアングル deg
デテントアングル deg
ドアチェックのリニアリティ mm/sec
ドアチェックスロープ mm/sec
開スイープエネルギー J
閉スイープエネルギー J
重量 kg
イナーシャ kgm2
ドア半径 mm
ドア高さ mm
温度 C
開エネルギーの合計 J
ユーザから提供される開エネルギー J
重力で提供される開エネルギー J
スプリングで提供される開エネルギー J
重力で必要な開エネルギー J
チェックで必要な開エネルギー J
スプリングで必要な開エネルギー J
閉エネルギーの合計 J
重力で提供される閉エネルギー J
スプリングで提供される閉エネルギー J
ドラッグロスの閉エネルギー J
エアバインドロスの閉エネルギー J
静的圧縮ロスの閉エネルギー J
重力ロスの閉エネルギー J
チェックロスの閉エネルギー J
スプリングロスの閉エネルギー J
