1.5K クローズドサイクル冷凍機 熱交換ガスクライオスタット SHI-950T-LT

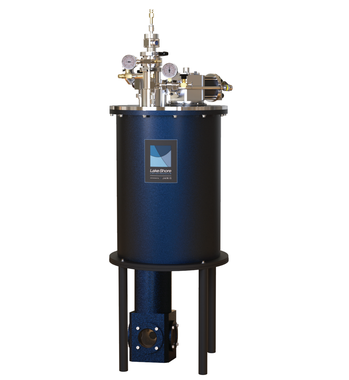

SHI-950T-LT型は クローズドサイクル冷凍機クライオスタットです。最低温度:1.5K (0.3K He-3 option)、サンプルは熱交換ガスにより冷却し 熱伝導が難しい形状や 粉体の冷却も可能にします(トップロード式)。計測用途に合わせて サンプルホルダー、電気配線フィードスルーをユーザー選択できます。
中性子散乱実験用に アルミニウム/バナジウム製サンプルゾーンにも対応します。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

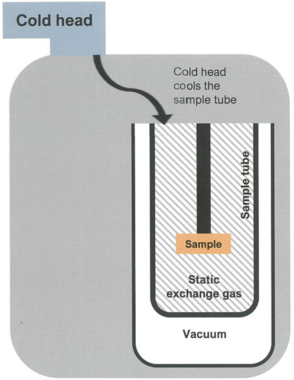

SHI-950T-LT型は クローズドサイクル冷凍機 熱交換ガスクライオスタットです。1.5Kまでの冷却は 1K pot のポンピングと 独立したHe再循環冷却ループにより行われます。サンプルを冷却したHeは コールドヘッド上の熱交換器を通して冷却され液体ヘリウムに凝縮されます。液体ヘリウムは 1K pot に連続的に送られ ポンピングすることで1.5Kが得られます。サンプルスペースは冷却ループから分離されており 閉塞のリスクを最小限に抑えます。

主な特長

  • 温度:1.5K(0.3K He-3 option)~ 800K*
  • 熱交換ガスにより冷却、熱伝導が難しいサンプル、粉体 の冷却も可能
  • 冷却中にサンプル交換が可能(トップロード式)
     室温に戻すことなくサンプル交換が可能、作業時間を短縮
  • PID温度制御用 校正済み温度センサーと ヒーターを内蔵
    (高温用途の場合は熱電対)
  • 測定に合わせて サンプルホルダ、電気配線フィードスルーを選択可、user自作サンプルホルダの取付も可能

中性子散乱実験にも対応

中性子散乱実験用に アルミニウム/バナジウム製サンプルゾーンにも対応します。詳細はこちら☞

モデル 光学窓 最低温度 最高温度
SHI-950T-LT型 <1.5K
(0.3K He-3 option)
~800K*
*:室温以上の高温操作は高温対応サンプルポジショナーが必要

計測・制御

温度コントローラ・温度センサー&ヒーター

 クライオスタット内には、PID温度制御用の校正付温度センサーと ヒーターが内蔵されており、Lake Shore社 温度コントローラにより 安定した温度制御を行えます。(高温対応は熱電対)
温度センサーは 用途によりCernoxセンサー(磁場印加など)に変更も可能です。温度制御用 温度センサーとは別に、追加でサンプルホルダーに温度センサーを取付けて サンプル直近の温度を計測する事も可能です。

計測制御ソフトウェア MeasureLINK(Option)

 MeasureLINK ソフトウェアは、クライオスタットシステムの温度制御・モニタリング、Lake Shoreや サードパーティ(Keithleyなど)機器の計測制御シーケンス、計測チャート作成とデータロギング機能を備えています。プログラミングの必要はなく ドラッグ&ドロップ 操作により 温度スイープ、計測グラフ表示、プロセスビューでクライオスタット内部の温度をリアルタイムで確認できます。

ロックインアンプ内蔵 ソースメジャーユニット M81(Option)

 M81型は、クライオスタット内の極低温環境下における材料物性・デバイス研究のための、温度-電気測定(I-V抵抗, 微分抵抗測定) に最適な高感度測定器です。DC+AC出力も可能な精密電源と、微小レベルのDC測定 及び  Lock in Amp測定機能を有し、低抵抗から高抵抗まで幅広いレンジの測定を行えます。印加-測定を最大3系統まで同期測定でき、FETなど多pinデバイスの測定も可能です。超電導、熱電、有機、量子・スピントロニクスデバイスなどの評価に活用頂けます。
 例えば M81-SSM-6型 は、1台で最大3つのソースモジュールと 3つの測定モジュールをリモート接続できます。外付けモジュール構成により、ソースおよび計測アンプをクライオスタットの近くに配置できることで サンプルへの信号配線長が最小限に抑えられ、ノイズがより低減し測定感度が向上します。

SHI-950-LT型 / SHI-950T-LT型 仕様

モデル SHI-950T-LT型
最低
温度
標準 1.5K
(1.5W@4.2K)
He-3 option 300mK
最高温度 ~800K*
温度安定性 ±50mK typ.
(温度コントローラ使用)
コールドヘッド位置 Top
初期クールダウン時間 8~9時間
サンプル冷却時間 ~80分
(既に冷却されたクライオスタット内でサンプルを室温から冷却する場合)
光学窓
寸法・重量
高さ 約142~168cm
重量 約113.4kg
サンプルチューブ
寸法(内径)
51mm(2 in)**
光学窓ブロック寸法
メンテナンス間隔 13,000時間
*:室温以上の高温操作は高温対応サンプルポジショナーが必要  **:磁場印加用小型テール要相談

サンプルホルダー・電気配線・光学窓材

1. サンプルホルダー    詳細はこちら☞

計測用途に合わせて、クライオスタット内にサンプルを取付けるための サンプルホルダーを用意しています。サンプル直近の温度モニターのために、制御用温度センサーとは別に サンプルホルダーに温度センサーを取付けて温度を計測することも可能です。
サンプルホルダーの種類については サンプルホルダーオプション を参照ください。user自作治具を取付ける事も可能です。
(サンプルマウント: SHI-950-LT型:φ1.5 inch)


  • SH-RESISTIVITY-1.5-STD :電気計測・抵抗測定
  • SH-OPTICAL-1.5-STD :光学計測
  • SH-OPTICAL-1.5-800 :光学計測、高温800K対応
  • SH-BLANK-1.5-STD :ブランク
  • SH-BLANK-1.5-800:ブランク、高温800K対応
  • その他 :プローバ―pin、DIPソケット、LCC、 など





2. 電気配線フィードスルー    詳細はこちら☞

ユーザーの測定セットアップニーズに合わせて、配線したフィードスルーの提供も可能です。
詳細については 電気配線フィードスルーオプション を参照ください。

 ・多pin:10pin、19pin、26pin、32pin
 ・同軸:BNC、Triaxial、SMA
 ・ブレイクアウトBOX など





3. 光学窓材    詳細はこちら☞

必要な波長に応じて光学窓材を選択できます。詳細については 光学窓材オプション を参照ください。

 ・Fused silica、Sapphire、Zinc selenide、Zinc sulfide、Diamond、Polypropylene、
  Crystalline quartz、Kapton、Mylar、 アルミブランクプレート(光学窓不要の場合, option) など
