温度制御が必要な実験や極低温環境での
物性・デバイス研究に
低温クライオスタット

クライオスタットは低温環境下での物質の性質や挙動を解明するための実験や研究に不可欠です。
東陽テクニカは、お客様のニーズに最適なクライオスタットをご提案し、理想の計測環境と、データの取得や分析の効率化を実現し、研究の進展や新たな発見の促進に貢献します。

ー温度制御が必要な実験や極低温環境での物性・デバイス研究にー 革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

Lake Shore Cryotronics|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

東陽テクニカは、温度センサーや温度制御・測定機器の世界的なリーディングサプライヤーである Lake Shore Cryotronics (旧JANISブランド)のクライオスタットを取り扱っています。JANISは1961年に設立され、世界で最も優れた極低温機器のサプライヤーの一つとして認知されています。これまでに8,000を超えるシステムの納入実績があり、極低温下における要求を満たす最適なシステムを提供するための経験と専門知識を備えています。

サンプル冷却と
クライオスタットの種類

クライオスタットは測定対象のサンプルを低温に冷却するために用いられます。
冷却方法には 真空中・熱伝導、熱交換ガス、蒸気冷却の3つがあります。
寒剤には液体ヘリウムや液体窒素が用いられ、液体寒剤を使用しないクローズドサイクル冷凍機式クライオスタットもあります。
東陽テクニカでは、これらタイプのクライオスタットを取り扱っています。

製品一覧表

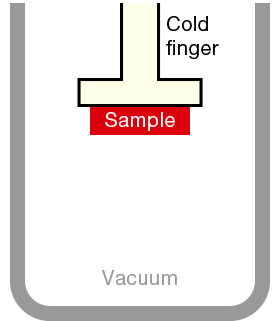

真空中・
熱伝導冷却

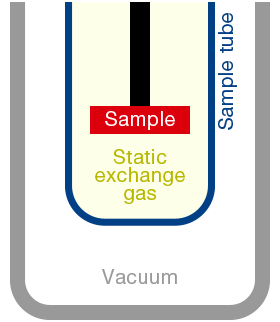

熱交換
ガス冷却
寒剤

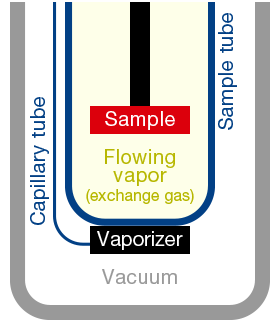

蒸気冷却
サンプルは真空中で、cold fingerからの熱伝導によりサンプルを冷却します。 サンプルを熱交換ガスで冷却します。熱伝導が難しい形状や、粉体、液体の冷却も可能です。 サンプルを寒剤(LHe, LN2)の蒸気によって冷却します。熱伝導が難しい形状や、粉体、液体の冷却も可能です。
真空・熱伝導冷却|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ 熱交換ガス冷却|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ 蒸気冷却|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

クローズド
サイクル
冷凍機式

製品ラインアップ

4K / 10K
CCS-100
CCS-300(細型)
CCS-400(~800K)
CCS-XG(低振動)
CCS-XG-UHV(超高真空)
CCS-TRAP(冷却トラップ)
4K / 10K
CCS-900
CCS-800(Mössbauer)
1.5K
SHI-950-LT

寒剤式
LHe 液体
ヘリウム

LN2 液体
窒素も
使用可能

製品ラインアップ

連続フロー
ST-100
ST-100-H(~800K)
ST-300(細型)
ST-400(超高真空)
ST-500(光学・顕微鏡)
ST-FTIR(FTIR)
連続フロー
STVP-100
STVP-FTIR(FTIR)
STVP-NMR(NMR)
長時間冷却 液溜(バス)式
SVT-400
SVT-MOSS(Mössbauer)

寒剤式
LN2 液体窒素

製品ラインアップ

VPF-100
VPF-100-H(~800K)
VPF-FTIR(FTIR)
VNF-100

クライオスタット 冷却方式と特長 比較一覧表 はこちら

Lake Shore/JANIS
クライオスタットの特長

極低温下での
様々な実験に対応

低振動で
光学計測にも最適

  • ・低振動・低ドリフト光学分析や顕微鏡観察に(ST-500型
  • ・液体ヘリウム無しで 低振動のLHeクライオスタットを使用可能に(RGC4型
  • ・冷凍機の振動をサンプルと分離する構造(CCS-XG型
  • ・液体ヘリウムの移送は自加圧型デュアの陽圧により ポンプの振動無し

低温制御 +
電気計測システム

主な製品ラインアップ

Recommended Products

  • 低温制御+電気特性計測
    統合システム
    低温物性測定システム
    CryoComplete™

    低温制御+電気特性計測 統合システム 低温物性測定システム CryoComplete|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    LN2液体窒素~500KのPID温度制御されたクライオスタット環境下で、高感度nV、低ノイズ/低リーク性能を保証された温度-電気特性(I-V抵抗、微分抵抗)測定を行えるシステム。
    低温制御、電気計測すべてをソフトウエア制御で行えます。

    詳細はこちら

  • 液体ヘリウム無しで
    LHeクライオスタットを
    使用可能に
    再循環Heガス液化冷却器 RGC4

    液体ヘリウム無しでLHeクライオスタットを使用可能に 再循環Heガス液化冷却器 RGC4|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    閉ループでヘリウムを連続的に冷却液化・再循環させるシステム。入手が難しい液体ヘリウムは不要で、Heガスの充填のみで 液体ヘリウムフロークライオスタットを使用可能にします。

    詳細はこちら

クローズドサイクル冷凍機式

  • 4K/10K クローズドサイクル冷凍機クライオスタット(真空・熱伝導冷却)
    CCS-100/300/400

    4K/10K クローズドサイクル冷凍機クライオスタット(真空・熱伝導冷却) CCS-100/300/400|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    液体寒剤不要のGM冷凍機クライオスタット。温度:4K~800K(モデルによる)、サンプルは真空中で熱伝導により冷却します。

    詳細はこちら

  • 低振動・超高真空 クローズドサイクル 冷凍機クライオスタット
    CCS-XG/XG-UHV

    低振動・超高真空 クローズドサイクル 冷凍機クライオスタット CCS-XG/XG-UHV|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    コールドヘッドとの振動分離構造による低振動<40nmの冷凍機クライオスタット。高真空対応モデルもあります。

    詳細はこちら

  • 4K/10K クローズドサイクル冷凍機
    熱交換ガス クライオスタット
    CCS-900

    2K クローズドサイクル冷凍機 熱交換ガス クライオスタット CCS-900|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    液体寒剤不要のトップロード式冷凍機クライオスタット。温度:4K(2K option)~800K、サンプルは熱交換ガスにより冷却します。

    詳細はこちら

その他製品ラインアップはこちら

LHe液体ヘリウム式
(液体窒素でも使用可)

再循環Heガス液化冷却器 RGC4 との併用で、液体ヘリウム無しで運用可能。

  • LHe液体ヘリウムクライオスタット(真空・熱伝導冷却)
    ST-100/300

    LHe液体ヘリウムクライオスタット(真空・熱伝導冷却) ST-100/300|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    LHeクライオスタットのスタンダードモデル。温度:2K~800K(モデルによる)、サンプルは真空中で熱伝導により冷却します。

    詳細はこちら

  • 光学計測・顕微鏡観察用 薄型
    低振動 LHeクライオスタット
    ST-500

    光学計測・顕微鏡観察用 薄型 低振動 LHeクライオスタット ST-500|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    光学イメージング、高分解能フォトルミネッセンス用のLHe液体ヘリウムクライオスタット。低熱膨張と振動分離構造により 低ドリフト、低振動で、光学計測に最適。

    詳細はこちら

  • 超高真空対応
    LHe液体ヘリウムクライオスタット
    ST-400

    超高真空対応 LHe液体ヘリウムクライオスタット ST-400|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    超高真空10-11Torr 対応、放射光ビームラインなど UHVチェンバーへの設置に適した LHe液体ヘリウムクライオスタット。

    詳細はこちら

その他製品ラインアップはこちら

LN2液体窒素式

  • LN2 液体窒素クライオスタット
    (真空・熱伝導冷却)
    VPF-100

    LN2 液体窒素クライオスタット(真空・熱伝導冷却)VPF-100|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    LN2クライオスタットのスタンダードモデル。温度:65K~800K(モデルによる)、サンプルは真空中で熱伝導により冷却します。

    詳細はこちら

  • LN2 液体窒素クライオスタット
    (LN2蒸気冷却)
    VNF-100

    LN2 液体窒素クライオスタット(LN2蒸気冷却)VNF-100|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

    LN2蒸気冷却式のクライオスタット。温度:65K~500K(モデルによる)、熱伝導が難しい形状や、粉体、液体の冷却も可能です。

    詳細はこちら

その他製品ラインアップはこちら

オプション
計測用途に応じてユーザー選択

サンプルホルダー|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカサンプルホルダー|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカサンプルホルダー|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

サンプルホルダー

電気計測、プローバ―pin、DIPソケット、光学計測、キュベット、FTIR など

詳細はこちら

電気配線フィードスルー|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ電気配線フィードスルー|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ電気配線フィードスルー|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

電気配線フィードスルー

マルチchピン:10pin、19pin、26pin、32pin
同軸:BNC、Triaxal、SMA

詳細はこちら

光学窓材|革新的な温度制御ソリューション「低温クライオスタット」|脱炭素・エネルギー計測部|東陽テクニカ

光学窓材

X線からTHz領域まで対応
fused silica、Sapphire、ZnSe、ZnS、Diamond、PPN、quartz、Kapton、Mylar など

詳細はこちら
