HCP-803/ HCP-1005 大電流ポテンショ/ガルバノスタット
HCP-803/HCP-1005は、大容量の二次電池、電気二重層キャパシタに対応できる大電流ポテンショ/ガルバノスタットです。電流レンジは、10μA～80A (HCP-803)/ 10μA～100A (HCP-1005)で、6桁のダイナミックレンジを備え、装置１台で基礎研究に必要となるμAレベルの電流計測から実用電池レベルの大容量セルの評価に対応できます。FRAを搭載したモジュールでは大電流でありながら周波数範囲 10μHz～15kHz（HCP-803）/10μHz～10kHz（HCP-1005）でインピーダンス測定ができます。
※80A、100Aレンジ使用時はレンジ固定
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp
特長
- 10μA～ 80A (HCP-803) / 100A (HCP-1005)の6桁ダイナミックレンジ
- 大容量の二次電池や燃料電池の評価に最適
※10 kHz以上かつ50W以上の出力で製品を利用する場合には、高周波利用設備として許可申請が必要となります。
仕様
シャシー仕様
| サイズ | 高さ285mm x 幅495mm x 奥行465 mm |
|---|---|
| 重量 | 23kg (HCP-803) / 25kg (HCP-1005) |
| 電源 | 90 ～264 V, 47 ～440 Hz, 1kVA |
| PC との接続 | Ethernet, USB2.0 |
ポテンショ／ガルバノスタットモジュール仕様（2枚同時使用可能）
| HCP-803 | HCP-1005 | |
|---|---|---|
| 分極制御 | ||
| セル接続 | 2, 3, 4, 5 端子（ + グラウンド） | |
| 出力電圧 | ±3V | +0.6V ～+5V |
| 出力電流 | ±80A | ±100A |
| 出力電圧分解能 | 最小 5μV (200mVレンジ） | |
| 出力電流分解能 | レンジの0.004%, 760pA (10μAレンジ） | |
| 出力電圧確度 | レンジの0.1% | |
| 出力電流確度 | レンジの0.5%（80A/100Aレンジ） | |
| 電流測定 | ||
| 電流レンジ | 80Aレンジ（固定), 10μA～400mAレンジ 100Aレンジ（固定), 10μA～400mAレンジ |
|
| 電流測定分解能 | レンジの0.004% 最小760pA (10μAレンジ） | |
| 電流測定確度 | レンジの0.1% (1A～10μAレンジ） レンジの0.5% (80A/100Aレンジ） |
|
| 最小サンプリング間隔 | 200 μsec | |
| 電圧測定 | ||
| 電圧レンジ | ± 3V | +0.6V ～+5V |
| 電圧測定分解能 | レンジの0.0015%, 最小 75μV | |
| 電圧測定確度 | レンジの0.1% | |
| 最小サンプリング間隔 | 200 μsec | |
| エレクトロメータ | ||
| インプット | 3点電圧同時測定 | |
| バイアス電流 | >10MΩ, <20pF並列 | |
| インプット/ アウトプット | ||
| 1外部トリガーインプット | OCVモードへの移行 | |
| 非常停止ボタン | 1 | |
| 1温度測定 | ― | PT-100センサ |
ポテンショ/ガルバノスタット出力可能範囲
HCP-803

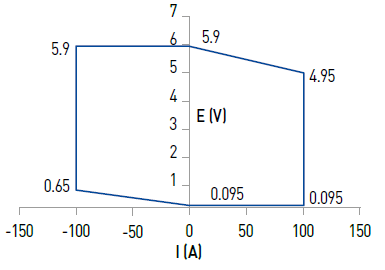

HCP-1005
インピーダンス測定
| インピーダンス | |
|---|---|
| 周波数範囲 | 10 μHz ～ 10 kHz |
| 振幅 | 電圧：1mVpp ～ 1Vpp 電流：電流レンジの0.1% ～ 50% |
インピーダンス測定確度
HCP-803
HCP-1005
技術資料
電気化学測定 一般
- TY-01 電気化学測定 概説
- AN-11 白金（プラチナ）の活性界面の計算
- AN-21 電気二重層の静電容量測定
- AN-27 電圧降下（IRドロップ）
- AN-56 電気化学反応の反応速度測定 LevichおよびKoutecký-Levich分析ツール
腐食測定
電気化学インピーダンス法
- TY-02 電気化学インピーダンス測定の原理
- TY-03 固体電解質における交流インピーダンス測定について
- AN-42 等価回路における改良型インダクタンス素子（La）
- AN-49 電気化学インピーダンス測定
ポテンショモード（PEIS）とガルバノモード（GEIS）のどちらを選択すべきか？ - AN-55 経時変化する系におけるインピーダンス解釈の問題点
リチウムイオン電池の評価
電気化学ソフトウェア
ZView 等価回路解析ソフトウェア
ZViewは、インピーダンス測定の等価回路解析を行うためのソフトウェアです。ノースカロライナ大学 Prof. J.Ross Macdnaldにより開発されたCNLS（Complex Nonlonear Least Squares：複素非線形最小二乗法）による、高度な等価回路フィッティングを行うことができます。また、CPE（Constant Phase Element）やワールブルグインピーダンスといった、電気化学に特有の非線形パラメータも解析することができます。
▶▶製品詳細ページはこちら
Z-3D 3Dインピーダンス解析ソフトウェア
Z-3Dは、経時変化するサンプルのインピーダンスを3D（実数軸・虚数軸・時間軸）でプロットし、ある瞬間のインピーダンスデータを決定・解析するためのソフトウェアです。通常のナイキスト線図に時間軸を加えることにより、腐食モニタリングや二次電池の充放電しながらのIn-situインピーダンス解析を行うことができます。また、各時間・SOCにおける瞬間のインピーダンスデータは、ZViewへ出力することができます。
▶▶製品詳細ページはこちら
Z-ASSIST インピーダンス解析支援ソフトウェア
Z-ASSISTは、緩和時間分布（DRT）を利用したインピーダンス解析支援ソフトウェアです。インピーダンス測定結果の解析を行うために必要な等価回路モデルを自動生成するために、DRT法を適用し、等価回路解析時に必要な初期パラメータの最適値を導出できます。これにより、解析者の経験や知見への依存度が低減され、解析時間やミスを大幅に低減できます。解析結果はZViewへ出力することができます。
▶▶製品詳細ページはこちら
Z-FIT-Analysis ZViewフィッティング制御ソフトウェア
Z-FIT-Analysisは、インピーダンスデータの一括フィッティングを行うためのソフトウェアです。ZViewを自動制御することにより、大量のインピーダンスデータを短時間で等価回路解析することができます。Z-3D（3Dインピーダンス解析ソフトウェア）の出力データとも連動し、インピーダンス解析の作業を効率化します。
▶▶製品詳細ページはこちら
CONT-TEMP 恒温槽制御ソフトウェア
CONT-TEMPは、電気化学測定や充放電試験と連動して恒温槽温度を自動制御することができる制御ソフトウェアです。複数台の恒温槽制御もできるため、マルチチャンネルの電気化学測定装置との組み合わせによる複数サンプルの自動測定も簡便に行うことができます。
