高速ダイナモメータ

特徴
高速 100,000rpm
定格の±1% 精度
PIDトルク/回転数制御
トルク校正バー・おもり付き
高速ダイナモメータ
本システムは、渦電流式ブレーキを用いた100,000rpmの超高速トルク・回転数の測定装置です。
WB23/27シリーズはトルク検出部にエアベアリングを採用し、高精度のトルク試験が可能です。2WB43/65シリーズは水冷方式により高い出力で連続試験が可能です。ターボチャージャ用 回転検出センサ

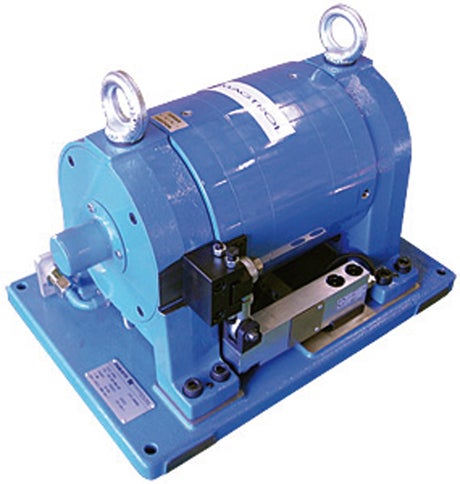

WB43/65シリーズ

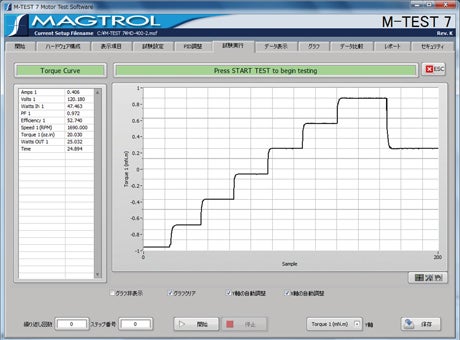

MTEST7ソフトウェア
MTEST7ソフトウェア
ダブルディスク型カップリング
最大100,000rpmバランス取り
定格0.18~36N・m まで各種
ダブルディスク型カップリング
ターボチャージャのトルク、回転数計測
高速回転のターボチャージャのトルクと回転計測は、従来のトルク計では実測が難しく、計算値で求める方法が一般的です。
マグトロール社の新しい高速ダイナモメータは、ターボチャージャの実測ができるため、ターボチャージャの挙動を正確に把握することが可能になります。
主な仕様
  最大トルク 最大回転数 連続出力 イナーシャ
2WB43-HS 3Nm 65,000rpm 3kW 2.17×10-4 kg・m2
2WB65-HS/S 20Nm 60,000rpm 12kW 1.55×10-3 kg・m2
WB23 80mNm 100,000rpm 120W 3.20×10-6 kg・m2
WB27 150mNm 100,000rpm 200W 8.75×10-6 kg・m2
製品詳細を見る
