ベアリング故障検知用 トランスミッタ

PCB Piezotronics,Inc

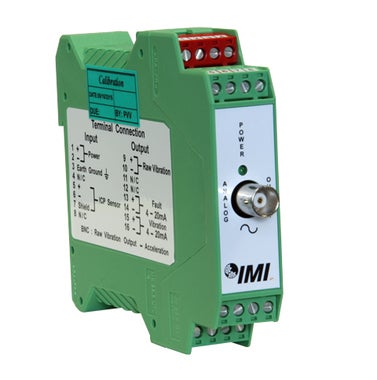

ベアリング故障検知用 トランスミッタ 682C05
0
  • 682C05

    1

ベアリング故障検出用トランスミッタ「682C05」は、機械設備内のベアリングの故障を振動状態監視により早期警告できるように設計されたトランスミッタです。このトランスミッタは10mV/(m/s2)のICP加速度計を接続し、回転機械で測定された振動レベルに比例した2つの4-20mAの信号を出力します。1つは高周波ピークデータ、もう一つは低周波RMSデータです。これらの4-20mA 信号は、既存のPLC、DCS、SCADAやアラームおよび制御システムを使用して、他のプロセス変数と一緒に監視されます。アナログ電圧信号を出力することも可能で、振動のスペクトル分析等に使用可能です。

製品一覧へ戻る

sample

特長

ベアリングの故障検知用の4-20mA出力トランスミッタ
ベアリングとギア障害の早期警告が可能
スポーリング割れと潤滑の問題に関連したインパクトを検出

仕様

型番 682C05
入力信号 10mV/(m/s2)
100mV/g
周波数範囲(± 3dB)(オーバーオール振動) 10~1,000Hz
周波数範囲(± 3dB)(Fault) 1 or 5~100kHz
測定レンジ(Fault検知) 50g
出力レンジ 4~20mA
サンプリング時間 7秒
パワーLED
初期安定化時間 <2分
温度範囲(動作) 0 ~ +70℃
温度範囲(保管) -40 ~ +125℃
湿度 < 95%
電源電圧 24VDC
消費電流 < 150mA
励起電圧(± 1V) 24VDC
定電流(± 1mA) 4mA
負荷抵抗 500 Ω
重さ 145.2グラム
