サスペンションパーツ測定システム SPM

Klippel GmbH
サスペンションパーツ測定システム SPM SPMベンチ
0

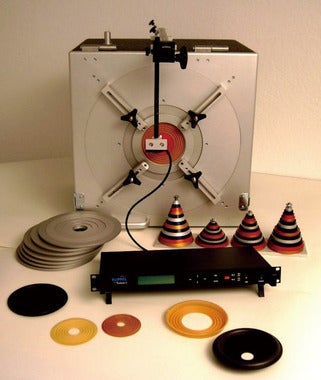

  • SPMベンチ

    1

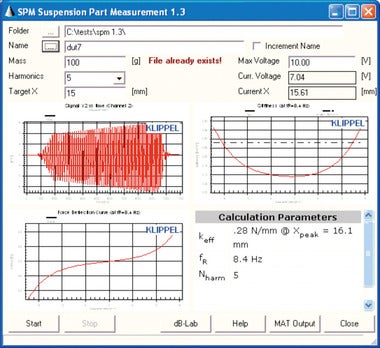

  • 測定画面

    2

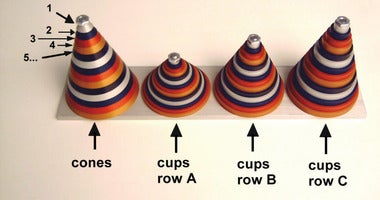

  • 取付治具

    3

ユニットのサスペンションパーツ単体のスティフネス測定が可能。

製品一覧を見る

スピーカ測定システム カタログ

特長

  • ノンリニア スティフネス KMS(x)の測定が可能
  • 従来の静的な測定と異なる、実際に近い動的なスティフネスの評価
  • スパイダ(蝶形も可)、エッジ、コーン、パッシブラジエータ (Drones)に対応
  • 測定寸法 1-8 インチ
  • 高速、強固、簡単操作

測定系
測定系
測定結果例

システム構成

ディストーション・アナライザ DA2
レーザセンサ LK-Hxxx他
SPMセット SPMベンチ(2500-xxx)
クランプセット 内径用クランプコーン+固定用リングセット
オーディオアンプ PLXシリーズ(被測定物による)
基本ソフトウエア dB-Lab
伝達関数測定ソフトウエア TRF
PC

アプリケーション

● サスペンション部品の仕様化
● 歪み発生の原因解析
● メカ二カルリミットの定義
● 製造ラインの品質保証にも
● R&D におけるドライバ設計の最適化
