Bio-Logic Science Instruments(バイオロジック / フランス)

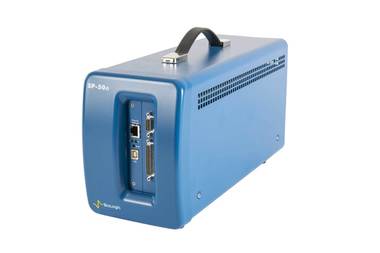

SP-50e ポテンショ/ガルバノスタット(1ch)
SP-50eはコストパフォーマンスに優れたBio-Logic社製品のエントリーモデルです。
小型・軽量ながら±10V/±1Aのパワフルな出力を持ちます。
サイクリックボルタンメトリー(CV)、パルスボルタンメトリー(DPV、NPV、SWV)、
クロノポテンショメトリー、クロノアンペロメトリーなど基礎電気化学分野の測定テクニックを
標準でご使用いただけます。パワフルな出力を活かし、メッシュ電極や多孔性カーボン電極と
組み合わせた電解合成にもご使用頂けます。
交流インピーダンス測定測定が必要な場合は、
SP-50ezをお選びください。また、
RRDE測定などのバイポテンショスタット構成が必要な際は、
SP-150eや
SP-300をお選びください。
酸化還元電位の測定等、溶液を用いた電気化学測定のセルや電極は、
理化学計測部公式オンラインストアをご覧ください。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp
特長

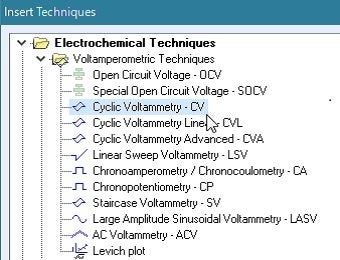

- CV、LSV、CA、CP、Tafel、DPV、SWV、OCV等豊富なテクニックを標準搭載
- 幅13.6cm、奥行37.2cm 省スペースで設置可能
- IR補償機能搭載(非水溶媒系のCV測定にも対応)

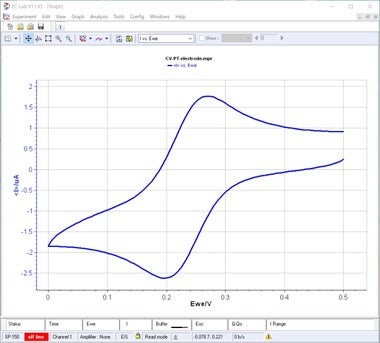

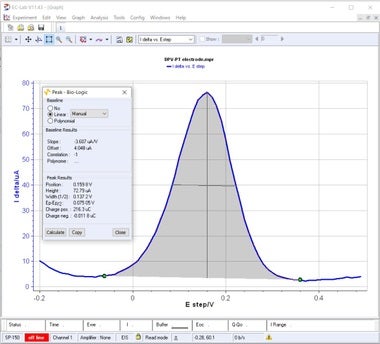

- 測定・解析用のEC-Labソフトウェア付属
- 出力:±10V、±1A
- 5 端子測定によるアノード・カソードの同時モニタが可能
仕様
シャシー仕様
スロット数 | 1 |
---|---|
サイズ( H x W x D) | 209 x 136 x 372mm |
重量 | 3.9kg |
電源 | 90~264V, 50~60Hz, 110VA |
PC との接続 | Ethernet, USB2.0 |
ポテンショ/ガルバノスタット仕様
分極制御
セル接続 | 2, 3, 4, 5 端子( + グラウンド) |
---|---|
出力電圧 | ±10V |
制御電圧 | ±10V |
出力電流 | ± 1A |
出力電圧分解能 | 305μV(20V レンジ)、 5μV(300mV レンジ) |
出力電流分解能 | レンジの0.004%, 760pA(10μA レンジ) |
出力電圧/ 電流確度 | レンジの0.1% |
最小サンプリング間隔 | 200μsec |
電流測定
電流レンジ | 1A ~10μA(6 レンジ)、 Auto |
---|---|
電流測定分解能 | レンジの0.004%, 760pA(10μA レンジ) |
電流測定確度 | レンジの0.1% |
電圧測定
電圧レンジ | ± 2.5V, ± 5V, ±10V |
---|---|
電圧測定分解能 | 最小76μV(10Vレンジ) |
電圧測定確度 | レンジの0.1% |
エレクトロメータ
インプット | 3 点電圧同時測定 |
---|---|
入力インピーダンス | >1TΩ , <20pF 並列 |
バイアス電流 | <5pA |
インプット/ アウトプット
2 アナログインプット | ±2.5V, ±5V, ±10V(16bit) |
---|---|
1 アナログアウトプット | ±10V (16bit) |
1 外部トリガーインプット | TTL |
1 外部トリガーアウトプット | TTL |
