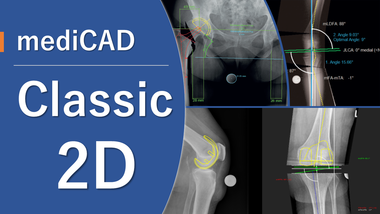

整形外科2Dデジタルプランニングツール 『mediCAD Classic』

『mediCAD Classic』は整形外科領域における術前計画を2次元でシミュレーションするソフトウェアです。これまでフィルム上で行っていた整形外科の専門的な計測や術前計画作成をモニター上で行うことができ、院内のフィルムレスを実現します。膝関節、股関節等の人工関節置換術、膝周囲骨切り術、トラウマなどの幅広い術前計画、手術計画作成に対応しています。

120社以上のデジタルテンプレートを搭載しており、症例や治療方針に応じて自由に選択することが可能です。また、モジュール毎に用意されている作図ステップや、操作手順を動画でガイドするナビゲーションにより簡単に術前計画を作成することが可能です。

販売名:整形外科デジタルプランニングツール mediCAD
医療機器認証番号:303ADBZX00010000


特長

オールインワン

  • 様々な整形外科手術の術前シミュレーション、術前計画作成に対応
    • 人工股関節置換術、人工膝関節置換術、人工肩関節置換術
    • 膝周囲骨切り術
    • トラウマ (外傷骨折、整復、など)
  • チュートリアル機能による操作手順のナビゲーション、マウスでの簡単操作
  • 各社PACSとの連携により、院内の様々な端末からプランニング画像の確認が可能
  • デジタルテンプレート(インプラント)の定期アップデート、新製品追加

豊富なデジタルテンプレートによるシミュレーション

mediCADにはインプラントメーカ120社以上のデジタルテンプレートが搭載されています。股関節、膝関節、肩関節等の人工関節はもちろんのこと、骨切り用プレート、外傷用プレートや髄内釘のテンプレートも充実しており、整形外科領域における術前計画のシミュレーションを幅広くサポートします。よく使うテンプレートをお気に入り登録することもできるため、テンプレートの呼び出しにストレスを感じることもありません。

テンプレートライブラリも継続的にアップデートしており新製品等の追加にも対応しています(*)。

 *テンプレートのアップデートには保守契約が必要です

簡単プランニング、ナビゲーション

mediCADには部位や症例に応じたさまざまなモジュールが搭載されています。

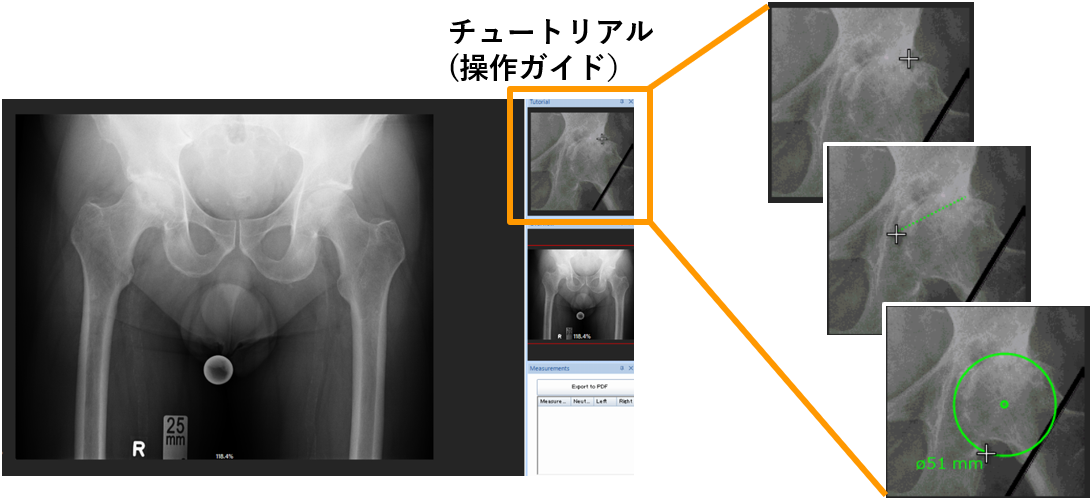

各モジュールには術前計画に必要なステップがはじめから用意されており、操作手順がナビゲーションされます。ユーザはこのステップに沿って進めていくだけで簡単に術前計画をシミュレーションすることができます。また、操作手順を動画で表示するチュートリアル機能もあり、初めて使用するユーザでもスムーズに操作することができます。

拡大率を補正するためのキャリブレーション機能では、金属球を自動認識するため最小限のクリック数で補正することが可能です。

院内システムとの接続

mediCADの運用では基本的に院内画像サーバ (PACS)と接続します。院内ネットワーク経由でレントゲン画像を取得することで瞬時に術前計画を開始することができます。また、mediCADで作成した術前計画をDICOM画像としてPACSに送信することで、院内の様々な端末から作図画像を参照することができるようになります。カンファレンス、オペ、患者説明の際に作図画像を二次利用することが可能です。

  • PACSからの起動連携機能によりシームレスな運用も可能です (*1)
  • 各PACSメーカとの接続実績や電子カルテ端末への相乗りインストールの実績も多数あり、安定的な運用が可能です (*2)
  • ワークステーション、サーバー&クライアントなど、ご用途と費用に応じた運用をご提案します

(*1) PACSメーカとの起動連携には、設定条件が必要です。
(*2) 電子カルテ端末へのインストールには事前検証が必要となる場合があります

膝周囲骨切り術 (関節温存手術)

mediCADには関節温存手術である膝周囲骨切り術に最適な術前計画の機能が標準装備されています。
OWHTO, Hybrid-CWHTO, Double level osteotomyなど各種骨切り術に対応しており、骨切り術を強力にサポートします。

  • 簡単ステップで迅速な作図
  • 骨切りライン、ヒンジポイント設定
  • Fujisawaポイント自動表示

デモ動画

mediCADデモ動画(全モジュール)

⇒うまく再生できない場合はこちら

mediCADデモ動画(膝周囲骨切り術)

⇒うまく再生できない場合はこちら

各モジュールの機能

mediCAD Classicにはさまざまなモジュールが搭載されており、部位や手技に応じた術前計画を簡単に作成することができます。

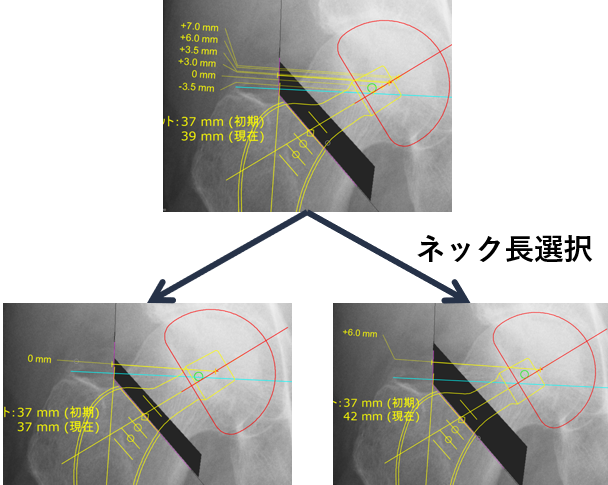

Hipモジュール

  • THA/BHAの術前計画
  • 大腿骨の自動切り取り
  • 脚長差自動補正
  • オフセット自動計測

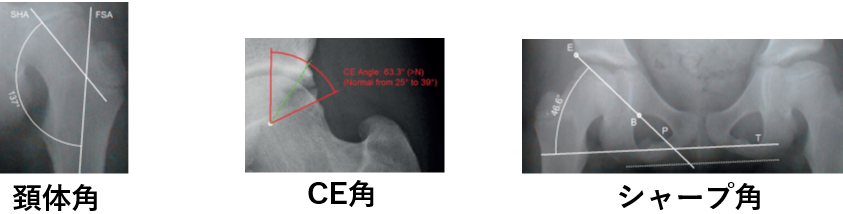

  • CE角、Sharp角、頚体角などの各種計測

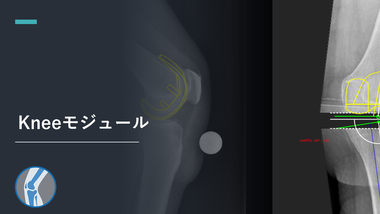

Kneeモジュール

  • TKA/UKAの術前計画
  • 下肢アライメント計測
  • TKA/UKA自動骨切り・自動矯正
  • 骨切り量・内反/外反のマニュアル調整
  • 正面・側面画像のテンプレート連動

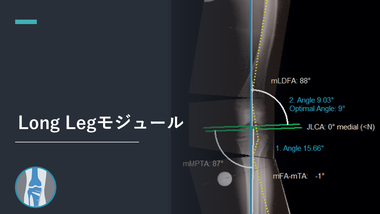

Long Legモジュール

  • 膝周囲骨切り術の術前計画
  • 下肢アライメント計測 (mMPTA, mLDFA, %MA, JLCA, HKA)
  • Fujisawaポイント自動表示
  • OWHTO, Hybrid-CWHTO, Double level osteotomyなど各種骨切りに対応
  • Torsion計測

Traumaモジュール

  • 外傷、骨折の術前計画
  • 各種プレート・髄内釘のテンプレート搭載
  • 整復シミュレーション
  • 複数箇所の画像切り取り
  • スクリューの簡単設置

Upper Extremitiesモジュール

  • 人工肩関節置換術の術前計画
  • リバース型(反転型)人工肩関節置換術にも対応
  • 人工肘/指など手の関節置換術の術前計画

Footモジュール

  • 人工足関節置換術の術前計画
  • 外反母趾の術前計画
  • 足関節計測

その他の機能

  • 基本計測機能
    • 距離計測、角度計測、コブ角、角度指定、平行線、中心線
  • 特殊作図機能
    • 大腿骨転子部骨切り、三点骨盤骨切り、摩耗計測、外反母趾計測、FAI (アルファ角 (α)、CE角, シャープ角)
  • 画像スティッチング、画像カット/コピー
  • 印刷機能(*)
  • インポート/エクスポート機能(*)

 *端末の制限によって使用できない場合がございます
