  3. 測定・分析・共有までをシームレスに統合し、開発スピードを加速する音・振動解析ソリューション

PAK | 東陽テクニカPAK | 東陽テクニカ

測定・分析・共有までをシームレスに統合し、開発スピードを加速する音・振動解析ソリューション

先進ダイナミクス・ソリューション部
phone03-3245-1058

ダミー

【活用シーン】（SEO対策で文章化する？それっぽい画像を入れる）
  • 回転機器の振動・騒音を原因から追究
    多角的な分析により、モーターやポンプ、エンジンといった回転機器における振動・騒音の発生要因を定量的に特定することに寄与します。
  • 振動・騒音問題の原因を構造レベルで特定・見える化
    多角的な分析により、モーターやポンプ、エンジンといった回転機器における振動・騒音の発生要因を定量的に特定することに寄与します。
  • 製品価値を高める音質評価・サウンドデザイン
    製品音の物理特性と人の聴感を結び付け、設計段階からの音品質の作り込みを支援します。
  • 規格・認証試験に対応した騒音特性評価・音響解析
    各種国際・業界規格に準拠した試験に対応し、開発評価から対外説明まで一貫した音響評価を実現します。

自動車や家電などの機械製品では、振動や騒音が、性能・快適性・信頼性さらにはブランド価値にまで大きな影響を与えます。これらの的確な測定・分析は、設計品質の向上、規制・市場要求へのスピーディーな対応に繋がります。PAKシステムは、振動や騒音を一元的に測定し、高度に分析し、関係者間で効率的に共有することを可能し、開発・評価の各フェーズをシームレスにつなぐことで高品質かつ競争力のある製品づくりを強力に支援します。

特徴

測定

PAKシステムでは強力なフロントエンドと幅広いアプリケーションを網羅したソフトウェアで直感的かつ柔軟な測定を可能にします。

計測に柔軟に対応する強力なフロントエンド（多チャンネル、高サンプリング対応）

ダミー

DecaQ

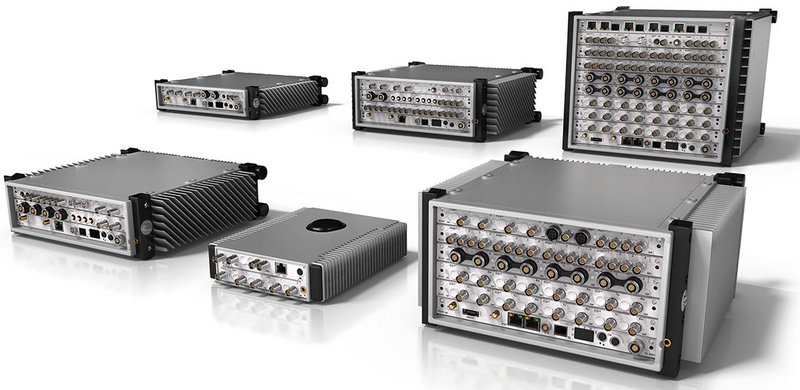

  • 必要ch数に合わせメインフレームを選択
  • 計測内容に応じてモジュールを選択、最大120ch同時計測 （ICP/電圧、タコ、歪、温度、CAN、信号出力　等）
  • 高サンプリング（～200 kサンプル/s）、高精度のパルス計測（～700 kパルス/s）
  • 内蔵バッテリーで最大2時間の駆動が可能
  • ファンレス？

ダミー

小型モバイルフロントエンドMicroQ

  • ポータブル測定向けの小型デバイス（17 x 25 x 5 cm）
  • 最大ICP12ch（モジュール選択可）、タコ2ch、CAN2ポート
  • 内蔵+外付バッテリーで最大4時間駆動
  • ストレージ内蔵（最大256GB、SSD）/li>

MicroQの詳細はこちら

データ取得・解析・レポート化をシームレス行う統合ソフトウェア

PAKは騒音・振動（NVH）データの取得から解析・レポートまでを1つのプラットフォームで一貫して行う統合ソフトウェアです。 柔軟な構成と直感的な操作性により、リアルタイム計測から後解析、レポート化、データ管理まで、測定業務全体を効率的に支援します。

ダミー

主なアプリケーション機能

回転機械の分析 構造解析 音質評価 音響評価
  • 次数比分析
  • ねじり振動解析
  • 回転角度解析
  • （クランク角解析）
  • 燃焼圧解析
  • ダイナミックバランシング
  • ハンマリング試験
  • シェーカー加振試験
  • 音響加振試験
  • MIMO、SIMO
  • 実稼動アニメーション
  • 各種伝達経路解析
  • 衝撃試験（SRS）
  • サウンドデザイン
  • 心理音響解析
  • エンジンラフネス(独自指標)
  • 複数音比較
  • PWM側帯波解析
  • 残響時間測定
  • 音響インテンシティ
  • 音響パワーレベル
  • オクターブ分析
  • 音源探査
  • パスバイ試験
  • 室内パスバイ試験
スマートデバイスを用いたスタンドアロン計測

PAK　captureを用いることで計測フロントエンドをスマートデバイスから制御することが可能となります

ダミー

PAK capture

  • センサー設定、校正、測定条件の変更をオンサイトで簡単に実行
  • 信号レベルやスペクトラムをオンライン表示し、計測状態を即座に確認可能
  • CAN／CAN FDに対応し、車載ネットワークデータをリアルタイムにデコード、表示可能

データ表示・データ共有

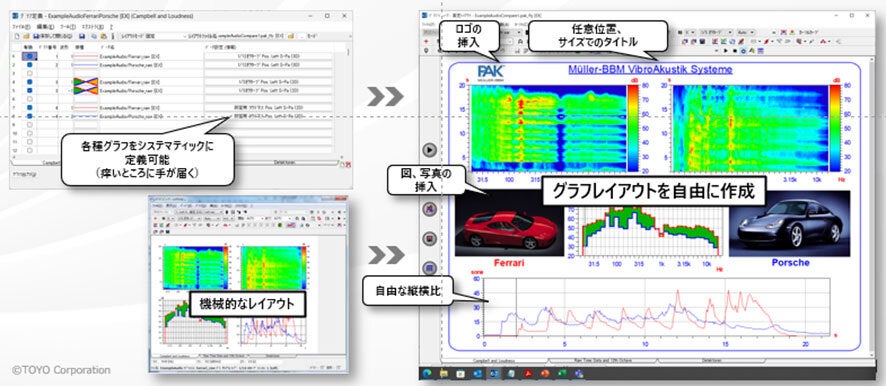

各種データを俯瞰して分析できる柔軟なグラフレイアウト

各測定物理量やスペクトラムは一つのグラフ上でリアルタイムに確認できます。また、試験内容に合わせてグラフレイアウトを予め作成しておけば、測定～解析～レポート化をシームレスかつスピーディに行うことが可能です。

  • 2次元、3次元表示。バーグラフ表示、デジタル・アナログメータ表示、ポーラ表示
  • テキスト入力、データに付属する緒言情報の反映、関数計算値の反映
  • 異なる解析結果（FFT解析結果と心理音響解析結果など）を一つの画面上に表示可能
  • 各種データのリンク表示 （3次元表示と2次元表示のカーソルリンク、切り出し表示）
  • 1画面上に最大40グラフの表示、1つのグラフに最大100個のデータの重ね描きが可能

画像テキスト（上）

インタラクティブなデータ共有の実現

グラフデータをMicrosoft PowerPointに埋め込むことで、専用ソフトのライセンス（※）がない環境でも、音声再生やカーソル操作などのインタラクティブな機能を利用したデータ提示が可能となります。これにより、環境に依存しないスムーズなデータの配布・共有が実現できます。
※貼り付け元のグラフ作成にはGraphic2Goパッケージライセンスが必要となります。

画像テキスト（上）

データ管理

各種フォーマットでファイル読込/出力に対応

Open data format: ASAM ODS ATF/X　対応
★各種フォーマットでファイル読込/出力に対応

解析例

PWM側帯波解析による電動音（インバータノイズ）の特性把握
モータ開発では音振動の低減と共に、高効率・高トルクの実現が求められており、それらを同時に評価・解析する必要があります。PAKではPWMキャリア周波数から生じる次数成分のトラッキングのほか、インバータノイズなど回転速度（RPM）に依存してキャリア周波数が変化する場合でも、対象となる次数成分のトラッキング、フィルタリング処理が可能です。
