EMMS-300 膜伝導測定システム
EMMS-300膜伝導測定システムは、次世代型燃料電池に求められる高温低加湿条件での
伝導率測定に最適なシステムです。
Dry/Wet 混合方式による露点制御のため、条件変更時の待ち時間短縮が可能です。
株式会社東陽テクニカ 脱炭素・エネルギー計測部
phone03-3245-1103
Mail：keisoku@toyo.co.jp
特長
- 幅広い温度・露点制御を実現
- 面内方向の電導度測定
- Dry/Wet 混合方式による露点制御
スピーディな加湿条件変更、試験歩留まり向上 - 汎用性の高いシステム構成
加湿ガス供給装置 → 水蒸気電解用の高露点ガス発生
電気化学測定システム → サイクリックボルタンメトリー、I-V 測定
仕様
EMMS-300仕様
- 測定方式：４端子法による面内方向
- 電圧線距離：10mm
- サンプルサイズ：10mm x 30mm
| 温度範囲 | 40℃～200℃ |
|---|---|
| 温度安定度 | ±0.3℃ |
| 露点制御範囲 | 50~120℃ ※Wetガス90℃以上は要加圧 |
| 使用ガス | 窒素ガス |
| 圧力制御範囲 | 大気～200kPaG（手動制御） |
| 加湿器自動給水機能 | あり |
| 安全機構 | あり（非常停止ボタン、過昇温防止、加湿器空焚き防止） |
| 自動運転 | 可能（60ステップまで、電気化学測定システム除く） |
システム構成

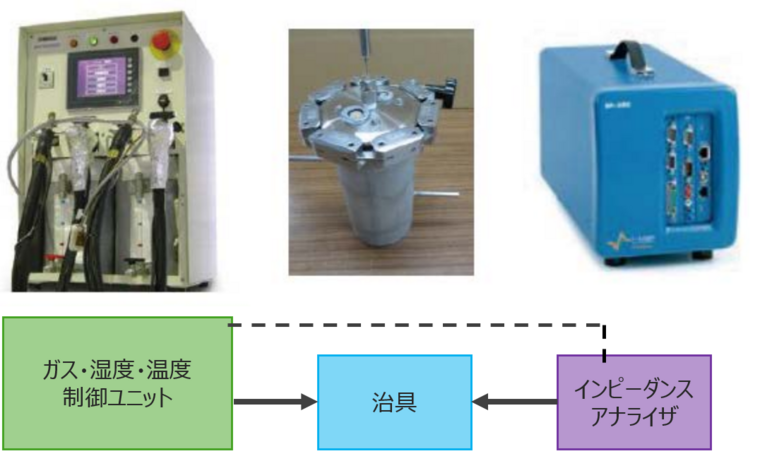

EMMS-300システム概要
ガス・湿度・温度制御ユニットの特徴
- ±1℃＠80℃露点の高い安定性
(実力値：±0.3℃/hour、100% Wetガス使用時) - Dry/Wet混合方式によるスピーディーな露点変更
- 120℃露点制御対応（要加圧）
- 長時間運転に必須な加湿器自動給水機能付き
高露点での長時間運転に最適
【参考】
90℃DP, 大気圧, ガス0.5L/min → 55cc/h 消費
120 ℃DP, 2気圧, ガス0.5L/min → 50cc/h 消費
サンプルホルダについて
- 制御範囲：40℃～200℃
- 安定度：±0.3℃以内
- 面内方向の電導度測定
- サンプル直近での温度測定
システム操作方法について
- ガス供給系：タッチパネル操作
- 60ステップまでのプログラム運転
- BioLogic EC-Labと連携
- ポテンショ/ガルバノスタットはスタンドアロン使用可能
その他の情報
EMMS-300の試験制御範囲
次世代型燃料電池の目標作動温度範囲を満たした試験が可能です。
露点温度90℃以上では、加圧により露点を120℃まで昇温できます。
緑：EMMS-300 の試験制御範囲
黄：次世代型燃料電池の目標作動温度範囲
