Scribner Associates（スクリブナーアソシエイツ / USA）

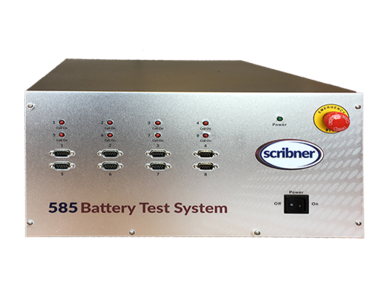

585型 充放電測定システム（8ch)
585は、3極式セルの制御に対応した5A出力の充放電装置です。4チャンネル並列で最大20Aの出力制御することができ、最小レンジは50μAなので、基礎研究からデバイス評価まで1台の充放電装置で対応することができます。抵抗測定（周波数範囲 1Hz～1kHz、2点）もオプションで追加することができます。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
特長
- 6桁ワイド電流レンジによる高確度な充放電試験
- 1chあたり2箇所の同時電圧測定（標準）
- 1chあたり温度1点＋電圧2点を追加で測定（オプション）
- 使い勝手抜群の制御・解析ソフトウェア（日本語・英語）
- 恒温槽との連動制御が可能（オプション）
テクノロジー
交流インピーダンス測定機能（1kHz～1Hz, 2点）
585型充放電装置は、1kHz～1Hzのうち任意2点をソフトウェアで設定しインピーダンス測定を行います。一般に、二次電池を等価回路に置き換えた場合、下記のように表すことが可能です。
交流信号を印加し、その周波数をスイープすると左下図のようなスペクトルが測定されます。この結果から、各成分の抵抗値を見積もることができ、この抵抗値は電池の劣化を表す指標となります。
585型充放電装置ではこの周波数のうち任意の2点を選択してインピーダンスを測定することができます。任意のサイクル毎にインピーダンス測定を行えますので、充放電サイクル中での電解質抵抗や電極ー電解質界面抵抗の推移を評価することができます。
仕様
| チャンネル数 | 8ch（最大24ch) |
|---|---|
| 電流/電圧範囲 | -4V ～ +6V |
| 出力/制御電流 | ±5A / 1ch ±10A / 2ch並列動作時 ±20A / 4ch並列動作時 |
| 電流レンジ | 5A ～ 50μA |
| 制御確度 | 電流：レンジの0.2％以内 電圧：レンジの0.1％以内 |
| 測定確度 | 電流：レンジの0.2％以内 電圧：レンジの0.05%以内 |
| 制御モード | 定電流（CC), 定電圧 (CV), 定電流-定電圧（CC-CV), 定電力（CP), 抵抗測定（HFR), Run External |
| セル接続 | 6端子（I+, I-, V+, V-, AUX+, AUX-) |
| 最小サンプリング間隔 | 10msec |
| インピーダンス測定 | 1Hz ～ 1kHz (任意の2点, HFRオプション） |
| インターフェース | USB2.0 |
| 外形寸法（WｘD x H) | W:430mm × D:540mm × H:225mm |
| 重量 | 20.0kg |
