DigiDAQ ICP-USBシグナルコンディショナ

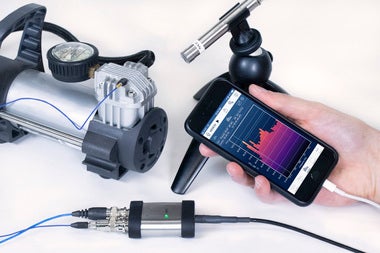

DigiDAQは、ICP®センサを、スマートフォン・タブレット・PCに接続するツールです。入力信号をデジタル化し、PCなどにデータ転送します。対応するソフトウェアと組み合わせることにより、超小型のデータロガーとして利用できます。PCなどからのUSB給電でICPセンサを駆動し、PCなどへデジタル出力します。
また、ICP®センサ用ではなく、電圧出力機器とつなげる電圧入力モデルもあります。
外出先でも、USB接続するだけで手軽に振動・騒音、その他の計測が可能です。
（旧製品名：ICP-USB変換モジュール）
特長
- ウルトラコンパクト
- ドライバ不要、プラグ＆プレイの簡単USB接続
- 2ch
- 対応するソフトウェアが別途必要です（無償ソフトもあり）
- 対応するソフトウェアについては こちら（別ウィンドウ・外部リンク） をご参照ください
- お客様側でソフトウェアを作成する場合、SDK（ソフトウェア開発キット）を提供できます
仕様
基本仕様
| チャンネル数 | 2ch |
|---|---|
| 入力電圧レンジ | ±10V（保証値±8V） |
| A/Dコンバータ | 24bit（一部のソフトウェアは16bitも選択可） |
| 周波数範囲（±5%） | 0.8Hz ～ 20.7kHz |
| サンプリングレート | 48kHz, 44.1kHz, 32kHz, 22.05kHz, 16kHz, 11.025kHz, 8kHz |
| アンチ エイリアシングローパス フィルタ | 22.9kHz (-3dB) ＜48kHzのサンプリングレートを選択時＞ |
| AC ハイパス フィルタ | 1Hz (-3dB) (48kHzのサンプリングレートを選択時) 0.5Hz (-3dB)(8kHzのサンプリングレートを選択時) |
| デジタル出力のインターフェイス | USB Audio Class 1 |
物理仕様
| 温度範囲 | 動作時： -10℃ ～ +80℃ 保管時： -40℃ ～ +80℃ |
|---|---|
| ICPセンサへの供給電源 | DC 24V（±5%）、4mA（±5%） |
| 消費電力 | 500mW (5V at 100mA) 以下 |
| 筐体部の電気絶縁 | グラウンド |
| データ出力 / 電源の確認インジゲーター | 緑色のLED |
| ハウジングの材質 | ステンレス |
寸法、重量、コネクタ
ラインアップ
| モデル | 入力チャンネル | USBコネクタ |
|---|---|---|
| 485B39 | Ch1とCh2ともに ICP入力 |
USB A |
| IV485B39 | Ch1： ICP入力 Ch2： 電圧入力 |
USB A |
| V485B39 | Ch1とCh2ともに 電圧入力 |
USB A |
| 485B39-C | Ch1とCh2ともに ICP入力 |
USB C |
| IV485B39-C | Ch1： ICP入力 Ch2： 電圧入力 |
USB C |
| V485B39-C | Ch1とCh2ともに 電圧入力 |
USB C |
事例紹介
- 設備の振動モニタリング
- 現場での簡易的な音・振動計測
- ハンマリングによる伝達関数計測
- 回転体の回転数に同期した振動計測
