アンプ内蔵小型加振器 SmartShaker™

The Modal Shop,Inc

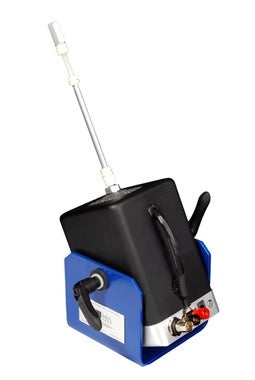

アンプ内蔵小型加振器 SmartShaker™
0

The Modal Shop社SmartShakerは小型で堅牢なアンプ内蔵タイプの動電式加振器です。アンプを加振器に内蔵することで、外付けのパワーアンプを必要としません。FFTアナライザ等の計測器やファンクションジェネレータの出力を加振器の入力BNC端子に直接接続し、動作させることができます。

この加振器はカーボンファイバーを使用した堅牢なサスペンションシステムで加振部(アーマチャー)を支持しており、他社の小型加振器に比べて壊れにくい構造となっております。

また、加振器を支えているトラニオンベースに付いているハンドルを回すことで加振器の角度を変えることができます。また、加振器が小型軽量であるため、持ち運びが便利で対象物との接続を容易に行うことができます。付属しているナイロンスティンガー(10-32)により、対象物との電気的な絶縁及びフレキシブルな取付を可能とします。

sample

特長

加振器にアンプを内蔵しているため、従来外付けで必要であったパワーアンプが不要
最大31N(7lbf)pkサイン加振が可能
最大13mmのストローク
最大900グラムの負荷をかけることが可能
ハンドル付きのトラニオンベース

仕様

製品仕様
主な性能                                                 K2004E01                    K2007E01
最大加振力(サイン、pk)                   20N (4.5lbf) 31N (7lbf)
自然冷却時
最大加振力(ランダム、RMS)            13.3N (3lbf) 22N (5lbf)
自然冷却時
最大衝撃力(pk)                                    40N (9lbf) 67N (15lbf)
ストローク
  連続 (pk-pk)                                         5 mm 13 mm
  メカニカルストップ                                9 mm 14 mm
周波数範囲[1]                                DC ~ 11 kHz DC ~ 9 kHz
加速度レベル[1]
   無負荷                                                  64 g pk 70 g pk
   45グラム負荷                                         26 g pk 35 g pk
   450グラム負荷                                      4.2 g pk 6.4 g pk
   900グラム負荷(最大負荷)                      2.2 g pk 3.3 g pk
最大電流                                                  5 A 8 A
DC抵抗                                                   1.5 Ω 0.37 Ω

アンプ性能
効率 92 %
入力電圧(RMS) 0 – 1 VAC [2]
歪み(典型値) < 0.02 %)
ゲイン設定[3] ミュート、10dB、18dB、24dB
警告インジケーター[3] クリッピングまたは高温時
非常停止[3] 高温または高電流

物理仕様
アーマチャー重量        32グラム          45グラム
サスペンション剛性 2.63 N/mm
形状(高さ×横幅×奥行) 135 × 171 × 89 mm
重さ 3.1 キログラム
入力コネクタ(信号入力) BNC ジャック
取付ネジ穴 10-32


[1]負荷によります。詳しくはお問い合わせください。
[2]典型値(最大出力、ゲインによります)
[3]LEDによる点灯

事例紹介

一般的な振動試験
    • 小型対象物
    • サブアッセンブリ
    • 生物医学
モーダル解析実験
振動試験に関する教育ツール
機械インピーダンス計測

その他の情報

■付属アクセサリ
電源ACアダプタ、60W、19VDC出力、100-240VAC入力
2110G06 ナイロンスティンガー(10-32取付ネジ) 3本
プラスチック収納ケース
マニュアル(日本語、英語)

■関連製品
288D01 インピーダンスヘッド(222Nレンジ、500m/s2レンジ)
208C01 ロードセル(45Nレンジ)
208C02 ロードセル(450Nレンジ)
2025E モーダル加振器(111 N pk(25 lbf) サイン加振(強制空冷時)、18mm ストローク) 貫通タイプ(スティンガーの長さ調節が可能であり、対象物との取付けが容易)スティンガーキット(2150G12、2155G12、K2160G)、トラニオンベース(台座)を含む
2060E モーダル加振器(267 N pk(60 lbf) サイン加振(強制空冷時)、36mm ストローク)貫通タイプ(スティンガーの長さ調節が可能であり、対象物との取付けが容易)スティンガーキット(2150G12、2155G12、K2160G)、トラニオンベース(台座)を含む
2100E11 モーダル加振器(440 N pk(100 lbf) サイン加振(強制空冷時)、25.4mm ストローク) 貫通タイプ(スティンガーの長さ調節が可能であり、対象物との取付けが容易) スティンガーキット(2150G12、2155G12、K2160G)、トラニオンベース(台座)を含む
2075E 多目的動電式加振器(334N pk(75 lbf) サイン加振(強制空冷時)、25.4mm ストローク、3.1kg 許容負荷) 貫通タイプ(スティンガーの長さ調節が可能であり、対象物との取付けが容易) 直径 82.5mm(3.25 inch)の加振ステージ トラニオンベース(台座)、スティンガーを含む
