T1-PCM-IND
新商品
T1-PCM-INDは、1chのブリッジアンプあるいは白金測温抵抗アンプを内蔵しており、大型のワイヤー巻き上げ機の駆動シャフトや船舶のドライブシャフトのトルク/温度計測や長期間の状態監視による予知保全に利用できます。
トランスミッタ及び伝送コイルは最小幅5㎝の狭い領域に取り付け可能。また、レシーバは角型のため1m以上の大径シャフトにも容易に設置可能です。
見積もり依頼

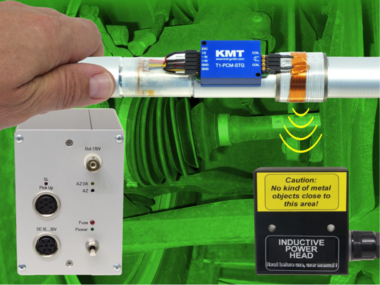

大径シャフトに対応可能な産業用小型1chテレメータ
テレメータはスリップリングに替わる回転体の測定に利用されます。T1-PCM-INDは、1chのブリッジアンプあるいは白金測温抵抗アンプを内蔵しており、大型のワイヤー巻き上げ機の駆動シャフトや船舶のドライブシャフトのトルク/温度計測や長期間の状態監視による予知保全に利用できます。
トランスミッタ及び伝送コイルは最小幅5㎝の狭い領域に取り付け可能。また、レシーバは角型のため1m以上の大径シャフトにも容易に設置可能です。
特長
- 幅5㎝の省スペースに設置可能な小型筐体
- シャフトを取り囲む円形のアンテナ不要
- 角型レシーバ１基でセンサ信号と電源供給の両方を実現
- シャフトが停止している状態でも信号・電源の伝送が可能
- PLCなどの工業機器制御装置向けに電圧出力(0～10V)と電流信号出力(4～20mA)に対応
- 高い耐環境性能(1) 防塵防水性能：IP65
- 高い耐環境性能(2) 動作温度：-40～85℃
仕様

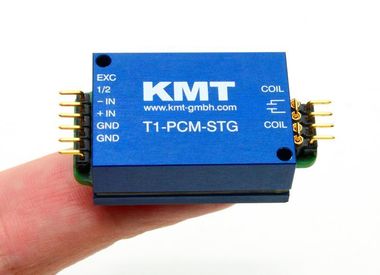

ひずみ計測トランスミッタ(T1-PCM-STG)仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 対応ひずみゲージ | フルブリッジ(350Ω) ハーフブリッジ(350Ω) |
内部にハーフブリッジ回路内蔵 |
| ブリッジ供給電圧 | 4V (固定) | |
| ゲイン | 250, 500, 1000, 2000 (標準) 1000, 2000, 4000, 8000 (オプション)  |
4種類のゲインを切り替え可能 |
| スキャニングレート | 6.41kHz | |
| 周波数帯域(-3dB) | 0 - 1.2kHz | |
| 分解能 | 16bit | |
| ゼロ点補正機能 | アリ | デコーダにゼロ点補正(Auto Zero)ボタンを搭載 |
温度計測トランスミッタ(T1-PCM-PT)仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| 対応温度センサ | Pt100 | |
| 測定温度範囲 | -50～250℃、-50～500℃ | 2種類の測定範囲を切り替え可能 |
| 周波数帯域(-3dB) | 0 - 10 Hz |
トランスミッタ共通仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| スキャニングレート | 6.41kHz | |
| 分解能 | 16bit | |
| 防塵防水性能 | IP65 | |
| 対応静加速度 | 3000G | |
| サイズ | 35×24×14mm | |
| 重量 | 16g |
ピックアップヘッド仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| ケーブル長 | 5m | オプションで10m、15mを選択可能 |
| 動作温度 | -40～80℃ | |
| 防塵防水性能 | IP65 | |
| サイズ | 53×66×30mm | ケーブルを除く |
| 重量 | 200g | ケーブルを除く |

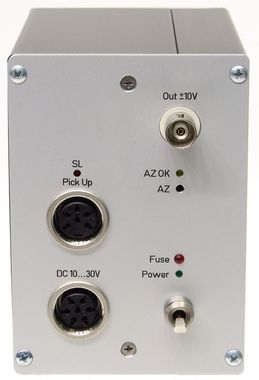

レシーバ仕様
| 項目 | 仕様 | 備考 |
|---|---|---|
| アナログ電圧出力 | ±10V、1200Hz | 入出力遅延 1.8ms (一定) |
| アナログ電流出力 | 4～20mA | オプションで選択可能 |
| 精度 | ±0.2% | |
| 必要電源 | 10～30VDC | |
| 動作温度 | -40～70℃ | |
| 対応静加速度 | 200G | |
| サイズ | 75×105×105mm | |
| 重量 | 750g |
