ワイヤーハーネス検査装置　LPA・56B (Wire-Scan)

ワイヤーハーネス検査装置　LPA・56B (Wire-Scan)　

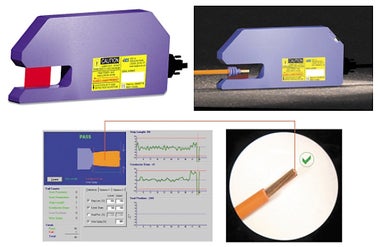

ワイヤーハーネス検査装置 LPA・56B (Wire-Scan)

特長
テクノロジー

特長

カシメ前のハーネスの状態を、芯線長さ、芯線径、シールの向きを検査します。
画像データを学習モードにより解析・判定するために高い判定能力を発揮します。

テクノロジー

ラーニング(学習) ボタン操作により自動的に圧着前のワイヤーの良品データを基準波形として記憶します。 RUN(検査) RUN中は、ワイヤーの外形を画像データとして取り込み基準画像と高精度に比較。設定公差(任意にも設定可能)を超えるものをワイヤー不良として検出します。
特徴 ●画像データにより正常・異常判定を行います ●学習機能により判定値を自動設定します ●処理速度が速い(最短0.1秒) ●比較・判定値の変更が容易 ●線処理機への取付けが容易

検出項目

●芯線抜け
●芯線引出し
●芯線バラケ
●被覆残り
●シール挿入方向

精度

項目	検出能力
芯線長さ	±0.1mm
芯線切れ	±0.1mm
シール位置	±0.1mm
芯線径	±0.1mm
芯線引出し	±0.15mm径

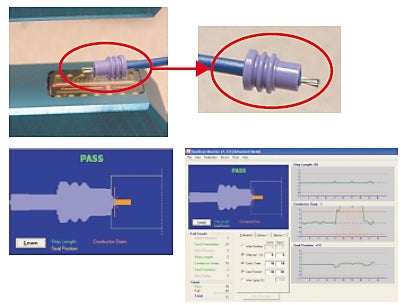

シール位置の検出例(正常)

シール位置の検出例(異常)

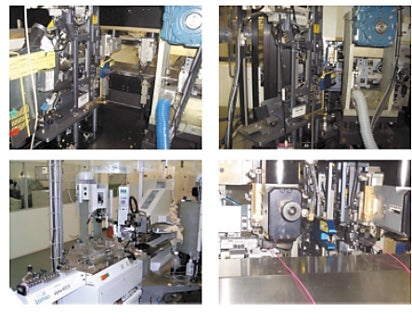

自動線処理機への取付け例(外観)


取付け例(拡大)
