センサシミュレータ/ファンクションジェネレータ 1510A

MTI Instruments Inc.
センサシミュレータ/ファンクションジェネレータ 1510A
0

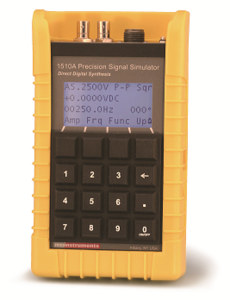

2chの多機能ハンディタイプ、単3充電池

で駆動します。ディスプレイに従って条件設定の保存/読み出しができ、いつどこでも手軽に試験・校正することができます。

■用途例
● センサ出力のシミュレーション
【電荷出力】 電荷出力型加速度計のシミュレーション
【低電圧出力】 ロードセル、歪みゲージのシミュレーション
● 回転機械などの試験・校正・メンテナンス
● 電子機器検査、加振器の制御など

製品一覧を見る

特長

チャンネルAとチャンネルB 独立した2つの電圧 出力
maru_top2.gifチャンネルAとチャンネルBで、それぞれ独立した波形が出力できます。

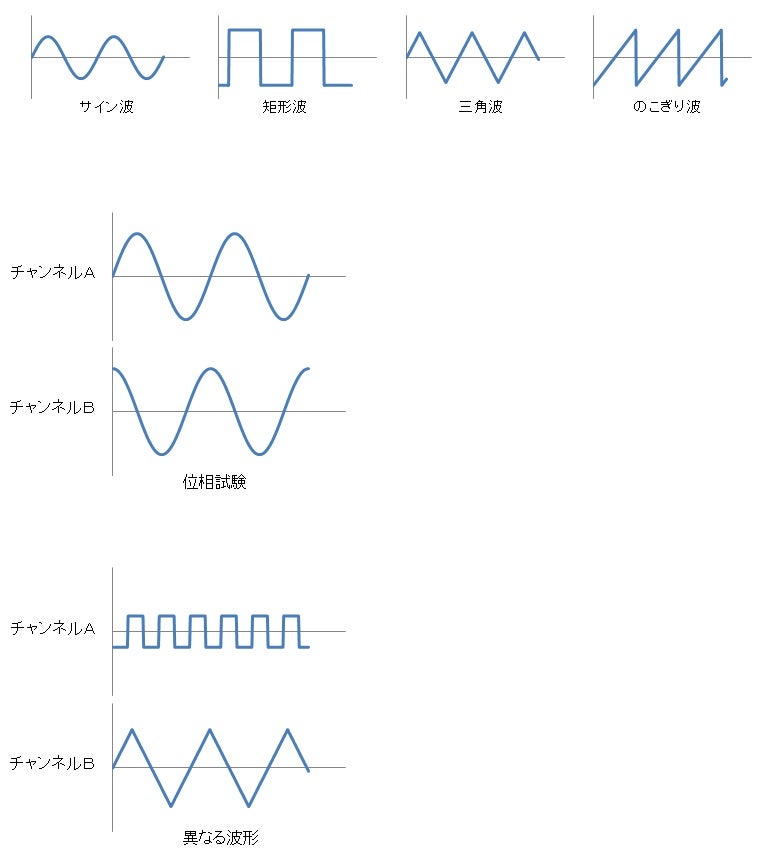

波形の種類(サイン波・矩形波・三角波・のこぎ り波)、ゲイン、周波数を
個別に設定でき、チャンネル間位相を設けることもできます。

maru_top2.gifチャンネルBの周波数はチャンネルAの周波数の倍率で固定することもできます。
例:チャンネルBの周波数をチャンネルAの3倍に固定した場合、チャンネルBはチャンネルAの変更に追従して常に3倍の周波数になります。
maru_top2.gifその他、以下の出力でもチャンネルAとチャンネルBは独立して出力できます。

電荷出力 ※ チャンネルAのみ
maru_top2.gif最小0.1pCの電荷出力が可能です。(サイン波・矩形波・三角波・のこぎり波)
電荷出力型の加速度計などの出力をシミュレートできます。
maru_top2.gifシングルエンド/差動の2種類の出力ができます。

μVオーダー 極低電圧のDC出力 ※チャンネルAのみ
maru_top2.gif最小 1μV (または -1μV )のDC電圧出力が可能です。
歪みゲージなどのブリッジ回路の出力をシミュレートできます。


DC出力 / DCオフセット ※チャンネルAの電圧出力のみ

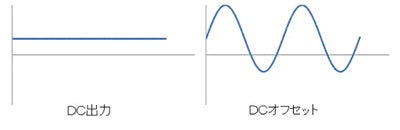

maru_top2.gifDC電圧出力ができます。
maru_top2.gifDCオフセットさせた、AC電圧出力ができます。



マニュアルステップの条件変更 ※チャンネルAの電圧出力のみ
maru_top2.gifボタンを1回押すごとに、設定条件の値(任意の 桁)をステップで変更できます。
また、ボタンを長押ししている間だけスイープさせることもできます。


スイープモード
maru_top2.gifサイン波、矩形波、三角波、のこぎ り波をスイープすることができます。
maru_top2.gifスタート周波数・ストップ周波数・ スイープ時間を設定できます。
maru_top2.gif一時停止機能があります。


パルス

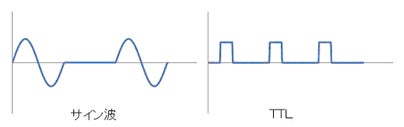

maru_top2.gifサイン波、またはTTLの電圧出力が可能で、回転信号などをシミュレート できます。
デューティーサイクル(パルス間隔)を設定できます。

maru_top2.gif任意の周期ごとの1波に、ゲインを変更したサイン波"が出力できます。
1回転あたりの回転角度(速度)をシミュレートするためによく使われています。
なお、下図右側はミッシングパルス(歯欠けパルス)と呼ばれています。


その他
maru_top2.gif本体メモリに設定条件 を保存(最大40レシピ)
maru_top2.gif動作温度: 0~50℃
maru_top2.gif充電器付き 電源: AC 100-240V 50-60Hz
付属ニッケル水素充電池(単3型×4本)で2 時間程度駆動(参考値)
※電池はユーザー様側で交換できます
maru_top2.gif外寸: 高さ19cm、幅11cm、奥行き5.7cm  重量:約0.8kg
※本体用の付属の保護ケースを含む

仕様

詳細仕様
●チャンネルA
[コネクタ]
電圧:BNC (出力インピーダンス 50Ω)
差動電荷:MS3102A-10SL-3P
シングルエンド電荷: 10-32マイクロドット

サイン波
電圧レンジ(0.1Hz~100kHz):  0~9.9999V peak
電圧精度(10mV~ 9.9999V)
(10Hz~20Hz): 0.15%±0.1mV
(20Hz~30kHz) : 0.05%±0.1mV
(30kHz~50kHz): 0.07%±0.1mV
(50kHz~80kHz): 0.08%±0.1mV
(80kHz~100kHz): 0.10%±0.1mV
電圧設定: 0.1mV 刻み
電荷レンジ(10Hz~100kHz) : 1~9,999.9pC peak
電荷精度(10~ 9,999.9pC, 10Hz~30kHz) : 0.20%±0.1pC
電荷設定: 0.1pC 刻み
レベルタイプ: RMS, peak, peak to peak
周波数レンジ: 0.1~99,999.9Hz
歪み: (10Hz~50kHz): 0.75%以下
    (50kHz~100kHz): 3.00%以下
周波数精度(3Hz~100kHz): 0.005%

矩形波(方形波・四角波)
電圧レンジ: 0~9.9999V peak
電圧精度: 典型的には0.1%、最大0.25%
電圧設定: 0.1mV 刻み
電荷レンジ: 0~9,999.9pC peak
電荷設定: 0.1pC 刻み
レベルタイプ: RMS, peak, peak to peak
周波数レンジ: 0.1Hz~20kHz
周波数精度(3Hz~20kHz): 0.005%
立ち上がり/立ち下がり時間: 3.0μsec以下(レベルの10~90%)
非対称性: 3%以下(10kHz時)
オーバーシュート: 2%以下

三角波 および のこぎり波
電圧レンジ: 0~9.9999V peak
電圧精度: 典型的には0.1%、最大0.25%
電圧設定: 0.1mV 刻み
電荷レンジ: 0~9,999.9pC peak
電荷設定: 0.1pC 刻み
レベルタイプ: RMS, peak, peak to peak
周波数レンジ: 0.1Hz~20kHz
周波数精度(3Hz~ 20kHz): 0.005%

DC出力/DCオフセット
※単にDC出力するだけでなく、他のAC出力のDCオフセットとしても利用可
電圧レンジ: ±0~9.9999V(DC)
電圧精度: 0.05%±0.1mV
電圧設定: 0.1mV 刻み

μVオーダーの極低電圧のDC出力
電圧レンジ: ±1~99,999μV(DC)
電圧精度: 0.05%±5μV (0.6mのRG58/U同軸ケーブル使用時)
電圧設定: 1μV 刻み

●チャンネルB
[コネクタ]
電圧:BNC (出力インピーダンス 50Ω)

サイン波
電圧レンジ(0.1Hz~100kHz):  0~9.9999V peak
電圧精度(10mV~ 9.9999V)
(10Hz~20Hz): 0.15%±0.1mV
(20Hz~30kHz) : 0.05%±0.1mV
(30kHz~50kHz): 0.07%±0.1mV
(50kHz~80kHz): 0.08%±0.1mV
(80kHz~100kHz): 0.10%±0.1mV
電圧設定: 0.1mV 刻み
レベルタイプ: RMS, peak, peak to peak
周波数レンジ: 0.1~99,999.9Hz
※チャンネルBの周波数は、チャンネルAの周波数の倍率で固定することもできます。
歪み: (10Hz~50kHz): 0.75%以下
    (50kHz~100kHz): 3.00%以下
周波数精度(3Hz~100kHz): 0.005%

矩形波(方形波・四角波)
電圧レンジ: 0~9.9999V peak
電圧精度: 典型的には0.1%、最大0.25%
電圧設定: 0.1mV 刻み
レベルタイプ: RMS, peak, peak to peak
周波数レンジ: 0.1Hz~20kHz
周波数精度(3Hz~ 20kHz): 0.005%
立ち上がり/立ち下がり時間: 3.0μsec以下(レベルの10~90%)
非対称性: 3%以下(10kHz時)
オーバーシュート: 2%以下

三角波 および のこぎり波
電圧レンジ: 0~9.9999V peak
電圧精度: 典型的には0.1%、最大0.25%
電圧設定: 0.1mV 刻み
レベルタイプ: RMS, peak, peak to peak
周波数レンジ: 0.1Hz~20kHz
周波数精度(3Hz~ 20kHz): 0.005%

パルス
波形の種類: 1サイクルのサイン波、または1/2サイクルの矩形波(TTL)
電圧レンジ: 0~9.9999V peak
電圧設定: 0.1mV 刻み
デューティーサイクル: 3~100%
周波数レンジ: 0.1Hz~100kHzで固定
         またはチャンネルAの0.1~100倍の比率(0.1倍刻みのステップ)
レベルタイプ: RMS, peak, peak to peak

任意の周期ごとの1波に、ゲインを変更したサイン波(Odd Pulse)
波形の種類: サイン波
電圧レンジ: 0~9.9999V peak
電圧設定: 0.1mV 刻み
ゲインを変更した1波のpeak値: 基準サイン波の0~999%
周波数レンジ: 0.1Hz~100kHzで固定
         またはチャンネルAの0.1~100倍の比率(0.1倍刻みのステップ)
レベルタイプ: RMS, peak, peak to peak
※仕様は予告なしに変更する場合があります。
