Magtrol,Inc.

超小型・超高速モータトルク測定システム

超小型で高速回転のモータ用トルク試験装置です。テストベンチとコントローラが一体となったコンパクトなシステムで、操作性のよいM-Testソフトウェアによりトルク・回転数・電流・電圧・効率の自動試験が行えます。

製品一覧を見る

カタログダウンロード

特長

  • 極小型・超高速:最大100,000rpm、2mN・m または 4mN・mフルスケール、最大4W
  • 総合システム:被試験モータ・モータ駆動用電源・パソコンをご用意頂けばすぐに試験ができる構成

用途

モータの種類:
ブラシ付き及びブラシレスDCモータ、ギヤ付きモータ、エアスピンドルなど

モータの分野:
医歯科の治療器、ロボット、オーディオ・ビデオ・カメラ・光学機器、航空・防衛、ゲーム機器など

仕様

ダイナモメータ

最大トルク

2mN・m または 4mN・mの切り替え

トルク精度

フルスケールの 1%以内

最大回転数

100,000rpm

回転数精度

読み値の0.02%以内

ブレーキ負荷電力

最大 4W (連続4時間以内)

イナーシャ

5.43×10-4 kg・cm2

動作温度

0℃ ~ +70℃

湿度

60%以下 (結露しないこと)

EMC

IEC 61326:2002 準拠

重量

4.2 kg

コントローラ

一般仕様

入力電源

85 ~ 264 V AC, 60/50 Hz

消費電力

14 VA

動作温度

0℃ ~ +70℃

湿度

60%以下 (結露しないこと)

重量

1.5 kg

電流・電圧計測部

電流計測

最大 ±5A

精度 ±(読値の0.1% + レンジの0.2%)

電圧計測

最大 ±30V DC

精度 ±(読値の0.1% + レンジの0.2%)

電力計測

精度 VA レンジの 0.4%

更新間隔

15回 / 秒

アース絶縁

50V DC

チャンネル間絶縁

100V DC

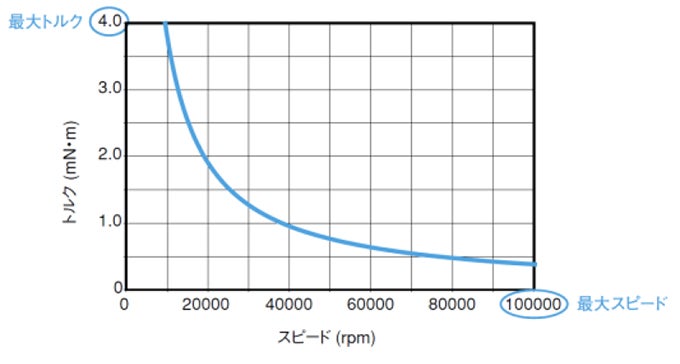

電力吸収カーブ

4W一定のカーブです。カーブの左下が使用可能な範囲です。

電力吸収カーブ

モータ固定台

モータ外径

5mm ~ 30mm

モータ長さ

5mm ~ 50mm

モータ軸径

0.75mm ~ 3mm

耐荷重

100g

調整範囲

±5mm (XYZ各軸)

最小移動量

0.005mm

つまみ1回転の移動量

0.318mm

ソフトウェア

試験パターン

カーブ、ランプ、マニュアル、合否判定

サンプリング速度

最速10msec

測定項目

時間、トルク、回転数、出力電力、電流、電圧、入力電力、効率

データファイル形式

タブ区切りテキスト

OS

Windows 7 / 8 / 10 (32/64bit)

CPU

Pentium 4 以上(Core-i3以上推奨)

HDD空き容量

4GB 以上(10GB 以上推奨)

画面解像度

1024 x 768 以上

システム構成

構成品

  • コントローラ (USB通信・DC電流計・DC電圧計)
  • M-Test7ソフトウェア
  • ダイナモメータ (ヒステリシスブレーキ・トルク計・回転計)
  • モータ固定台(XYZ調整付き)
  • ゴムチューブカップリング(内径:0.5mm, 0.8mm, 1.6mm)
  • トルク校正用おもり (5g, 10g)、 校正用ソフトウェア
  • USBケーブル

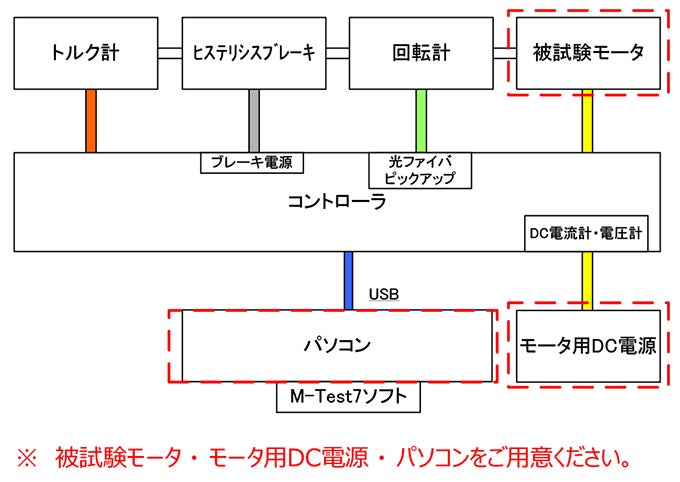

接続図

接続図

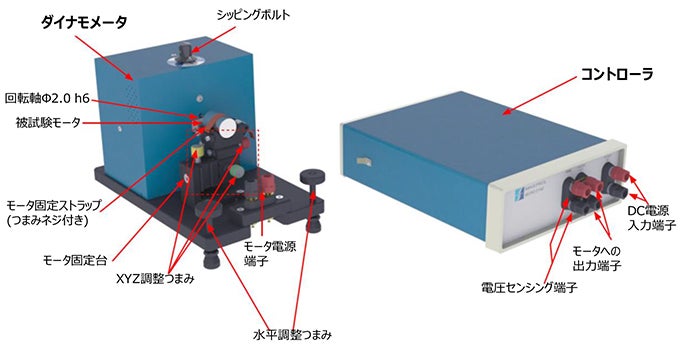

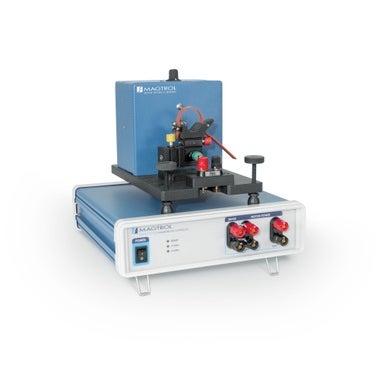

外観

外観

カタログダウンロード

超小型・超高速モータトルク測定システム

超小型・超高速モータトルク測定システム

ダウンロード

※クリックしてPDFを表示・保存できます

ソフトウェア画面

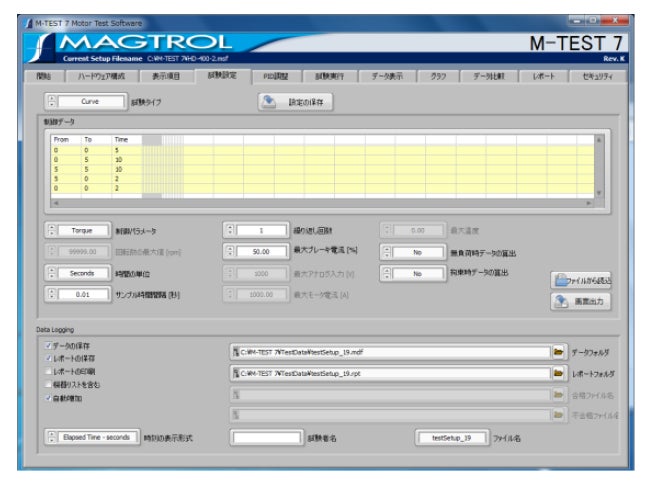

試験設定画面

  • 試験パターンの設定
    表に任意の負荷パターンを設定できます。
     (例:80000rpmから70000rpmまで10秒でスイープ、70000rpmで3秒保持)
  • データの保存先の設定
    試験設定画面

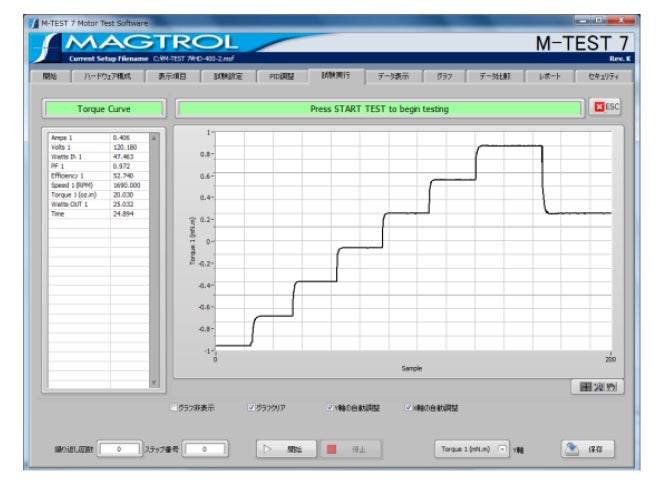

試験実行画面

  • 選択した試験の実行
  • 左の表に現在のデータがリアルタイムに表示されます
試験実行画面

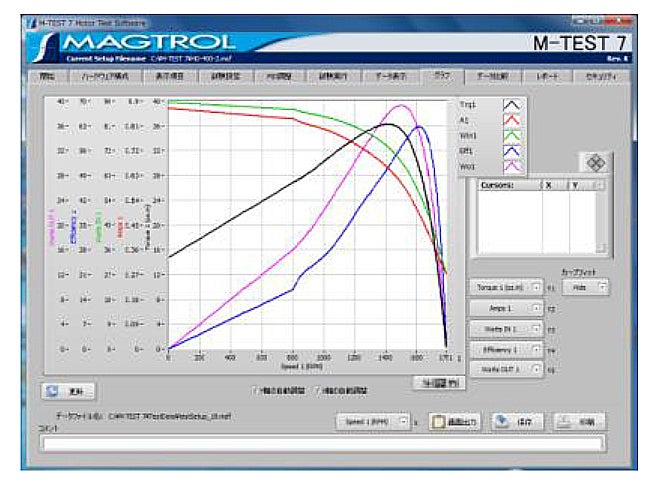

グラフ画面

  • 横軸1つ・縦軸5つのグラフ表示
  • スケール・プロットの調整
  • カーソルデータ読み取り
  • 測定済みデータのグラフ表示
グラフ画面

寸法

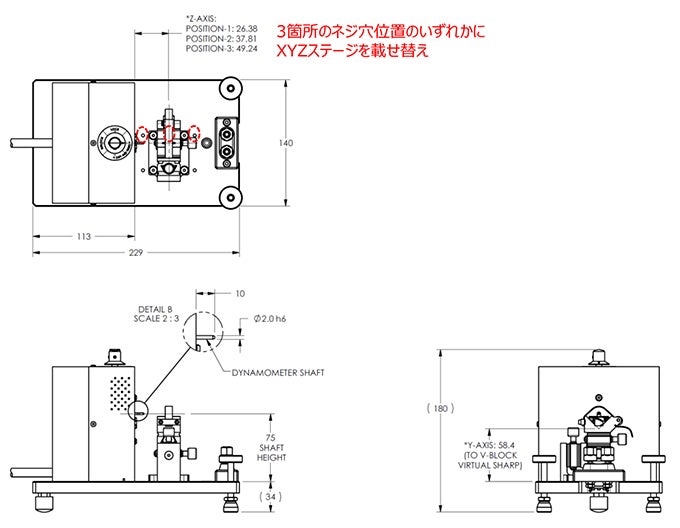

ダイナモメータ

ダイナモメータ

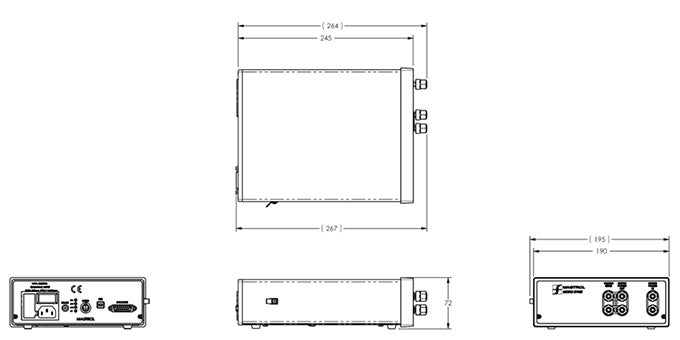

コントローラ

コントローラ
