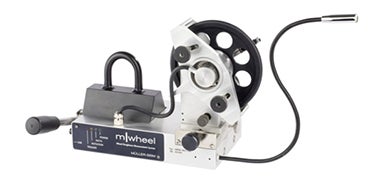

  • m|wheel

    1

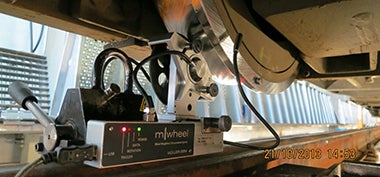

  • 使用時

    2

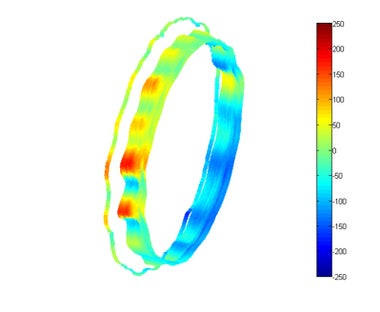

  • 車輪凹凸3D

    3

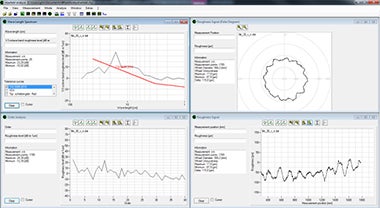

  • 計測結果

    4

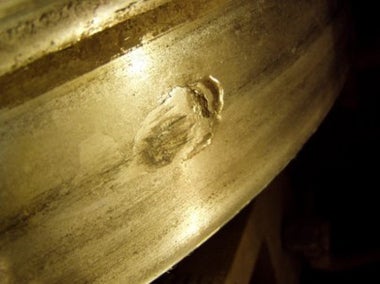

  • 車輪凸凹

    5

新商品

m|wheel

は車輪の表面粗さを簡単・正確に計測可能な装置です。転動音低減のための研究用途や車輪のメンテナンスの効率化、品質管理などで活躍します。

製品一覧を見る

特長

簡易性
  • ・高い測定精度と高い再現性
  • ・装置をレールに短時間で簡単に設置
  • ・機械式変位センサ(リニアゲージ)による直接測定
  • ・明快なソフトウェアのグラフィカルインターフェース
  • ・測定波形のリアルタイム表示
  • ・PC/タブレットとUSB接続
  • ・PC/タブレットからUSB給電(バッテリー不要)
  • ・データをtxt形式で保存可能

EU、国際規格に適合できる分解能0.1µm

規格に対応する分解能0.1µmで、小さな欠陥や波状摩耗の発生も見逃しません。
また、計測結果の再現性が高く何度測っても同じ結果、だれが測っても同じ結果が得られます。
[ISO / IEC 17025] 準拠の校正がなされています。



適合規格

[EN 15610] Railway applications – Acoustics - Rail and wheel roughness measurement related to rolling noise generation
[EN 15313] Railway applications – In-service wheelset operation requirements – In-service and off-vehicle wheelset maintenance, 2016-09
[UIC B 169/DT 405] Catalogue of defects on wheels / axles / wheelsets, Part 1: Introductions, terminology, classification of defects, types of defects on wheelsets, 2006-05
[prEN 13979-1] Railway applications – Wheelsets and bogies – Monobloc wheels – Design assessment procedure – Part 1: Forged and rolled wheels, 2017-02
[EN ISO 266] Acoustic – Preferred frequencies, 1997-08
[EN ISO 3095:2013] Acoustics – Railway applications – Measurement of noise emitted by railbound vehicles, 2014-07
[EN ISO 3095:2005] Acoustics – Railway applications – Measurement of noise emitted by railbound vehicles, 2005-11
[TSI] COMMISSION REGULATION (EU) No 1304/2014 of 26 November 2014 on the technical specification for interoperability relating to the subsystem ‘rolling stock – noise’, 2014-11
[VDV 154] Geräusche von Schienenfahrzeugen des Öffentlichen Personen-Nahverkehrs (ÖPNV), 2011-10

製品の校正
[ISO/IEC 17025]
General requirements for the competence of testing and calibration laboratories, 2017

仕様

■ハードウェア仕様
粗さ測定の変位センサ 機械式変位センサ(接触式リニアゲージ)
変位センサの分解能 0.1µm
変位センサの測定レンジ 12mm
変位センサ先端の半径 7mm (規格適合)
ホイール回転方向の距離測定用センサ インクリメンタルエンコーダ(中空軸タイプ)
サンプリング間隔(ホイール回転方向) 1mm
ホイール幅方向の位置合わせ 任意(手動合わせ、スケール付き)
ホイール幅方向の位置合わせできる幅 60mm
測定速度 4~10 秒 / 1回転
粗さの波長 3.15mm~ホイール円周, 1/3オクターブバンド
製品自体のノイズ < –20dB re 1µm (0.1µm以下)
USBインターフェイス FT232R USB UART IC (FTDI Chip)
USBのコネクタ タイプB(メス)
レールに固定するマグネット ネオジム永久磁石、密閉構造
レールに固定するマグネットの負荷 最大150kg (平面の場合)
対応溝付きレール(EU) Ri 59, Ri 60 (要アクセサリ)
ソフトウェア “m|wheel analyse”
動作温度 -10℃ ~ 40℃
相対湿度 ~80%(~ 31℃の場合)、 ~50%(40℃の場合)
外寸(長さ x 幅 x 高さ) 250mm x 130mm x 175mm
重量 4.5kg (キャリングケース含まず)
電源 5VDC(USB給電)
消費電流 280mA
ハウジング材料 アルミニウム



■ソフトウェア仕様

基本機能 測定条件の保存、測定データの保存
波形のリアルタイム表示 プロット表示
波形のオフライン表示 プロット表示、極座標表示
スペクトルレベル分析 (dB re 1µm) 1/3オクターブバンド [EN 15610]、ナローバンド
次数レベル分析 (dB re 1µm) 1 ~ 40次
ホイールの基本パラメータ 直径
ホイールのパラメータ 多角形化(波状摩耗)、真円度、楕円率、偏心率、[UIC B 169 / DT 405]、[EN 15313]
1/3オクターブ分析(デフォルト実装) [TSI]、[EN ISO 3095:2013]、 [EN ISO 3095:2005]、[VDV 154]、 [prEN 13979-1]
次数分析 ユーザー定義
データファイル形式 アスキーデータ
画像のエキスポート形式 EMFファイル
