Mueller-BBM社製 PAKシステム

は音・振動の基本計測から伝達経路解析、燃焼解析などのような応用評価まで、幅広いアプリケーションを網羅した計測システムです。PAKは音・振動の評価に必要となる全てのアプリケーションを1つのプラットフォームに統合した

解析ソフトウェア

です。

技術サポート

騒音振動解析システム PAK カタログ

特長

アプリケーション一覧
bbm-pak_img.jpg bbm-pak_img2.jpg bbm-pak_img3.jpg bbm-pak_img4.jpg
回転機器
トラッキング
カルマンフィルタリング
回転変動・ねじり振動解析

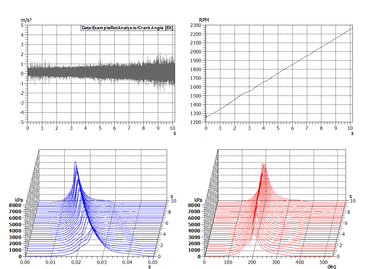

クランクアングル解析
燃焼圧解析
バランシング
騒音
残響音計測
音響インテンシティ
インピーダンスチューブ
サウンドパワー
パスバイ(Outdoor/Indoor)

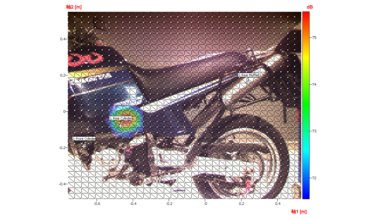

音源探査
FIR Filter、Wavelet

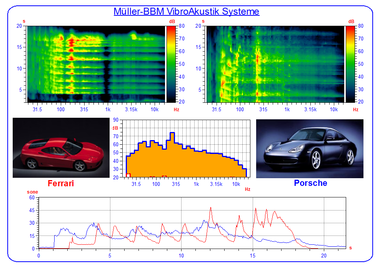

音質
音再生
アコースティックエディタ
非定常心理音響解析
複数音再生比較/評価
Juryテスト
エンジンラフネス
振動
ハンマリング試験
シェーカー加振試験
MIMO
音響加振
モーダル解析(MeScope)

maru_top2.gif 解析 :

実稼動アニメーション、実稼動伝達経路解析、Response Modification Analysis、パネル寄与解析
maru_top2.gif データ表示/解析結果出力 :

Microsoft社Officeビルドイン、データブラウザ、データプリントアウト、SVGグラフ
maru_top2.gif データ管理/計測管理 :

プロジェクトデータベース、ASAM-ODS、データモデル、ハードウェアマネージャ

仕様

一般操作部
ユーザーによる物理量の登録グラフのひな形作成
グラフへのコメント挿入機能
データ名やコメント、設定に関するキーワードによるデータ検索機能
測定データの自動ナンバリング
外部ファイルからのインポート機能、ファイルエクスポート機能

測定部
FFTブロックサイズ 64-262144
ライン数 25-102400
オーバーラップ率 任意
ウェイティング関数 レクタンギュラ、ハニング、フラットトップ、フォース、エキスポネンシャル
平均 なし、リニア、エキスポネンシャル、ピークホールド
トラック 時間、回転数などの各種入力信号、出力信号

ファイル入力
wav,uff,csv,sdf,hms

ファイル出力
wav,uff,csv,sdf,hms,matlab,Me'Scope,rpc3

 ライセンス形態
PC固定ライセンス、フローティング(ネットワーク)ライセンス

コンピューターの推奨仕様
OS:Windows Vista , 7 , 8 (32bit or 64bit)
メモリ:4GB以上
記憶容量:128GB以上
オーディオ入出力:AES/EBU、SP/DIF、アナログ出力
サウンドカード:RME社製 Firefaceシリーズ

カタログダウンロード

騒音振動解析システム PAK カタログ


カタログダウンロード

クリックしてPDFを表示・保存できます
