EZ Motion3(ホイール/エンジンモーション測定器)

EZ Metrology
EZ Motion3(ホイール/エンジンモーション測定器)
0

EZ-Motion2
走行中のホイール・エンジンなどの挙動を測定
動的なカメラ制御により、太陽光の影響を排除



EZ motion3

は屋外で利用可能な

モーションキャプチャシステム

で、ホイールやエンジン、サンルーフや部品挙動の測定にも利用可能です。従来のアライメント測定器と比べ、振動に強く、太陽光の影響も最小限に抑えることで、正確にホイール・エンジンの挙動を計測します。

製品一覧を見る

次世代ホイール/エンジン挙動計測システム カタログ

特長

maru_top2.gif 高精度測定 変位 ±0.07㎜
         角度 ±0.013°
maru_top2.gif 高速サンプリング: 500Hz.
maru_top2.gif 外乱光ノイズ除去フィルタ (太陽光)
maru_top2.gif 暗い環境向けの内蔵の光源 (曇り)
maru_top2.gif 振動のキャンセル機能

飛出し量が少なく、振動に強い
タッチパネルで簡単設定

アプリケーション

● 路面状況によるホイール、エンジン挙動の計測
● 耐久試験時のホイール、エンジン挙動の確認
● ホイール挙動計測による運転性能確認

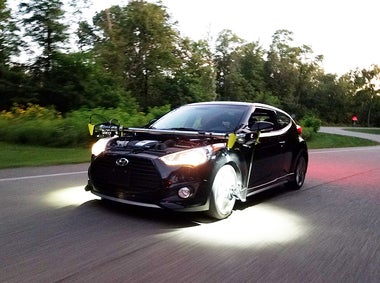

設置

EZ Motion3と付属のマウントキットは様々な自動車への設置が可能です。耐久性が高く軽量なため、測定への影響も少なく、衝突イベントなどでも正確に測定ができます。
強度・耐久試験と操安・乗り心地試験など、要求される用途に応じてカメラシステムを準備しており、計測範囲や精度の調整が可能です。

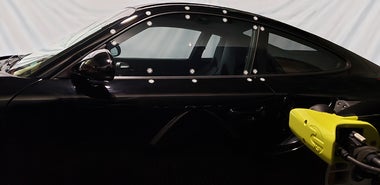

測定ターゲット

データ収集

EZ Motion3はアナログとデジタルデータを同時に記録することが可能で、加速度計やロードセルなどの計測と同期して、評価することができます。
EZ Motion3で計測したデータはマルチポスター試験機で使用するドライブファイルとしても使用できます。一度、EZ Motion3で計測することで、正確なシュミレーションが可能になります。

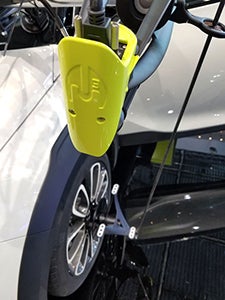

測定用カメラ(モーションキャプチャ方式)

セットアップ

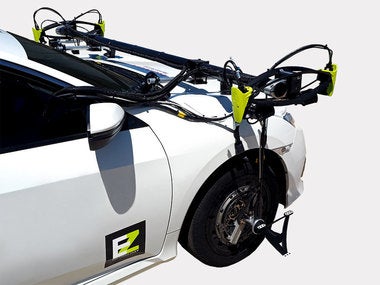

ホイール挙動測定セットアップ

エンジン挙動測定セットアップ

カタログダウンロード

次世代ホイール/エンジン挙動計測システム カタログ


カタログダウンロード

クリックしてPDFを表示・保存できます
