EA - Elektro Automatik GmbH & Co. KG(エレクトロオートマティック / ドイツ)

大容量 回生式直流電子負荷 ELR10000シリーズ

NEW

超コンパクト設計!30kWの大容量直流電子負荷装置!
ELR10000シリーズは1台あたり30kWの電力回生式の直流電子負荷装置です。
DC-DCコンバータやEV車載充電器(OBC)の評価試験など、様々なご用途でご使用いただけます。
現行のELR9000シリーズからより大容量向けに特化し、サイズ・回生効率・コストパフォーマンスなどの面で大幅改良に成功しました。
また、待望の3相200V入力モデルとなるELR10000JPシリーズ(容量は15kW/台)も新製品としてリリースされ、ラインナップも大幅に増えております。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • 電力回生式・大容量直流電子負荷
  • ELR10000シリーズ:1台あたり30kW、3相342-528VAC入力
  • ELR10000JPシリーズ:1台あたり15kW、3相188-229VAC入力
  • わずか4U(178mm)、44kgのコンパクト・軽量設計
  • ランニングコストと排熱を大幅低減できる電力回生式、最大96%の回生効率
  • 最大2000VDC、全18種類の豊富なラインナップ
  • 最大36台並列接続

ご使用例:DC-DCコンバータ評価試験

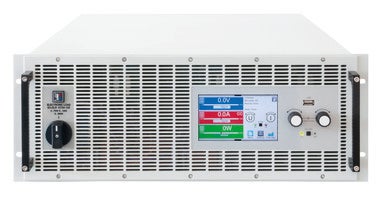

フロントパネルイメージ

出力の設定はフロントパネルの大型LCDタッチパネルおよびダイヤルにて行います。
また、オンサイトでの任意波形・シーケンスの設定も可能です。XY table機能を使用されますと、バッテリーカーブ・FCカーブ・PVカーブを設定頂き、各種模擬電源としてもご使用頂けます。
シーケンス・XY table機能においてはcsvファイル形式での波形の出力および書込みが可能で、ロギング用USBポートから波形を読込ませることもできます。

外部制御用ソフトウェア EA Power Control

本体にUSB/Ethernet/アナログインターフェースを標準装備しており、ソフトウェアEA Power Controlをご使用頂いての外部制御が可能です。インターフェースはオプションでRS232, CAN, Modbusなども追加することができます(オプション参照)。
ソフトウェアは標準添付となり、出力値の設定・コマンド送受信が可能です。拡張ライセンス(有償)による機能拡張を使えば、外部制御による任意波形機能・グラフ機能・複数台コントロール機能も追加されます。

仕様

項目 仕様
AC入力 3相 342-528VAC [ELR10000シリーズ]
3相 188-229VAC [ELR10000JPシリーズ]
周波数 45 - 66Hz
出力モード CC、CV、CP、CRモード
制御精度 <0.1%(CV)、<0.2%(CC)、<1%(CP)
ロードレギュレーション
(0 - 100%)
<0.05%(CV)、<0.15%(CC)
立ち上がり時間
(CC、10 - 90%)
最大300usec
保護モード 過電圧保護(OVP)、過電流保護(OCP)、
過電力保護(OPP)、過昇温保護(OT)、入力異常(PF)
回生効率 93 ~ 96%(モデルによる)
動作温度 0 ~ 50℃
保存温度 -20 ~ 70℃
湿度 <80%、結露無きこと
外形寸法 483mm(W)×178mm(H)×670mm(D)
重量 約44kg
並列運転 最大36台
外部インターフェース USB/Ethernet/アナログ 標準装備
その他:オプションの項をご参照下さい

オプション

外部インターフェースオプション
(USB/Ethernet/アナログ標準装備)

モデルコード 内容
IF-AB-RS232 RS-232 インターフェース
IF-AB-CAN CAN インターフェース
IF-AB-CANO CANopen インターフェース
IF-AB-ECT EtherCAT インターフェース

ソフトウェア拡張オプション
(外部制御による任意波形発生機能など)

モデルコード 内容
LIC-S

EA Power Control拡張ライセンス(1ライセンス)

LIC-M

EA Power Control拡張ライセンス(5ライセンス)

ラインアップ

ELR10000シリーズ 30kW/4Uモデル

モデルコード 電圧 電流 容量
 ELR10060-1000 0-60V 0-1000A 30kW
ELR10080-1000 0-80V 0-1000A
ELR10200-420 0-200V 0-420A
ELR10360-240 0-360V 0-240A
ELR10500-180 0-500V 0-180A
ELR10750-120 0-750V 0-120A
ELR11000-80 0-1000V 0-80A
ELR11500-60 0-1500V 0-60A
ELR12000-40 0-2000V 0-40A

※3相342-528VAC入力となります。
 3相200VAC系統ではご使用になれません。

ELR10000JPシリーズ 15kW/4Uモデル

モデルコード 電圧 電流 容量
 ELR10060-1000JP 0-60V 0-1000A 15kW
ELR10080-1000JP 0-80V 0-1000A
ELR10200-420JP 0-200V 0-420A
ELR10360-240JP 0-360V 0-240A
ELR10500-180JP 0-500V 0-180A
ELR10750-120JP 0-750V 0-120A
ELR11000-80JP 0-1000V 0-80A
ELR11500-60JP 0-1500V 0-60A
ELR12000-40JP 0-2000V 0-40A

※3相188-229VAC入力となります。

比較表

最新モデルELR10000シリーズと従来モデルELR9000シリーズの比較

EA Elektro-Automatik社の電力回生式・直流電子負荷ELR10000/ELR10000JPシリーズは、これまでご好評頂いておりましたELR9000シリーズにさらなる改良を加えた最新モデルとなります。ELR9000シリーズのメリットをさらに突き詰め、ELR10000/ELR10000JPシリーズでは他社の追随を許さない業界最高レベルを様々な項目で実現しています。また、機能面だけでは無く、容量あたりの大幅な低コスト化も実現しております。

3相342-528VAC入力の場合

  容量・サイズ 回生効率 コストパフォーマンス
ELR10000シリーズ


ELR9000HPシリーズ

30kWで4U



容量あたり
30%以上の
省スペース化に
成功!

15kWで3U

最大96%




熱ロスを
大幅削減!

最大94.5%



容量あたり
約30%
低コストに!

業界最高レベルをさらに更新!

3相188-229VAC入力の場合

  容量・サイズ 回生効率 コストパフォーマンス
ELR10000JPシリーズ


ELR9000シリーズ

15kWで4U



容量あたり
20%以上の
省スペース化に
成功!

3.1-9.3kWで3U

最大96%




熱ロスを
大幅削減!

最大94.5%



容量あたり
約20%
低コストに!

業界最高レベルをさらに更新!

ダウンロード

大容量 回生式直流電子負荷ELR10000/ELR10000JPシリーズ

ダウンロード

技術資料【電力回生式直流電子負荷の2つのメリット】
