Scribner Associates(スクリブナーアソシエイツ / USA)

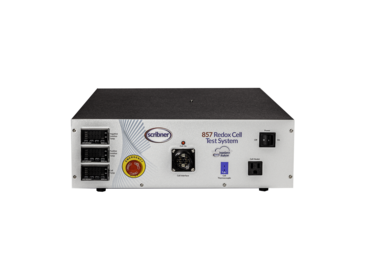

857型 レドックスフロー電池評価システム

溶液制御と充放電制御が連動した評価装置
米国スクリブナー社製 857 型レドックス・フロー電池評価システムは、ポテンショ /ガルバノスタット、流量制御電子ユニット、溶液調整システムから構成されます。 レドックス・フロー電池の充放電やインピーダンスによる内部抵抗測定が可能です。 また、オプションで任意のポイントのデータ収集モジュールを追加できます。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

  • ポテンショスタット
    • 電流レンジ:70mA, 700mA, 7A
    • 最小分解能:4.88μA @70mAレンジ
    • 制御電位:±3V vs.WE
    • 電流分解能:152μV
    • データ収集速度:10point/sec
  • インピーダンスアナライザ内蔵:1mHz~10kHz
  • 完全PC 制御での充放電・流量・温度制御・リアルタイムデータ収集
    (FlowCell ソフトウェア)
  • OCV、充放電中のインピーダンス測定(EIS, HFR)
  • セル電圧・ハーフセル電圧測定対応(EIS, HFR測定含)
  • SOC(State of Charge)測定用の電圧端子付
  • イオン溶液フロー部は全て非金属製(流量制御部含)
    (流量制御範囲:1ml/min~1,000mL/min)
  • セル・溶液温度制御:50℃まで
  • オプションデータ測定機能:温度 8入力、電圧 8入力

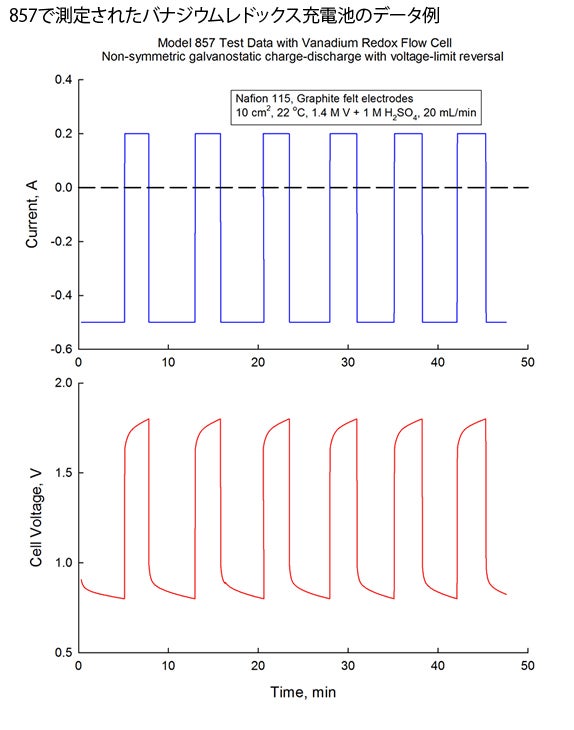

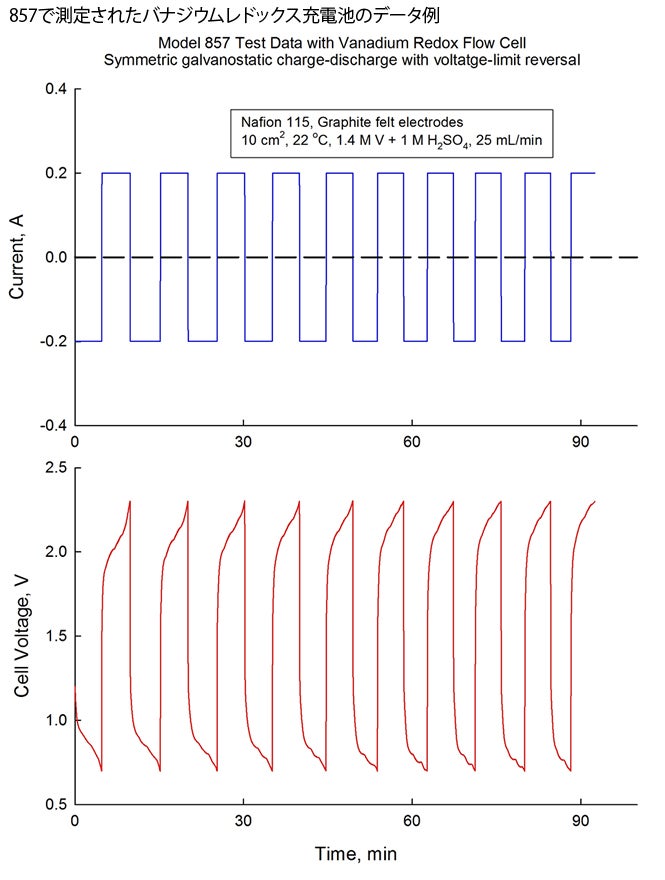

充放電試験データ例

※画像はクリックして拡大

オプション

RFB レドックスフロー電池シングルセル

857型 レドックスフロー電池評価システムと組合せて使用可能な、Scribner社製のレドックスフロー
電池のシングルセル組立てキットです。

特長

■ ボルト締結式で容易に分解、組み立てが可能

■ アクティブエリア:5cm2 / 25cm2

■ ギャップの有/無、電極タイプとその厚みの変更も可能

■ 接液部分はオール非金属、化学耐性プラスチック使用

■ 流路部:超高純度POCOグラファイト

■ 使用温度範囲:~120℃

構成部品

● SGL Carbon SIGRACELLR グラファイトフェルト

● PTFE(Teflon R)流路フレーム

● 精密機械加工サーペンタインフロー流路プレート

  • フローパターンはカスタム対応可能

● 集電板(金メッキ銅版)

● 溶液供給口付きアルミニウムエンドプレート

  • 供給/排出ポート用スウェジロック継手付き
  • カートリッジヒータ付属
  • 熱電対差し込み孔付き

● 締結用ボルトナットキット

※RFB用の電解質膜は含まれません。

関連ソリューション

ElectroCell社製 Micro Flow Cell

燃料電池やレドックスフロー電池にも使用可能な小型の電気化学セルハードウェアです。
ボルト締結式で分解・組立てが容易な構造となっており、様々な化学物質の評価に対応
できるよう構成品の部材の選択も可能です。

特長

■ 最大4つの分割フローが可能

■ 溶液が漏れにくい構造

■ 電極の材料を選択可能

  • Pb, Ni, DSA-Cl2, 他
  • SS, DSA-O2(pH<2の場合推奨)

■ 内部の加熱/冷却に対応した設計

■ 小さなセル内部容積

主な仕様

● 分割フロー数:最大4

● 最大流量:0.18~1.5 L/min

● 内容積/セル:10 mL

● 流速/セル:0.05~0.4 m/sec

● 使用温度範囲:フレーム材料の耐熱による

● 電極面積:10 cm2

● 外形寸法:120 mm(H) x 70 mm(W) x 33 mm(L)

● 配管接続口:セル装着側 1/8”NPT、外部接続側1/4”

● 電極材料:Pb, PbO2, Ti, DSA-O2, DSA-Cl2, PbO2 on Ti, Pt on Ti,Ir on Ti, SS, Fe, Zn, Ni, Cu, Sn, Graphite(その他ご相談)

● フレーム材料:PTFE(Teflon), Standard PVDF, PP(その他ご相談)

● イオン交換膜:Nafion-423(標準)、目的とするイオン種に合わせて用意

● ガスケット:バイトン(標準)
EPDM, クロロプレン、シリコン、ニトリル、ブチルも選択可能

● ハードウェア:ステンレス鋼
