Lake Shore Cryotronics Inc.(レイクショア / USA)

温度センサー パッケージ(取り付け冶具)

レイクショアの温度センサーには、標準パッケージとしてセンサーが剥き出しになっているベアチップを始め、小型の真空ハーメチックタイプ(SD)、これとアダプタを組み合わせたタイプ、円筒形の銅製キャニスタータイプ、それをボビンに取り付けたタイプと、用途に応じて様々な形状が用意されています。

(株)東陽テクニカ 理化学計測部
phone03-3245-1103
Email:lakeshore[at]toyo.co.jp

特長

レイクショアの温度センサーには、標準パッケージとしてセンサーが剥き出しになっているベアチップを始め、小型の真空ハーメチックタイプ(SD)、これとアダプタを組み合わせたタイプ、円筒形の銅製キャニスタータイプ、それをボビンに取り付けたタイプと、用途に応じて様々な形状が用意されています。アダプタと組み合わせたタイプには測定対象物にネジで止めたり、ボルトで締めたり、半田付けしたり、穴にはめ込んだりできるパッケージもあります。ボビンタイプにはリード線からの熱流入を防ぐヒートシンクの効果があります。また、GaAlAsダイオードセンサー、白金抵抗センサー、シリコンダイオードセンサーには特殊な形状をしたパッケージもあります。

ベアチップ

BC
リード線  :2本(42AWG)
リード線材質  :銅
BG
リード線  :2本(44AWG)
リード線材質  :金
BR
リード線  :無し


SD パッケージ

SD

SD(Cernox TM)

  • 平面に接着またはクランプして使用する小型のパッケージ
  • インジウム、シルバーエポキシ、2850スタイキャストエポキシによりマウントが可能
  • COクランプにより簡易に固定可能

パッケージ材料:
ボディと蓋がアルミナ、基盤がサファイア。基盤と蓋の表面はモリブデンとマンガンによるメタライゼーション、ニッケルと金によるメッキ。ハーメチックシールは、金スズによる半田である。

リード線数:2

リード線材料:シリコンダイオード:コバール

セルノックス:
60/40SnPbにより半田づけされた金メッキの銅

重量:0.03g

制限:高温側の使用温度範囲は500K

SD パッケージを使用したマウントアダプタ付パッケージ

CO

このクランプは、SDセンサーをスプリングでサンプルの表面に押し付けながらコンタクトします。そして、容易にセンサーを取り外したり交換したりできます。

CU/CU-HT & DI

銅製ボビン内の平面にSDパッケージのセンサーが半田付けされており、センサーのリード線はサーマルアンカーの効果を得るためにこのボビンに巻き付けてあります。取り付け用のネジは別途ご用意下さい。ねじ穴は、M3規格に対応しております。CUタイプは、上記のセンサーのリード線が4本に、DIタイプはリード線が2本になっています。

CY

このセンサーはCUパッケージより少し大きく、ねじ穴がボビンの中心に位置しています。形状が少し大きいため堅牢です。ねじ穴は、M3規格に対応しております。リード線は2本です。

LR

シリンダ状に空けた穴に取り付けやすいように円柱に近い形状をしたタイプです。直径3.2mmの穴に挿入できるように設計されています。

BO

マウントブロックにSDタイプのセンサーが半田付けされており、リード線もサーマルアンカーの効果を得るため酸化ベリリウムを挟んでマウントブロックに固定されています。一般にリード線からセンサー素子への熱流入は大きく、正しくサーマルアンカーを設けないと温度測定誤差を大きくします。このタイプのマウントアダプタはリード線とセンシング素子の温度を同一にしますので、問題を小さくします。

ET

ネジタイプのマウントアダプタ付きセンサーです。6角ネジの頭の一面にセンサーを取り付ける為の掘り込みがあり、ここにSDタイプのセンサーが半田付けされています。ネジには標準的なインチネジ(SAE6-32)が切ってあり、サンプル側の取り付け穴にねじ込んで固定します。

MT

このマウントアダプタはETタイプと似ていますが、ネジの頭部に切り込まれた隙間にセンサー素子が取り付けられていることと、メートル規格のネジ山が切られていることが異なります。

銅製キャニスターパッケージ

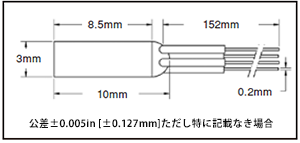

AA

対応センサーの種類:
セルノックス、ゲルマニウム、酸化ルテニウム
パッケージの材質:
円筒形の銅製キャニスター、金メッキ、酸化ベリリウム、スタイキャストエポキシ
リード線:
4本、線径32AWG(0.24mm)、長さ15cm
リード線材質:
ポリイミドで絶縁されたリン青銅線
重量:
0.197g~0.416g(センサーにより異なります)

マウントアダプタ付き銅キャニスターパッケージ

CD

対応センサーの種類:
セルノックス、ゲルマニウム、酸化ルテニウム
アダプタの材質:
銅製ボビン、金メッキ、センサーはスタイキャストエポキシ
エポキシでボビンに接着
リード線:
QUAD-LEAD、長さ914mm、線径36 AWG、カラーコード付き
リード線材質:
ポリイミドで絶縁されたリン青銅

専用パッケージ

以下のセンサーは特殊な形状をしています。

  • GaAlAsダイオードセンサー  :TG-120P、TG-120PL
  • 白金抵抗センサー  :PT-102、PT-103、PT-111
  • シリコンダイオードセンサー  :DT-414、DT-421、DT-621-HR
