ハイパワープログラマブル交流電源 RSシリーズ

1筐体で90kVAに対応 多機能・ハイパワー電源

RSシリーズはAC/DC/AC+DC出力が可能なハイパワープログラマブル電源です。1筐体で90kVA出力可能で、標準で540KVAまで、最大で1MVAまで並列拡張可能です。高調波ノイズの重畳、瞬停、欠相、周波数スイープ、振幅変調、位相変換などの試験が可能です。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp

特長

  • ハイパワー・プログラマブルACおよびDC電源
  • 最高540kVAまで90kVA単位でマルチユニット構成が可能
  • 任意波形生成や高調波形による歪みプログラミング
  • ソースとシンク電力モード間を自動クロスオーバー
  • 双方向の"グリーン"電力ソリューションに最適
  • 定格出力と同じ電力までシンクでき、系統へ回生 (-SNKオプション)
  • DSPベースのデータ収集システムでAC電源と負荷パラメータを連続モニタリング
  • 電圧/電流波形キャプチャ機能
  • 標準でRS232C USBとGPIBを装備、オプションでLAN追加可能

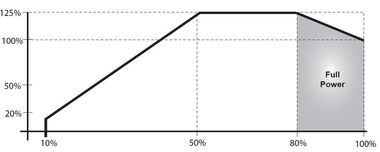

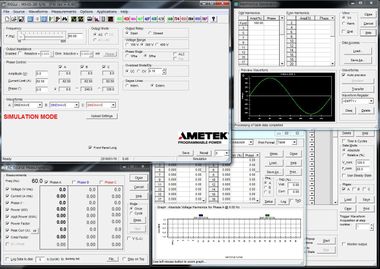

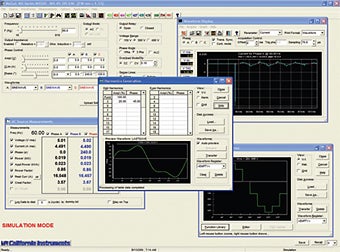

WindowベースのGUIソフトウェア

全てのパラメータを制御できます

  • シーケンスプログラムの作成、実行、保存
  • 任意波形の作成と保存
  • 測定値の表示とロギング
  • 出力電圧/電流波形のキャプチャと表示
  • 高調波電圧/電流測定

シーケンスプログラム

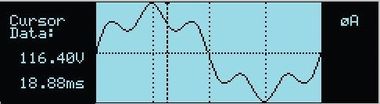

三相電圧波形をキャプチャ

仕様

AC出力

型番 相数 容量 電圧 電流(単相) 電流(単3/3相) ピーク電流 周波数 ノイズ
RS90-3Pi 3相 90kVA 0-150V
0-300V
0-200A
0-100A
720A
360A
16-819Hz 2Vrms
3Vrms
RS180-3Pi 3相 180kVA 0-150V
0-300V
0-400A
0-200A
1440A
720A
16-819Hz 2Vrms
3Vrms
RS270-3Pi 3相 270kVA 0-150V
0-300V
0-600A
0-300A
2160A
1080A
16-819Hz 2Vrms
3Vrms
RS360-3Pi 3相 360kVA 0-150V
0-300V
0-800A
0-400A
2880A
1440A
16-819Hz 2Vrms
3Vrms
RS450-3Pi 3相 450kVA 0-150V
0-300V
0-1000A
0-500A
3600A
1800A
16-819Hz 2Vrms
3Vrms
RS540-3Pi 3相 540kVA 0-150V
0-300V
0-1200A
0-600A
4320A
2160A
16-819Hz 2Vrms
3Vrms

DC出力/AC+DC出力

型番 相数 容量 電圧 電流(単相) 電流(単3/3相) ピーク電流 周波数 ノイズ
RS90-3Pi 3相 45kW 0-200V
0-400V
0-100A
0-50A
360A
180A
16-819Hz 2Vrms
3Vrms
RS180-3Pi 3相 90kW 0-200V
0-400V
0-200A
0-100A
720A
360A
16-819Hz 2Vrms
3Vrms
RS270-3Pi 3相 135kW 0-200V
0-400V
0-300A
0-150A
1080A
540A
16-819Hz 2Vrms
3Vrms
RS360-3Pi 3相 180kW 0-200V
0-400V
0-400A
0-200A
1440A
720A
16-819Hz 2Vrms
3Vrms
RS450-3Pi 3相 225kW 0-200V
0-400V
0-500A
0-250A
1800A
900A
16-819Hz 2Vrms
3Vrms
RS540-3Pi 3相 270kW 0-200V
0-400V
0-600A
0-300A
2160A
1080A
16-819Hz 2Vrms
3Vrms

AC入力

型番 相数 容量 電圧 電流
(187VLL)
電流
(207VLL)
ピーク電流 周波数 効率 力率 絶縁電圧
(入力-出力)
絶縁電圧
(入力-シャーシ)
RS90-3Pi 3相 106kVA 208VLL±10%
230VLL±10%
440VLL±10%
480VLL±10%
350A 314A 460Apk 47-63Hz 85% 0.95 2200Vac 1350Vac
RS180-3Pi 3相 212kVA 208VLL±10%
230VLL±10%
440VLL±10%
480VLL±10%
350Ax2 314Ax2 460Apk x2 47-63Hz 85% 0.95 2200Vac 1350Vac
RS270-3Pi 3相 318kVA 208VLL±10%
230VLL±10%
440VLL±10%
480VLL±10%
350Ax3 314Ax3 460Apk x3 47-63Hz 85% 0.95 2200Vac 1350Vac
RS360-3Pi 3相 424kVA 208VLL±10%
230VLL±10%
440VLL±10%
480VLL±10%
350Ax4 314Ax4 460Apk x4 47-63Hz 85% 0.95 2200Vac 1350Vac
RS450-3Pi 3相 430kVA 208VLL±10%
230VLL±10%
440VLL±10%
480VLL±10%
350Ax5 314Ax5 460Apk x5 47-63Hz 85% 0.95 2200Vac 1350Vac
RS540-3Pi 3相 636kVA 208VLL±10%
230VLL±10%
440VLL±10%
480VLL±10%
350Ax6 314Ax6 460Apk x6 47-63Hz 85% 0.95 2200Vac 1350Vac

共通仕様

設定分解能
ACモード DCモード AC+DCモード 周波数
(16-81.9Hz)
周波数
(82-819Hz)
位相
(A相に対するB/C相)
0.1V 0.1V AC 0.1V
DC 0.01V
0.01Hz 0.1Hz 0.1°
確度
ACモード DCモード 周波数 位相
(16-100Hz)
位相
(100-500Hz)
位相
(>500Hz)
±0.3V ±1V ±0.01% 1.5°
THD 変動率 DCオフセット
16-66Hz 66-500Hz >500Hz 負荷変動率 ライン変動率
0.50% 1.00% 1.50% DC-100Hz : 0.25%FS
>100Hz : 0.5%FS
0.10% <20mV

ハードウェア構成

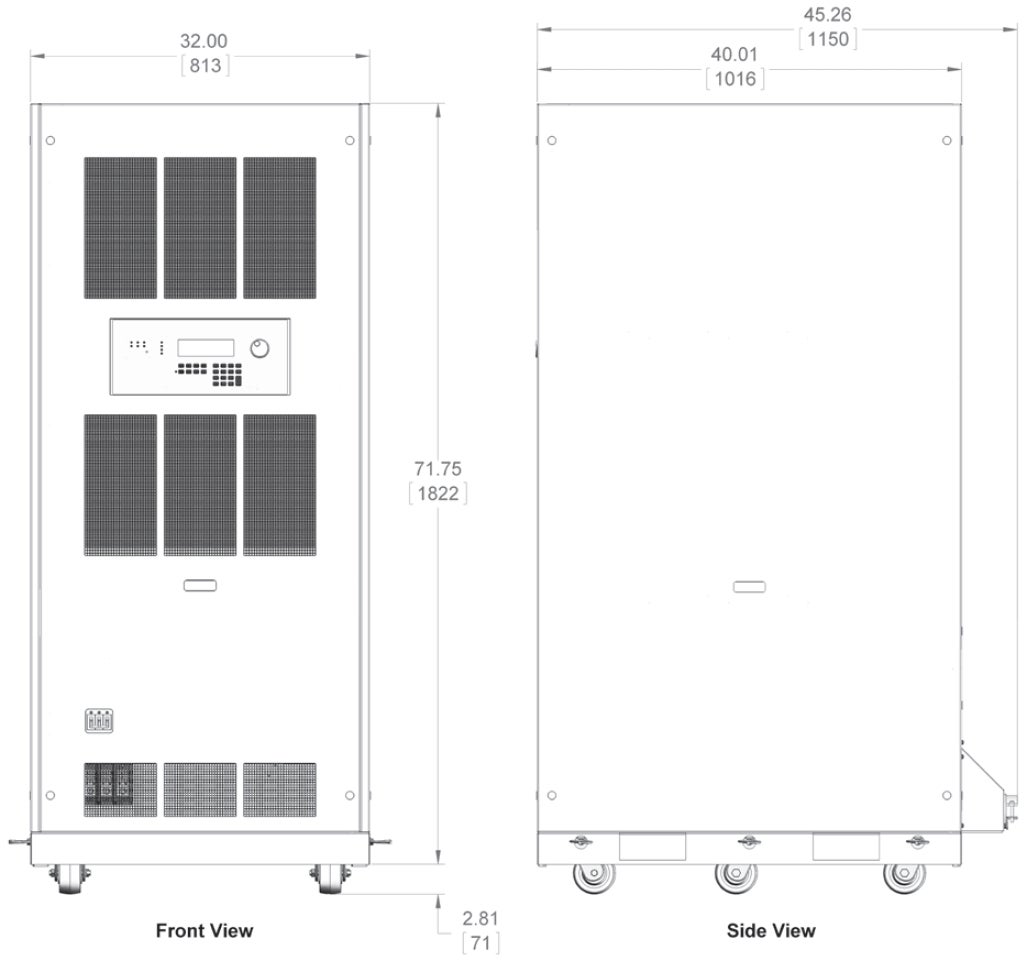

寸法・重量

型番 奥行き 高さ 重量
RS90-3Pi 812mm 1016mm 1930mm 748kg
RS180-3Pi RS90 x2
RS270-3Pi RS90 x3
RS360-3Pi RS90 x4
RS450-3Pi RS90 x5
RS540-3Pi RS90 x6

オプション

RSシリーズ オプション

品番 内容
-160 DO160/EUROCAEテストファームウェア / DO160 A-Fソフトウェア
-411 IEC61000-4-11 テストファームウェア
-413 IEC61000-4-13 混変調ジェネレータ
-704 MIL-STD 704 Rev.A-Fソフトウェア & D&E ファームウェア
-A350 Airbus A350試験ソフトウェア
-ABD Airbus ABD0100.1.8 テストソフトウェアスイート
-ARIB Airbus ABD0100.1.8, AMD24, A350テストソフトウェアスイート
-AMD Airbus AMD24 テストソフトウェアスイート
-B787 ボーイング787テスト Rev.C

-ES 非常停止ボタン追加
-HF 周波数拡張(~905Hz)
-HV 出力電圧拡張(0-400V)
-LAN LANインターフェース追加
-LF 周波数制限(~500Hz)
-FC 周波数制御確度抑制(0.01%→0.15%)
-LKM 複数台シャーシ同期 マスター用
-LKS 複数台シャーシ同期 スレーブ用
-SNK ACシンク追加
-SNK-DC DCシンク追加
-EXTD HIL用入力追加

ラインアップ

RSシリーズ ラインナップ

型番 内容 備考
RS90-3Pi 90kVAプログラマブル交流電源、3相モデル
RS180-3Pi 180kVAプログラマブル交流電源、3相モデル RS90-3Pi x2台
RS270-3Pi 270kVAプログラマブル交流電源、3相モデル RS90-3Pi x3台
RS360-3Pi 360kVAプログラマブル交流電源、3相モデル RS90-3Pi x4台
RS450-3Pi 450kVAプログラマブル交流電源、3相モデル RS90-3Pi x5台
RS540-3Pi 540kVAプログラマブル交流電源、3相モデル RS90-3Pi x6台

ダウンロード

RSシリーズ 和文カタログ

ダウンロード

RSシリーズ 英文データシート

ダウンロード

英文マニュアル、制御ソフトなど(メーカーサイト)

http://www.programmablepower.com/ac-power-source/RS/Downloads.htm

和文マニュアル

psst@toyo.co.jp へお問い合わせください
