1筐体で90kVAに対応 シンプルなハイパワー電源
BPSシリーズは1筐体で90kVAまで出力が可能なハイパワープログラマブル電源です。シンプルながら制御用GUIソフトが用意されており、各種設定や出力電圧・電流などの確認がコンピュータから行えます。SCPIにも対応しておりますので自動検査システム（ATE）などにもご活用いただけます。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail：keisoku[at]toyo.co.jp
特長
- ハイパワー・プログラマブルAC電源
- 30,45,75,90kVAモデル、マルチユニット構成で最大180kVA
- ＬＣＤディスプレイメニューによりフロントパネルから完全に操作可能
- 819Hzの出力周波数範囲により航空宇宙用途に対応
- 最大4.5のクレストファクタ
- シーケンス機能でACラインの外乱をシミュレート
- WindowsベースのGUIンソフトウェア
- 標準でRS232C USBとGPIBを装備、オプションでLAN追加可能
パラメータ測定機能
一般的なAC測定パラメータは、自動的に内蔵のデータ収集システムにより提供されます。フロントパネルLCDディスプレイに、周波数、実効値、電流実効値、ピーク電流、クレストファクタ、実行電力（W）、皮相電力（VA）と力率を表示できます。
波形取り込み

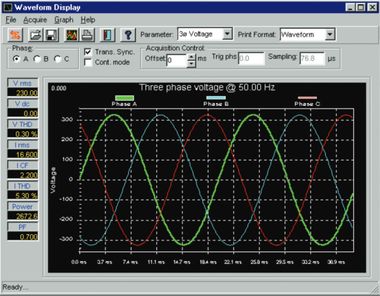

4kポイントの深い波形バッファを用いて電圧および電流波形をサンプリングします。波形の取得は、特定の位相角や、シーケンスプログラムからトリガをかけることができます。フロントパネルのLCDディスプレイに捕捉した波形にカーソルとリードアウト表示できます。またGUIプロフラムでは、波形データ表示、印刷、ディスクに保存ができます。
仕様

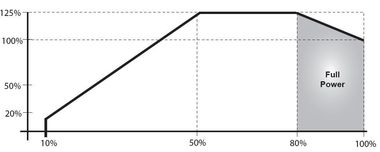

AC出力
| 型番 | 相数 | 容量 | 電圧 | 電流（単相） | 電流（単3/3相） | ピーク電流 | 周波数 | ノイズ |
|---|---|---|---|---|---|---|---|---|
| BPS30-1Pi | 単相 | 30kVA | 0-150V 0-300V |
0-200A 0-100A |
ー | 900Apk 450Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS30-3Pi | 3相 | 30kVA | 0-150V 0-300V |
ー | 0-66.7A 0-33.3A |
300Apk 150Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS45-1Pi | 単相 | 45kVA | 0-150V 0-300V |
0-300A 0-150A |
ー | 900Apk 450Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS45-3Pi | 3相 | 45kVA | 0-150V 0-300V |
ー | 0-100A 0-50A |
300Apk 150Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS75-3Pi | 3相 | 75kVA | 0-150V 0-300V |
ー | 0-166A 0-83A |
600Apk 300Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS90-3Pi | 3相 | 90kVA | 0-150V 0-300V |
ー | 0-200A 0-100A |
600Apk 300Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS150-3Pi | 3相 | 150kVA | 0-150V 0-300V |
ー | 0-332A 0-166A |
1200Apk 600Apk |
16-819Hz | 2Vrms 3Vrms |
| BPS180-3Pi | 3相 | 180kVA | 0-150V 0-300V |
ー | 0-400A 0-200A |
1200Apk 600Apk |
16-819Hz | 2Vrms 3Vrms |
AC入力
| 型番 | 相数 | 容量 | 電圧 | 電流 (187VLL) |
電流 (208VLL) |
ピーク電流 | 周波数 | 効率 | 力率 | 絶縁電圧 (入力-出力) |
絶縁電圧 (入力-シャーシ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BPS30-1Pi | 単相 | 30kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
116A | 105A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS30-3Pi | 3相 | 30kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
116A | 105A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS45-1Pi | 単相 | 45kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
175A | 157A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS45-3Pi | 3相 | 45kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
175A | 157A | 230Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS75-3Pi | 3相 | 75kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
292A | 261A | 460Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS90-3Pi | 3相 | 90kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350A | 314A | 460Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS150-3Pi | 3相 | 150kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
292A x2 | 261A x2 | 460Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
| BPS180-3Pi | 3相 | 180kVA | 208VLL±10% 230VLL±10% 440VLL±10% 480VLL±10% |
350A x2 | 314A x2 | 460Apk | 47-63Hz | 85% | 0.95 | 2200Vac | 1350Vac |
共通仕様
| 設定分解能 | |||||
|---|---|---|---|---|---|
| AC電圧 | 電流リミット （3相モード） |
電流リミット （単相モード） |
周波数 （16-81.9Hz） |
周波数 （82-819Hz） |
位相 （A相に対するB/C相） |
| 0.1V | 0.1A | 1A | 0.01Hz | 0.1Hz | 0.1° |
| 確度 | |||||
| AC電圧 | 電流リミット | 周波数 | 位相 | ||
| ±0.3V | 0.5% | ±0.01% | < 0.5° + 0.2°/ 100 Hz（平衡負荷時） | ||
| THD | 変動率 | DCオフセット | |||
| 16-66Hz | 66-500Hz | ＞500Hz | 負荷変動率 | ライン変動率 | |
| 0.50% | 1.00% | 1.25% | 16-100Hz : 0.25%FS >100Hz : 0.5%FS |
0.1% ～ 10% | <20mV |
ハードウェア構成
寸法・重量
| 型番 | 幅 | 奥行き | 高さ | 重量 |
|---|---|---|---|---|

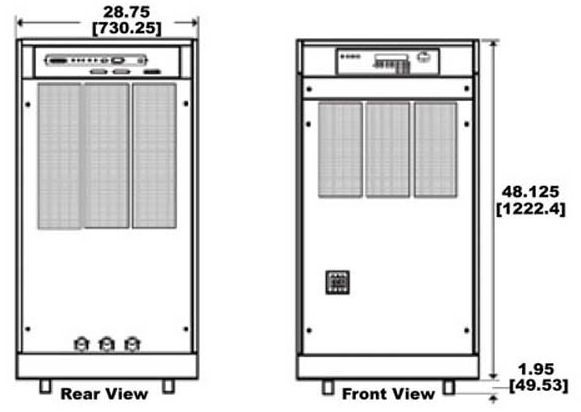

| BPS30-1Pi | 731mm | 876mm | 1270mm | 522kg |
| BPS30-3Pi | 731mm | 876mm | 1270mm | 522kg |
| BPS45-1Pi | 731mm | 876mm | 1270mm | 522kg |
| BPS45-3Pi | 731mm | 876mm | 1270mm | 522kg |

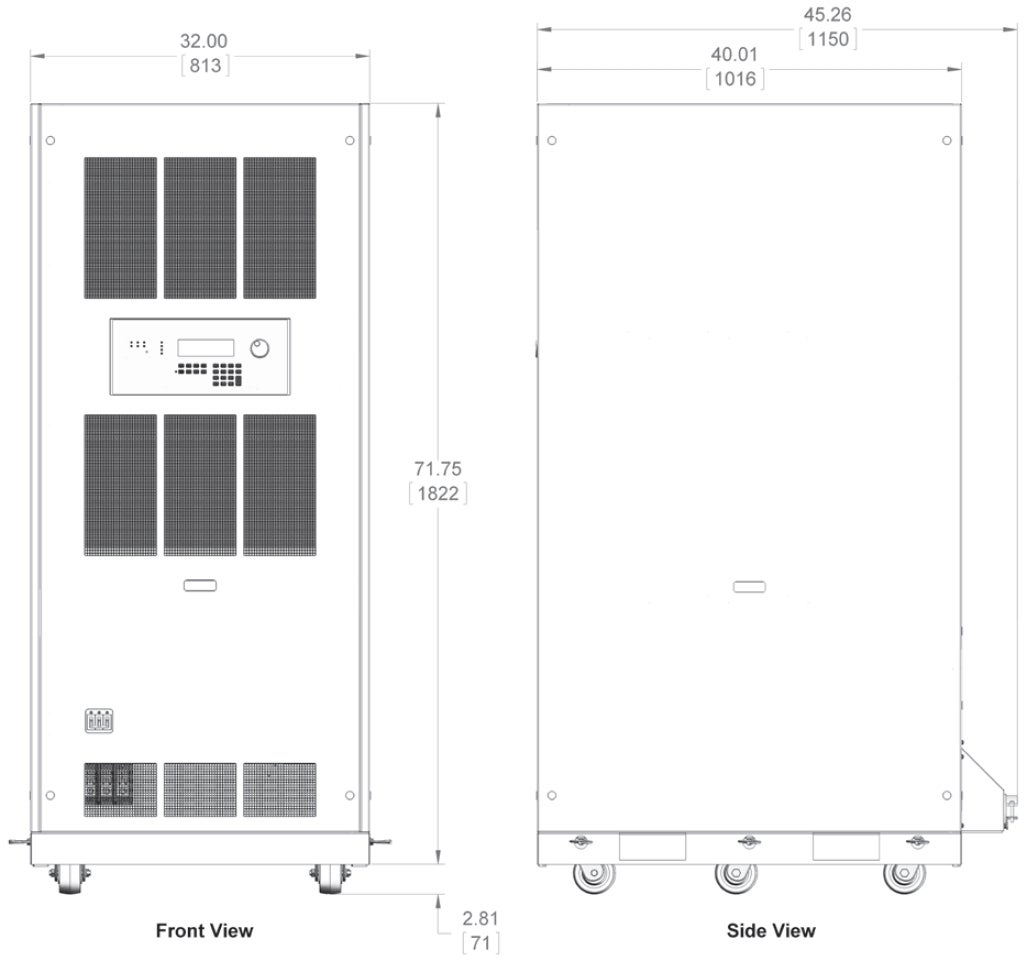

| BPS75-3Pi | 812mm | 1016mm | 1930mm | 748kg |
| BPS90-3Pi | 812mm | 1016mm | 1930mm | 748kg |
| BPS150-3Pi | BPS75-3Pi x2 | |||
| BPS180-3Pi | BPS90-3Pi x2 | |||
BPS30-1Pi、BPS30-3Pi、BPS45-1Pi、BPS45-3Pi
BPS75-1Pi、BPS90-3Pi
オプション
BPSシリーズ オプション
| 品番 | 内容 |
|---|---|
| -ES | 非常停止ボタン追加 |
| -HV | 出力電圧拡張（0-400V） |
| -LAN | LANインターフェース追加 |
| -LF | 周波数制限（～500Hz） |
ラインアップ
BPSシリーズ ラインナップ
| 型番 | 内容 | 備考 |
|---|---|---|
| BPS30-1Pi | 30kVAプログラマブル交流電源、単相モデル | |
| BPS30-3Pi | 30kVAプログラマブル交流電源、3相モデル | |
| BPS45-1Pi | 45kVAプログラマブル交流電源、単相モデル | |
| BPS45-3Pi | 45kVAプログラマブル交流電源、3相モデル | |
| BPS75-3Pi | 75kVAプログラマブル交流電源、3相モデル | |
| BPS90-3Pi | 90kVAプログラマブル交流電源、3相モデル | |
| BPS150-3Pi | 150kVAプログラマブル交流電源、3相モデル | BPS75-3Pi x2 |
| BPS180-3Pi | 180kVAプログラマブル交流電源、3相モデル | BPS90-3Pi x2 |
ダウンロード
BPSシリーズ 和文カタログ
BPSシリーズ 英文データシート
英文マニュアル、制御ソフトなど（メーカーサイト）
https://www.powerandtest.com/power/ac-power-sources/bps-series
