大容量・双方向直流電源システム　PSB-RACKシリーズ

NEW

±180kWの双方向直流電源システムを1ラックで実現！

本製品はPSB10000WRシリーズを用いた、大容量双方向直流電源システムです。世界最高レベルの電力効率(力行/回生)で、19インチラック1本で180kWの大容量システムを実現。100kW前後のシステムはもちろん、ラックを連結する事で、300kWや500kW、さらには1MW以上の電源構築が可能です。電圧も2000Vまで対応しておりますので、電動化に伴うモータ/インバータなどの高電圧電装部品の評価や、数百kWクラスの大容量バッテリーの充放電試験などに最適なシステムです。
また、システムへの入力は三相200V系、400V系どちらにも対応しており、国内外の様々な環境下でご使用頂けます。

世界各国の自動車メーカーで圧倒的な導入実績を誇るEA（EA Elektro-Automatik）のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
URL：https://www.toyo.co.jp/lp/ea/

株式会社東陽テクニカ　理化学計測部
03-3245-1103
電源トップページへ戻る
Email: keisoku@toyo.co.jp

特長

19インチラック(高さ1900mm)一本で最大180kWの超コンパクト設計
高効率(最大95.8%)でエネルギーロスを最小限に抑え、脱炭素化へ貢献
1000Vモデルを標準ラインナップしており、低圧系はもちろん750Vを超えるような装置向け試験にも十分対応
(最大2000Vまでの高電圧ニーズにも対応可能）
システムへの入力は三相200V系、400V系どちらにも対応
*三相200V入力時はシステム容量が60%になります
安全制御機構搭載

1000Vモデル出力範囲
(0-1000V / ±480A / ±180kW)

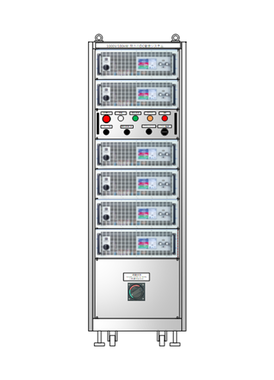

【システムイメージ】

【安全制御機構】

安全制御機構

【ご使用例：大容量車載モータ試験ベンチのバッテリーシミュレータとして】

ご使用例：大容量車載モータ試験ベンチのバッテリーシミュレータとして

【ご使用例：大容量バッテリーの充放電試験】

ご使用例：大容量バッテリーの充放電試験

仕様

モデル		1000V/180kW	1000V/90kW
動作範囲
定格容量		±180kW (三相380～480VAC±10％) ±108kW (三相208VAC±10％）	±90kW (三相380～480VAC±10％) ±54kW (三相208VAC±10％）
定格電圧		0~1000V	0~1000V
定格電流		-480A～+480A	-240A～+240A
出力モード
出力モード		CV, CC, CP, CRモード
電圧(CV)制御確度		<0.1％ of Vnom
電流(CC)制御確度		<0.2％ of Inom
電力(CP)制御確度		<0.3％ of Pnom
AC入力
AC入力*		三相208V±10％ / 三相380～480VAC±±10％, 45～66Hz 配線：3線＋アース (L1, L2, L3, PE)
効率(最大)**		95.8％
力率		>0.99
定格電流		Max 366A/相	Max 168A/相
漏電電流		<60mA	<30mA
一般仕様
電源本体による保護機能		過電圧保護(OVP)、過電流保護(OCP)、過電力保護(OPP)、高温保護(OT)、入力異常(PF)
安全制御機構		漏電遮断器、ステータスランプ、非常停止釦、警報ブザー、外部接点入出力端子、背面扉インターロック、積層表示灯(オプション)
外部通信	標準	USB / Ethernet
外部通信	オプション	RS232, CAN, Modbus, CANopen, EtherCAT, Profinet, Profibusなど
動作温度		0~50°C
保存温度		-20～70°C
湿度		80％以下、結露無きこと
高度		<2000m
外形寸法		570mm (W) x 1856 (H) x 1000 (D)	570mm (W) x 1356 (H) x 1000 (D)
重量		約400kg	約250kg

＊入力AC208V使用時は定格出力が60%に制限されます
＊＊定格電圧100%で定格出力100%出力時
