Lake Shore Cryotronics Inc.(レイクショア / USA)

Lake Shore社製 トランスバースプローブ

オンラインストア掲載製品

Lake Shore社製 ガウスメータ用トランスバース型プローブです。
サンプルの形状や磁場強度、磁場の周波数に合わせて選択可能です。

(株)東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp

特長

425/455/475型用

  周波数範囲 測定レンジ 軸材料 軸の厚み
[mm]
軸の長さ
[mm]
HMMTB-6JXX-VF DC HST-4 真鍮 1.55 50.8, 101.6, 203.2
HMMTB-6JXX-VR HSE
HMMT-6JXX-VF DC~400Hz HST-4 アルミニウム 1.55 50.8, 101.6, 203.2,
304.8, 457.2
HMMT-6JXX-VR DC~800Hz HSE アルミニウム 1.55 50.8, 101.6, 203.2,
304.8, 457.2
HMNT-4EXX-VF HST-4 ファイバグラス樹脂 1.14 50.8, 101.6
HMFT-2903-VH フレキシブルチューブ 0.508 76.2
HMFT-3E03-VF 0.635
HMFT-4F15-VF 1.143 381
HMNT-4EXX-VR DC~20kHz HSE ファイバグラス樹脂 1.143 50.8, 101.6
HMFT-2903-VJ フレキシブルチューブ 0.508 76.2
HMFT-3E03-VR 0.635
HMFT-4F15-VR フレキシブルチューブ、
ファイバグラス
1.143 381
HMFT-4F15-VR-HF DC~50kHz HSE フレキシブルチューブ、
ファイバグラス
1.143 381

* "XX"にはプローブ軸の長さに応じてインチ表記の数字を当てはめて下さい。

ミリ表記
[mm]
インチ表記
[inch]
50.8 02
76.2 03
101.6 04
203.2 08
304.8 12
ミリ表記
[mm]
インチ表記
[inch]
381 15
457.2 18
914.4 36
1524 60

**測定レンジの詳細は仕様およびこちらのページをご覧下さい。

460型用(450/421型共通)

  周波数範囲 測定レンジ 軸材料 軸の厚さ
[mm]
軸の長さ
[mm]
MMT-6JXX-VG DC HST-2 アルミニウム 1.55 50.8, 101.6, 203.2,
304.8, 457.2
MMTB-6JXX-VG 真鍮 50.8, 101.6, 203.2
MMTB-6JXX-VH HSE-1
MMT-6JXX-VH DC, 10~100Hz HSE-1 アルミニウム 1.55 50.8, 101.6, 203.2,
304.8, 457.2
MNT-4EXX-VG DC, 10~400Hz HST-2 ファイバグラス樹脂 1.143 50.8, 101.6
MFT-2903-VH フレキシブルチューブ 0.508 76.2
MFT-3E03-VG 0.635
MFT-4F15-VH フレキシブルチューブ、
ファイバグラス
1.143 381
MNT-4EXX-VH HSE-1 ファイバグラス 1.143 50.8, 101.6
MFT-2903-VJ フレキシブルチューブ 0.508 76.2
MFT-3E03-VH 0.635
MFT-4F15-VH フレキシブルチューブ、
ファイバグラス
1.143 381

* "XX"にはプローブ軸の長さに応じてインチ表記の数字を当てはめて下さい。

ミリ表記
[mm]
インチ表記
[inch]
50.8 02
76.2 03
101.6 04
203.2 08
304.8 12
ミリ表記
[mm]
インチ表記
[inch]
381 15
457.2 18
914.4 36
1524 60

**測定レンジの詳細は仕様およびこちらのページをご覧下さい。

410型用

型番 周波数範囲 測定レンジ 軸材料 軸の長さ[mm]
MST-9PXX-410 DC 20mT, 200mT, 2T 真鍮 50.8, 101.6
MST-410 DC~10kHz フレキシブルチューブ 66.0

*プローブは、非常に壊れやすく、構造上修理することが困難です。取扱いにはご注意ください。

仕様

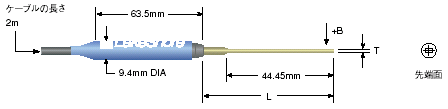

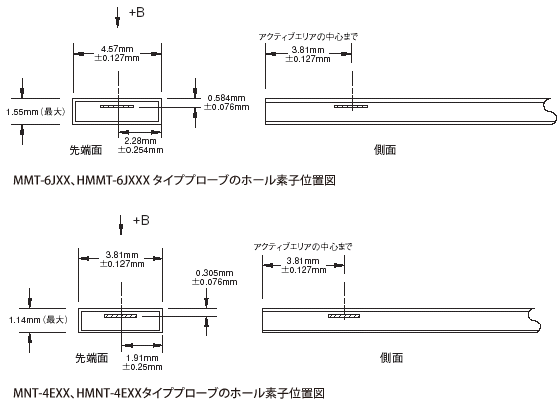

トランスバースプローブ

  L
[mm]
T
[mm]
W
[mm]
A
[mm]
アクティブ
エリア[mm]
軸材料 周波数範囲 測定 レンジ 精度 動作温度
範囲
温度安定度 温度
センサ
ゼロ 校正
475/455/425型用
HMMT-
6J02-VR
50.8
±3.18
1.55 4.57
±0.127
3.81
±0.127
1.02dia
(approx)
アルミニウム DC
~800Hz
HSE ±0.20%
to 3T
±0.25%
3~3.5T
0~75℃ ±9
μT/℃
±0.015
%/℃
HMMT-
6J04-VR
101.6
±3.18
HMMT-
6J08-VR
203.2
±3.18
HMMT-
6J12-VR
304.8
±6.35
HMMT-
6J18-VR
457.2
±6.35
HMNT-
4E02-VR
50.8
±3.18
1.14 3.81
±0.127
ファイバグラス樹脂 DC
~20kHz
HMNT-
4E04-VR
101.6
±3.18
HMMT-
6J02-VF
50.8
±3.18
1.55 4.57
±0.127
アルミニウム DC
~400Hz
HST-4 ±0.10%
to 3T
±0.15%
3~3.5T
±13
μT/℃
-0.005
%/℃
HMMT-6
J04-VF
101.6
±3.18
HMMT-
6J08-VF
203.2
±3.18
HMMT-
6J12-VF
304.8
±6.35
HMMT-
6J18-VF
457.2
±6.35
HMNT-
4E02-VF
50.8
±3.18
1.14 3.81
±0.127
ファイバグラス樹脂 DC
~800Hz
HMNT-
4E04-VF
101.6
±3.18
460型用(450/421型共通)
MMT-
6J02-VH
50.8
±3.18
1.55 4.57
±0.127
3.81
±0.127
1.02dia
(approx)
アルミニウム DC,
10~100Hz
HSE ±0.25%
to 3T
0~75℃ ±9
μT/℃
460(450):
±0.015%/℃
421:
-0.04%/℃
MMT-
6J04-VH
101.6
±3.18
MMT-
6J08-VH
203.2
±3.18
MMT-
6J12-VH
304.8
±6.35
MMT-
6J18-VH
457.2
±6.35
MMT-
4E02-VH
50.8
±3.18
1.14 3.81
±0.127
ファイバグラス樹脂 DC,
10~400Hz
MMT-
4E04-VH
101.6
±3.18
MMT-
6J02-VG
50.8
±3.18
1.55 4.57
±0.127
アルミニウム DC HST-2 ±0.15%
to 3T
±13
μT/℃
-0.005
%/℃
MMT-
6J04-VG
101.6
±3.18
MMT-
6J08-VG
203.2
±3.18
MMT-
6J12-VG
304.8
±6.35
MMT-
6J18-VG
457.2
±6.35
MNT-
4E02-VG
50.8
±3.18
1.14 3.81
±0.127
ファイバグラス樹脂 DC,
10~400Hz
MNT-
4E04-VG
101.6
±3.18

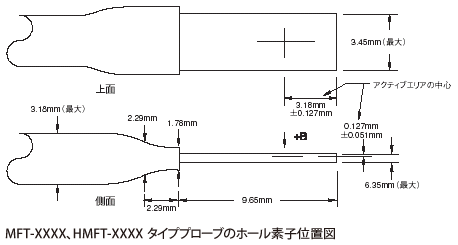

フレキシブルトランスバースプローブ

  L
[mm]
S
[mm]
W
[mm]
T
[mm]
A
[mm]
アクティブ
エリア[mm]
軸材料 周波数
範囲
測定
レンジ
精度 動作温度
範囲
温度安定度(max) 温度
センサ
ゼロ 校正
475/455/425型用
HMFT-
3E03-VR
76.2 9.53 3.43 0.635 3.18
±0.127
1.02dia
(approx)
フレキシブルチューブ DC
~20kHz
HSE ±0.20% to 3T
±0.25% 3~3.5T
0~75℃ ±9
μT/℃
±0.015%/℃
HMFT-
3E03-VF
DC
~800Hz
HST-4 ±0.10% to 3T
±0.15% 3~3.5T
±13
μT/℃
-0.005%/℃
HMFT-
2903-VJ
2.16 0.508 1.65
±0.127
0.762dia
(approx)
DC
~20kHz
HSE ±0.50%to 3.5T ±9
μT/℃
±0.015%/℃
HMFT-
2903-VH
DC
~800Hz
HST-4 ±0.25%to 3.5T ±13
μT/℃
-0.005%/℃
HMFT-
4F15-VR
381
±12.7
19.05 3.81
±0.127
1.143 3.81
±1.27
1.02dia
(approx)
フレキシブルチューブ、
ファイバグラス(先端)
DC
~20kHz
HSE ±0.20% to 3T
±0.25% 3~3.5T
±9
μT/℃
±0.015%/℃
HMFT-
4F15-VR-HF
DC
~50kHz
HMFT-
4F15-VF
DC
~800Hz
HST-4 ±0.10% to 3T
±0.15% 3~3.5T
±13
μT/℃
-0.005%/℃
460型(450/425型共通)
MFT-
3E03-VH
76.2 9.53 3.43 0.635 3.81
±0.127
1.02dia
(approx)
フレキシブルチューブ DC,
10~400Hz
HSE-1 ±0.25% to 3T 0~75℃ ±9
μT/℃
460(450):
±0.015%/℃
421:
-0.04%/℃
MFT-
3E03-VG
HST-2 ±0.15% to 3T ±13
μT/℃
-0.005%/℃ ×
MFT-
2903-VJ
2.16 0.508 1.65
±0.127
0.762dia
(approx)
HSE-1 ±0.50% to 3T ±9
μT/℃
460(450):
±0.15%/℃
421:
-0.04%/℃
MFT-
2903-VH
HST-2 ±0.25% to 3T ±13
μT/℃
-0.005%/℃ ×
MFT-
4F15-VH
381
±12.7
19.05 3.81
±0.127
1.143 3.81
±1.27
1.02dia
(approx)
フレキシブルチューブ、
ファイバグラス(先端)
HSE-1 ±0.25% to 3T ±9
μT/℃
460(450):
±0.15%/℃
421:
-0.04%/℃
MFT-
4F15-VG
HST-2 ±0.15% to 3T ±13
μT/℃
-0.005%/℃ ×

真鍮トランスバースプローブ

  L
[mm]
T
[mm]
W
[mm]
A
[mm]
アクティブ
エリア[mm]
軸材料 周波数
範囲
測定
レンジ
精度 動作温度
範囲
温度安定度(max) 温度
センサ
ゼロ 校正
475/455/425型用
HMMTB-
6J02-VR
50.8
±3.18
1.55
max
5.59 3.81 1.02dia 真鍮 DC HSE ±0.20% to 3T
±0.25% 3~3.5T
0~75℃ ±9
μT/℃
±0.015%/℃
HMMTB-
6J02-VF
HST-4 ±0.10% to 3T
±0.15% 3~3.5T
±13
μT/℃
-0.005%/℃
460型用(450/421型共通)
MMTB-
6J02-VH
50.8
±3.18
1.155
max
5.59 3.81 1.02dia
(approx)
真鍮 DC HSE-1 ±0.25% to 3T 0~75℃ ±9
μT/℃
460(450):
±0.015%/℃
425:
-0.04%/℃
MMTB-
6J02-VG
HST-2 ±0.15% to3T ±13
μT/℃
-0.005%/℃ ×
  L
[mm]
T
[mm]
W
[mm]
A
[mm]
アクティブ
エリア[mm]
軸材料 周波数
範囲
測定
レンジ
精度 動作温度
範囲
温度安定度(max) 温度
センサ
ゼロ 校正
475/455/425型用
HMMTB-
6J04-VR
101.6
±3.18
1.55
max
5.59 3.81 1.02dia 真鍮 DC HSE ±0.20%to 3T
±0.25% 3~3.5%
0~75℃ ±9
μT/℃
±0.015%/℃
HMMTB-
6J08-VR
203.2
±3.18
HMMTB-
6J04-VF
101.6
±3.18
HST-4 ±0.10% to 3T
±0.25% 3~3.5T
±13
μT/℃
-0.005%/℃
HMMTB-
6J08-VF
203.2
±3.18
460型用(450/421型共通)
MMTB-
6J04-VH
101.6
±3.18
1.55
max
5.59 3.81 1.02dia
(approx)
真鍮 DC HST-1 ±0.25%
to 3T
0~75℃ ±9
μT/℃
460(450):
±0.015%/℃
421:
-0.04%/℃
MMTB-
6J08-VH
203.2
±3.18
MMTB-
6J04-VG
101.6
±3.18
HST-2 ±0.15%
to 3T
±13
μT/℃
-0.005%/℃ ×
MMTB-
6J08-VG
203.2
±3.18

レンジ範囲とタイプ

タイプ HST-1 HST-2 HSE-1 UHS-1
レンジ範囲 30mT 30mT 3mT 30μT
300mT 300mT 30mT 300μT
3T 3T 300mT 3mT
30T* 3T
タイプ HST-3 HST-4 HSE UHS
レンジ範囲 3.5mT 3.5mT 350μT 3.5μT
35mT 35mT 3.5mT 35μT
350mt 350mT 35mT 350μT
3.5T 3.5T 350mT 3.5mT
35T*   3.5T

*実際の校正レンジは、プローブの精度の仕様を参照下さい。上記レンジの中でも、その一部だけが保証されている場合もあります。
