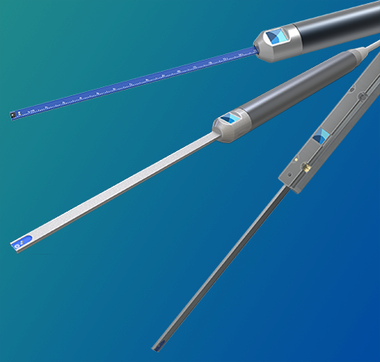

FPシリーズは、2Dex™ ホールセンサを採用しているプローブで、アクティブエリア を従来比1/8の0.1㎟の小型にし、測定の信頼性を向上させました。かつてないほど簡単に磁場測定をシステムに組みこむことができ、手持ちスタイルや冶具搭載スタイルの両場面で利用可能な3軸（ベクトル）、トランスバース、アキシャルタイプのあらゆるニーズに対応したプローブを提供しています。低温対応プローブも用意されています。
（※現在一部のセンサータイプの販売を停止しております。）
お客様のアプリケーションに応じた特注プローブの設計も承りますので、どうぞご相談ください。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp
特長
- 地磁気から世界最強の電磁石まで、幅広いフィールドレンジに対応
- わずか0.1 ㎟の小さなアクティブエリアを備えた2Dex™センサ
- 温度と直線性（フィールド）補正内蔵
- 数多くのアプリケーションに対応する多彩なハンドルとステムオプション
- アクティブエリアや極性インジケータなどの使いやすい機能
- アプリケーション固有のプローブカスタマイズが可能
仕様
センサタイプ
現在FPシリーズで使えるセンサータイプは、NS-180 InAsホール素子タイプのみです。これらのプローブは、感度、直線性、安定性、耐久性で優れたバランスを有しています。| センサ | 品目 | アクティブエリア | |
|---|---|---|---|
| 2X-250 （販売休止中） |
2Dex™ 2X-250 | Standard sensor | 0.1 mm2 |
| NS-180 | InAsホール素子 | Standard sensor | 0.1 mm2 |
温度補償
| 内蔵サーミスタ | 温度範囲 | |
|---|---|---|
| スタンダード | 〇 | 0 °C to 90 °C |
| フレキシブル（販売停止中） | 〇 | 0 °C to 90 °C |
| 低温用（販売休止中） | × | 外部の温度データを使用し、4 K to 363 K |
軸材料
3軸プローブはF71型専用、トランスバースプローブはF71型／F41型の両方で使用可能です。| 3軸 | トランスバース | アキシャル（販売停止中） | |
|---|---|---|---|
| スタンダード | アルミニウム チューブ （断面4mm角） |
アルミニウムチューブ （最大厚さ1.55 mm x 4.57±0.13 mmの長方形断面） |
アルミニウムチューブ （直径2mmの円形断面） |
| フレキシブル（販売停止中） | NA | FR-4 PCB （最大厚さ1.14 mm 3.53 mm） |
NA |
| 低温用（販売停止中） | NA | 316ステンレス鋼管 （直径4.75 + 0.15 / -0.11 mmの円形断面） |
ステンレス鋼管 （直径4.75 + 0.15 / -0.11 mmの円形断面） |
アクティブエリアの位置
| 3軸 | トランスバース | アキシャル（販売停止中） | |
|---|---|---|---|
| スタンダード | X, Y軸: 1.25 mm, Z軸: 0.30 mm |
0.66 mm | 0.30 mm |
| フレキシブル（販売停止中） | NA | 0.66 mm | NA |
| 低温用（販売停止中） | NA | 2 mm | TBD |
動作温度範囲
| 3軸 | トランスバース | アキシャル（販売停止中） | |
|---|---|---|---|
| スタンダード | 0 °C ~ 90 °C | 0 °C ~ 90 °C | 0 °C ~ 90 °C |
| フレキシブル（販売停止中） | NA | 0 °C ~ 90 °C | NA |
| 低温用（販売停止中） | NA | 1.5 K ~ 363 K | 1.5 K ~ 363 K |
ハンドル
| ハンドヘルド(標準) | マウント | |
|---|---|---|
| 長さ （ストレインリリーフ含） |
138 mm | 110 mm |
| 直径 | 13 mm | NA |
| 厚さ | NA | 10 mm |
| 幅 | NA | 12 mm |
| 素材 | ABS /ポリカーボネートと陽極酸化アルミニウムグリップのブレンド | 真ちゅう製のねじで機械加工されたアルミニウム。直径3.8mmのソケットヘッドと直径2mmのアライメントピンを備えたお客様のM2ネジを使用して固定具に取り付け可能 |
| 温度範囲 | 0 °C ~ 80 °C | 0 °C ~ 80 °C |
ケーブル
| ハンドヘルド （標準) | マウント（オプション） | |
|---|---|---|
| 直径 | 4 mm (0.17 in) | 5.2 mm (0.21 in) |
| 曲げ半径 (Bend radius) |
40 mm (1.57 in) | 52 mm (2.05 in) |
| 操作温度範囲 | -40 °C ~ 80 °C | |
| コンダクタ | 4 ツイストペア | 14ツイストペア |
| ケーブルシールド | 100％ - 被覆ホイル | |
| ケーブル断熱材 | 変性ポリフェニレンエーテル | |
| コネクタ | 26ピン ミニD | |
2Dex™ホールセンサ

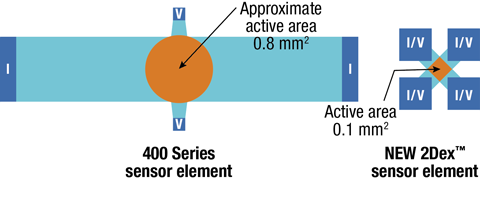

2Dex™ホールセンサ：より小さなアクティブエリア
FPシリーズのプローブには、従来のどの製品よりも大幅に小さいアクティブエリアを備えた2Dex™ホールセンサが搭載されています。 これにより、空間分解能が改善・信号平均化が低減され、フィールド勾配が極端になる可能性があるソースに近い磁場を測定する場合に利便性が発揮されます。
2Dex™3軸磁気センサは、x、y、zセンサ素子間の直交性を最大限にするように設計されているため、磁界の方向がわからない場合や変化している場合にベクトル精度をより正確に測定できます。
温度補償
ホール効果センサは、温度によって変化するいくつかの特性を有し、ホール電圧レベルは温度変化に伴ってわずかに変化する場合があります。 FPシリーズプローブで使用される2Dex™センサは、本質的に温度に対して安定していますが、これはアクティブ温度補償によりさらに改善することができます。 すべてのプローブの先端に内蔵された温度センサが、温度データをテスラメータに中継します。これらの示度は、温度オフセットを決定し、標準的な作業場の周囲温度範囲で補正します。
セレクションガイド
【型番のルール】
※2種類のみ販売中
ｂ：軸のタイプ
cc : 軸の長さ
d : ハンドル（オプション）
e : 付加ケーブルの長さ（オプション）
【ラインナップ】
トランスバース
アキシャル（販売停止中）
3軸
FP - NS- 180 - abcc(d)(-ee) ※←この部分を選択
a：測定方向※2種類のみ販売中
| Z | Z 3軸 3つの直交するフィールドベクトルを測定するために複数のセンサが配置されており、全体のフィールド値と各方向の両方の測定が可能です。 |
|---|---|
| T | T トランスバース（1軸） センサはプローブ軸を垂直に通る磁界を測定するように配置され、マグネットギャップ内の磁界を測定する場合に最も便利です。 |
| A | A アキシャル（1軸）（販売停止中） センサは、プローブの先端に非常に近接して配置され、垂直な磁界を測定するように位置合わせします。この向きは、ソレノイド内部の測定に必要であり、アライメントの容易さと微調整のために磁極の磁場を測定するのに役立ちます。※フレキシブルタイプはありません。 |
ｂ：軸のタイプ
| S | S スタンダード サイズと強度のバランスに優れ、押出成形され精密に加工されたアルミニウムから作られています。 |
|---|---|
| F | F フレキシブル（販売停止中） 現在、固定軸の長さで横方向オプションとしてのみ利用可能です。標準プローブの周囲のアルミニウム軸が除去され、PCBおよびセンサ要素が露出しています。この結果、スタンダードタイプより薄くフレキシブルな軸が得られ、非常に薄いマグネットギャップでの測定に最適なプローブになります。このプローブのPCBステムを過度の曲げでスナップすることが可能です。 |
| C | C 低温用 （販売休止中） 超低温アプリケーションでは、プローブ・ステムのより徹底的なオーバーホールが必要です。 ・熱漏れを最小限に抑えながら強度をもつ非磁性ステンレス鋼合金 ・極低温環境に達するための標準よりも大きな茎の長さ ・クライオジェンを安全に逃がすための先端に通気 ・標準溶液の代わりに使用される極低温2Dex™センサ これらのプローブで使用されるセンサのサイズは大きくなるため、非常に小さいアクティブボリュームを持つ3軸プローブは不可能です。 |
cc : 軸の長さ
| 05 | 5 cm | 5 cm | 15 cm | 30 cm | 150 cm | |
|---|---|---|---|---|---|---|
| 15 | 15 cm | スタンダード | ■ | ■ | ■ | |
| 30 | 30 cm | フレキシブル（販売停止中） | ■ | |||
| 150 | 150 cm | 低温用（販売停止中） | ■ | ■ |
d : ハンドル（オプション）
| ハンドヘルドタイプ（標準） | |

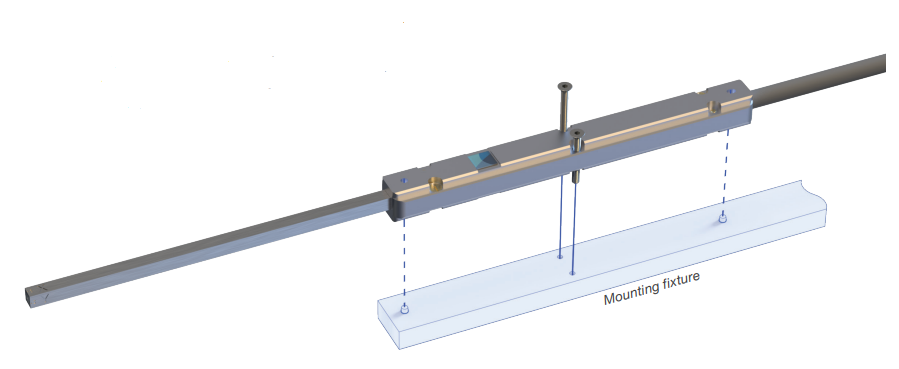

| M | マウントタイプ（オプション） 2つのハンドルオプションには、横方向の指示があるときに極性インジケータが含まれているため、磁石の極性が切り替わったかどうか、またはプローブが間違って保持されているかどうかを素早く簡単に判断できます。<br> 繰返し可能な測定を達成するためにプローブ固定が必要とされる状況では、取り付け可能なフォームファクタは平坦な機械加工されたアルミニウム表面を特徴とする。正確なプローブ位置合わせのためのピンホールの位置決めも含まれており、わずか2本のネジで簡単に固定できます。 このハンドルの一般公開されている図面やCADモデルは、ハードウェアとの統合を迅速かつ容易にし、設計ミスのリスクを最小限に抑えます。これらのハンドルは、標準的でフレキシブルなステム選択肢で利用できます。 極低温プローブはマウント可能なステムでは使用できません。
|
e : 付加ケーブルの長さ（オプション）
| 2m | シールドされたケーブルは、リサイクル可能な特別な絶縁材を使用しながら、限りなく薄く軽くなるように設計され、TruZero™ テクノロジの一部を形成してゼロを必要とせずにプローブを動作させます。 コネクタは、コンパクトなMicro-D規格を使用して、3軸プローブに必要な全ての接続をサポートします。単軸プローブと多軸プローブの両方でこのコネクタが使えるようになっています。ユーザフレンドリーなラッチ構造は、スワッピングプローブが迅速かつトラブル知らずで、わずか数秒で達成できることを意味します。プローブのキャリブレーションデータは、コネクタ内に保存され、迅速かつ簡単なプローブ交換が可能です。テスラメータは、プローブが接続されるたびに自動的に構成されます。 すべてのプローブには、標準の２ｍケーブルが付属していますが、テスラメータとフィールドソース間の距離が必要な場合は、6ｍ または 15mケーブルでカスタマイズできます。 |
|
| 6 | 6m | |
| 15 | 15m |
【ラインナップ】
トランスバース
| 軸タイプ | 素材 | サイズ | ハンドル | 軸長 (XX cm) | 型番 | |||
|---|---|---|---|---|---|---|---|---|
| スタンダード | アルミニウム | 1.55 × 4.57 mm | ハンドヘルド | 5 | 15 | 30 | — | FP-NS-180-TSXX |
| マウント | 5 | 15 | 30 | — | FP-NS-180-TSXXM | |||
| フレキシブル | PCB | 1.14 × 3.53 mm | ハンドヘルド | — | 15 | — | — | FP-NS-180-TF15 |
| マウント | — | 15 | — | — | FP-NS-180-TF15M | |||
| 低温用 （販売停止中） |
ステンレス鋼 | 直径4.75 mm | ハンドヘルド | — | — | 30 | 150 | FP-NS-180-TCXXX |
アキシャル（販売停止中）
| 軸タイプ | 素材 | サイズ | スタイル | 軸長 (XX cm) | 型番 | |||
|---|---|---|---|---|---|---|---|---|
| スタンダード | アルミニウム | 直径2 mm | ハンドヘルド | 5 | 15 | 30 | — | FP-NS-180-ASXX |
| マウント | 5 | 15 | 30 | — | FP-NS-180-ASXXM | |||
| 低温用 | ステンレス鋼 | 直径4.75 mm | ハンドヘルド | — | — | 30 | 150 | FP-NS-180-ACXXX |
3軸
| 軸タイプ | 素材 | サイズ | スタイル | 軸長 (XX cm) | 型番 | |||
|---|---|---|---|---|---|---|---|---|
| スタンダード | アルミニウム | 4 × 4 mm | ハンドヘルド | 5 | 15 | 30 | — | FP-NS-180-ZSXX |
| マウント | 5 | 15 | 30 | — | FP-NS-180-ZSXXM | |||
