Lake Shore Cryotronics Inc.（レイクショア / USA）
低温用 同軸ケーブル（ミニチュアタイプ/セミリジッドタイプ）
オンラインストア掲載製品
1K以下/10mKの極低温まで使用可能な ミニチュアタイプ/セミリジッドタイプの同軸ケーブルです。低温環境下において高周波実験を可能にします。
(株)東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp
特長

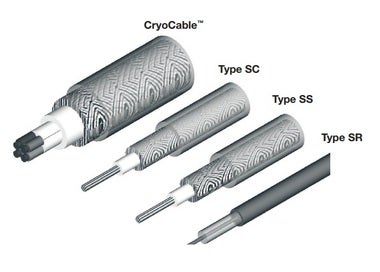

ウルトラミニチュア同軸ケーブルC、SC、SS
- 高い柔軟性がある
- 3種類の材質レパートリー
| C－ | 中心線： | 単芯 |
|---|---|---|
| シールド： | アルミメッキポリエステル、ドレインワイヤ | |
| SC－ | より線 | |
| SS－ | 304ステンレス線 | |
CタイプとSCタイプは低抵抗であることを優先する場合に選択します。
SCタイプとSSタイプはより線を使用しているので非常に高い柔軟性を持っています。
SS タイプは高いシールド効果と低い熱伝導ロスが重要な場合に選択します。
セミリジッド同軸ケーブルSR
- 曲げ等の機械加工が容易にできます
- 低い定在波比（SWR）
- 低い熱伝導性
- 37AWG、ステンレス中心導体
このケーブルは高速信号やマイクロ波信号を伝送します。低温-真空試験システムの伝送ラインとして使用します。
仕様
| 寸 法 | Type C | Type SC | Type SS | Type SR |
|---|---|---|---|---|
| 中心導体 AWG（直径） | 32（0.203mm） | 32（0.203mm） | 32（0.203mm） | 32（0.203mm） |
| 絶縁体（直径） | 0.56mm | 0.406mm | 0.406mm | 0.38mm |
| シールド（直径） | 0.025mm | 0.711mm | 0.711mm | 0.51mm |
| ドレインワイヤ （シールドと平行） |
32AWG （0.203mm） |
|||
| ジャケット（外径） | 0.7874mm×1.016mm | 1.0mm | 1.0mm | 0.508mm |
| 材 質 | Type C | Type SC | Type SS | Type SR |
|---|---|---|---|---|
| 中心導体 | 銅線（銀メッキ） | 銅線（より線） | 304ステンレス | ステンレス |
| 絶縁体 | ExpandedPTFE | テフロン | テフロン | PTFE |
| シールド | アルミ蒸着ポリエステル | 編み銅線 | 編みステンレス | 304ステンレス |
| ドレインワイヤ | 銅線（銀メッキ） | なし | なし | なし |
| ジャケット | FEP | テフロンFEP | テフロン | なし |
| ジャケット色 | ブルー | ゴールド | グレー |
| 電気特性 | Type C | Type SC | Type SS | Type SR |
|---|---|---|---|---|
| 抵抗（Ω/m） | ||||
| 中心導体 at 293K（20℃） |
0.541 | 0.282 | 23.62 | 4.3 |
| シールド at 296K（23℃） |
Not applicable | 0.085 | 3.61 | 8.63 |
| ドレインワイヤ at 296K（23℃） |
0.541 | なし | なし | なし |
| 中心導体最大電圧 | 150V | 600V | 600V | 700V |
| 最大電流 | 150mA | 200mA | 200mA | 200mA |
| 温度範囲 | 10mK ～ 400K | < 1K ～ 400K | 10mK ～ 473K | 10mK ～ 400K |
| 特性インピーダンス | 50Ω（±5Ω） | 35Ω at 10MHz | 40Ω at 10MHz | 50Ω（±1Ω） |
| キャパシタス at 5kHz |
94pF/m （24pF/ft）Nominal |
154.2pF/m （47pF/ft） |
173.9pF/m （53pF/ft） |
95.14pF/m （29pF/ft） |
| 磁性 | 反磁性 | 反磁性 | 常磁性 | |
