Lake Shore Cryotronics Inc.(レイクショア / USA)

ホール素子 - アキシャル

オンラインストア掲載製品

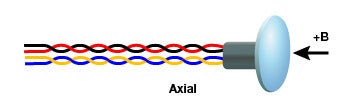

Lake Shore社製ホール素子(アキシャル型)です。

(株)東陽テクニカ 理化学計測部
phone03-3245-1103
Email:keisoku[at]toyo.co.jp

特長

リード線の色
+Ic
-Ic
+VH
クリア -VH
  HGA-2010 HGA-2302 HGA-2303 HGA-3010 HGA-3030
特長 汎用アキシャル型:高感度 汎用アキシャル型3.3mm直径 汎用アキシャル型4.95mm直径 高品質アキシャル型:低温度係数、フェノールパッケージ 高品質アキシャル型:フェノールパッケージ
アクティブ領域の大きさ 0.127mm
×0.127mm
0.508mm×1.27mm 0.762(直径)
入力抵抗 450~900Ω
出力抵抗 550~1,350Ω
定格制御電流 ICN 1mA 100mA
最大連続印加電流(放熱なし) 10mA 150mA 200mA 300mA
磁気感度(*) 11mV~28mV/kG 5.5mV~1.05mV/kG 6.5mV~11mV/kG 0.55mV~1.05mV/kG 6.0mV~10.0mV/kG
最大直線性誤差
(感度vs磁場)
(読み取りの%)
±1%(-1T~1T)
±2%(-2T~2T)
±1%(-1T~1T) ±1%(-3T~3T)
±1.5%(-10T~10T)
±0.30%(-1T~1T)
±1.25%(-30T~30T)
残留電圧(*) ±2.8mV
(最大)
±100μV(最大) ±50μV
(最大)
±75μV
(最大)
動作温度範囲 -20℃~+75℃ -40℃~+100℃
磁気感度の温度係数 -0.06%/℃
(最大)
-0.08%/℃(最大) ±0.005%/℃
(最大)
-0.04%/℃
(最大)
オフセット電圧の
温度係数(*)
±1μV/℃(最大) ±0.4μV/℃
(最大)
±0.3μV/℃
(最大)
抵抗の温度係数
(approx)
±0.15%/℃ ±0.18%/℃ ±0.15%/℃ ±0.18%/℃
最適負荷抵抗 3kΩ 200Ω 30Ω 30~200Ω
校正データ Ic=1mA時
のホール電圧
(1ポイント)
Ic=100mA時のホール電圧
(1ポイント)
3Tまでの校正
直線図(室温時)
リード線 34AWG 銅線(ポリナイロン絶縁)

*lc=定格電流時
*ホール素子の修理はできません。取り扱いには十分注意ください。
