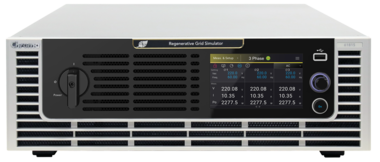

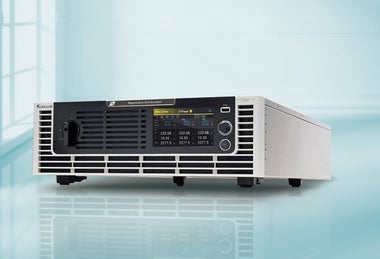

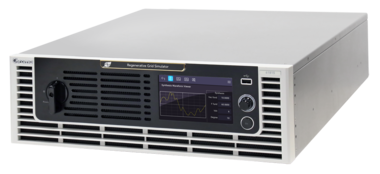

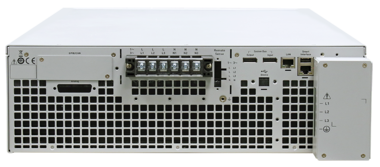

電力回生式・系統模擬電源 GS815

NEW

GS815は、単相/3相切替式の電力回生式・プログラマブル交流電源です。
高度なデジタル制御システムと冷却技術により、容量15kVAの系統模擬を僅か3Uサイズで実現!
シーケンス機能、各相電圧・位相制御、50次までの高調波重畳など、多数の機能を具備し、LVRT試験など、様々な系統異常を模擬することも可能です。 EV/PVパワーコンディショナやUPS等の再エネ関連、車載充電器等の自動車向けのアプリケーションにおける系統模擬電源として最適な製品です。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Mail:keisoku[at]toyo.co.jp

特長

  • 単相/3相切替可能な電力回生式 15kVA*系統模擬電源
    (3台並列で最大45kVAまで拡張可能)
  • 超高電力密度(15kVAを3Uサイズで実現)
  • 時間制限なしで100%の逆潮流を許容可能
  • 出力電圧:0~350VLN / 0~606VLL
  • 出力周波数:30Hz~100Hz / DC
  • AC出力(単相/3相)だけでなく、DCやAC+DC出力が可能。
    (DC出力でも定格15kWの出力が可能!)
  • 50次までの高調波重畳可能
  • 直感的なタッチパネル
  • ユーザーフレンドリーな制御ソフトウェア(標準装備)
  • リモートインターフェース:USB/LAN (標準)、CAN/GPIB(オプション)

*3相400V入力時。3相200V入力時は12kVA。





GS815特長画像

高電力密度(容量15kVAを3Uサイズで実現)

高度なデジタル制御システムと冷却技術により、容量15kVAの系統模擬を僅か3Uサイズ/50kgで実現。
従来の製品と比べ、圧倒的なサイズダウンが可能です。

従来品、他社製品との比較

電力回生による省エネの実現

時間制限なしで100%の逆潮流を許容可能なので、抵抗負荷を使わず安全に実際の系統と同じ条件の試験が可能です。
また、測定対象物からの電力の殆どが電源内部で熱消費されず、系統へ回生される為、非常にエコな試験系の構築が可能となり、スマートグリッドやVehicle to Grid (V2G)などのEV関連、蓄電池システム(ESS)の試験用電源として最適です。

電源変動試験対応

GS815には、パワーライン変動(PLD)機能が含まれており、製品検証テストで必要とされるさまざまなタイプの歪んだ電圧波形や過渡状態をシミュレーションできます。 PLD機能には、 STEP、PULSE、LISTモード、およびSYNTHESIS、インターハーモニック、ハーモニック測定があります。
単一もしくは連続的なステップ変動を加える「STEP」、「PULSE」モードや、最大100シーケンスまでの複雑な波形が生成可能な「LIST」モードなど、これらのプログラミングモードを使用すると、IEC61000-4-11 / -4-13 / -4-14 / -4-28などのイミュニティ仕様で必要な電圧波形を簡単に実現できます。

SYNTHESIS(合成)機能では50Hzまたは60Hzの基本周波数において、最大50次までの周期的な高調波電圧波形が生成可能で、また、インターハーモニック機能では50Hzまたは60Hzの基本周波数に0.01Hzから最大2400Hzまでの周波数を重畳させ、実行できます。

各種規格や様々な電源変動試験に対応

  • IEEE1547(分散型電源 系統連系)
  • IEC62116(パワーコンディショナの単独運転検出)
  • IEC61000-3-2/3-3/3-11/3-12(エミッション試験)
  • IEC61000-4-11 / -4-13 / -4-14 / -4-28(イミュニティ試験)

高調波測定や周波数変動、瞬断、瞬停、位相角/変動、三相不平衡など測定対象物に必要な試験を容易に実施可能です。

ユニバーサル入力

GS815は、200VLLから480VLL±10%の幅広い入力電圧に対応しており世界中の殆どの地域でご使用可能です。

制御ソフトウェア

GS815には制御ソフトウェアが標準で付属されおり、PCから簡単に各種設定の変更やシーケンス作成を行う事が可能です。
また、IEC6100-4-11,-4-13,-4-14,-4-28といった規格試験用の機能も具備しており、試験環境の構築に貢献します。

仕様

交流出力定格
出力相 単相/3相切替
出力電力 15kVA @3相400V入力時
12kVA @3相200V入力時
各相 5kVA @3相400V入力時
4kVA @3相200V入力時
電圧設定
レンジ 0~350VLN / 0~606VLL
設定確度 0.1% + 0.2% F.S.
分解能 0.1V
歪み <0.5% @ 50Hz / 60Hz
<0.8% @ 30Hz~100Hz
ラインレギュレーション 0.1%
ロードレギュレーション 0.2%
最大電流(単相モード)
RMS 105A
ピーク 315A
最大電流(3相モード/各相)
RMS 35A
ピーク 105A
周波数設定
レンジ 30Hz ~ 100Hz
確度 0.01%
直流出力(単相モード)
電力 15kW
電圧 495V
最大電流 78.75A
直流出力(3相モード/各相)
電力 5kW
電圧 495V
最大電流 26.25A
高調波重畳
レンジ 50次まで @50 / 60Hz 基本周波数
入力定格
電圧レンジ 3Φ200 ~ 220V ± 10%VLL、47 ~ 63Hz
3Φ380 ~ 480V ± 10%VLL、47 ~ 63Hz
電流 20A Max / 相
(3Φ200V ~ 240V ± 10%VLL
力率 0.98(Typ.)

測定

電圧測定
レンジ 0 ~ 350V
確度 0.1& + 0.2% F.S.
電流測定
レンジ(peak) 315A
確度(RMS) 0.4% + 0.3% F.S.
確度(peak) 0.4% + 0.6% F.S.
電力測定
確度(peak) 0.4% + 0.4% F.S.
その他
効率 87%(typ.)
保護機能 OVP、OCP、OPP、OTP、FAN
安全/EMC CE(EMC&LVD含む)
重さ 約50kg
サイズ(H × W × D) 132.8 × 428 × 700mm
