Chroma Ate Inc.(クロマ / 台湾)

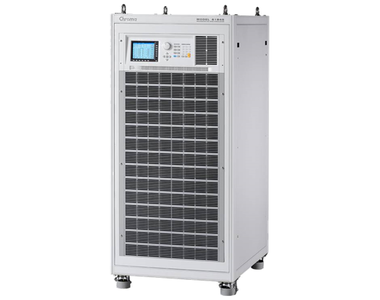

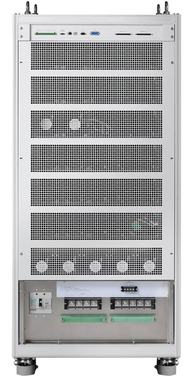

双方向交流電源・グリッドシミュレータ 61800 シリーズ

NEW

4象限を用いた双方向回生型交流電源!

製品開発のみならず、品質保証や生産まで幅広いニーズにお応えします。フル4象限、回生式を採用しておりますので、家電製品や産業用電子機器など一般的な電気製品の試験用に加え、パワーコンディショナ(PV Inverter)、インバータ給電、UPSなどのグリッド特性をシミュレートすることも可能です。

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail:keisoku[at]toyo.co.jp

特長

●各種規格や様々な電源変動試験に対応
IEEE1547、IEC61000-3-2/3-3/3-1/3-12/3-15、IEC62116に対応
周波数変動、瞬断、瞬停、位相角/変動、三相不平衡など被測定物に必要な試験を容易に実施可能

マイクログリッド試験
マイクログリッド試験に要求される電圧歪みと周波数変動などの様々な試験条件に対応
61800の回生機能はマイクログリッド上にディスクリートジェネレータ(DG)によって
発生した電力をシンクすることができ、電力網に電力を供給(回生)することが可能なため、マイクログリッドのUUTに電力を供給する際、ダミーロードを設置する必要はありません


グリッド規格試験
IEEE1547 / IEC61000-3-15/IEC62116規格試験において、以下の試験が実施可能
  • 電圧異常試験
  • 周波数異常試験
  • 単独運転防止試験
  • LVRT(FRT)試験
  • イミュニティ試験 (IEC 61000-4-11/-4-34)※予備試験
  • リミットテスト(IEC 61000-3-2/-3-3)※予備試験

LVRT(FRT)試験
LVRT試験要求を満たしており、LISTモードを使用し、
過渡試験条件に必要な最小設定時間0.1msをプログラム作成することが可能
また、グリッド線電圧の歪みによるパワコンの性能試験は、高調波合成機能を使用して評価するBDEW規格も可能

単独運転防止試験
自動試験装置 ATS8000とRLC実負荷 A800067を組み合わせて使用することが可能で、
IEEE 1547/ IEC 62116規格の単独運転防止試験に対応

●双方向電力回生 /エネルギーコスト削減
EUTからの電力は熱によって消費されるのではなく、系統に回生されるため、
スマートグリッドやVehicle to Grid (V2G)などのEV関連、
蓄電池システム(ESS)の試験用電源として最適

●多彩な編集機能
定電圧と定周波数の安定化電源だけではなく、多彩な編集機能(STEP/PULSE/LIST)を装備し、
電源・電圧シミュレーションを求める試験に適用可能 STEPとPULSEモードは、
一定あるいは連続的な電圧変動試験を可能とし、
周期的な電力変動、瞬間停電といったシミュレーション試験に用いることが可能
LISTモードでは最大100シーケンスの設定が可能で、
複雑な試験波形の編集が可能 波形はAC/DC/AC+DCを組み合わせることができ、
これらのモード以外にIEC 61000-4-11/-4-13/ -4-14/ -4-28のイミュニティ試験の予備試験が可能

SYNTHESIS(合成)機能では50Hzまたは60Hzの基本周波数において、
最大40次の高調波成分の組み合わせ、高調波電圧波形を生成可能
また、INTERHAR機能では50Hzまたは60Hzの基本周波数に
0.01Hzから最大2400Hzまでの周波数を重畳させ、実行可能
フロントパネルに大型のLCDモニターを採用し、
視認性を確保 通信ポートはGPIB、RS-232、USB、イーサネット、TTL等の
各種インターフェースを標準装備し、Labview用ドライバも準備しています

●ファンクションジェネレータを組み合わせた任意波形の再現可能
Real-Time Digital Simulatorと組み合わせることで、
HIL(Hardware In Loop)シミュレーションや異常電源波形の生成が可能

仕様

モデル 61830 61845 61860
交流出力定格
 出力相 単相 / 三相切替 単相 / 三相切替 単相 /三相切替
 最大電力 30kVA 45kVA 60kVA
 各相 10kVA 15kVA 20kVA
電圧設定
 レンジ 0-300VLN / 0-520VLL 0-300VLN / 0-520VLL 0-300VLN / 0-520VLL
 確度 0.2% + 0.2% F.S. 0.2% + 0.2% F.S 0.2% + 0.2% F.S.
 分解能 0.1V 0.1V 0.1V
 歪み(*1) <0.5% @ 50Hz / 60Hz
<0.8% @ 30Hz-100Hz
<0.5% @ 50Hz / 60Hz
<0.8% @ 30Hz-100Hz
<0.5% @ 50Hz / 60Hz
<0.8% @ 30Hz-100Hz
 ラインレギュレーション 0.1% 0.1% 0.1%
 ロードレギュレーション 0.2% 0.2% 0.2%
最大電流(単相モード)
 RMS/Peak(CF=3) 150A / 450A 225A / 675A 300A / 900A
最大電流(3相モード/各相)
 RMS/Peak(CF=3) 50A / 150A 75A / 225A 100A / 300A
周波数設定
 レンジ 30Hz-100Hz 30Hz-100Hz 30Hz-100Hz
 確度 0.01% 0.01% 0.01%
直流出力(単相モード)(*2)
 電力 15kVA 22.5kVA 30kVA
 電圧 424V 424V 424V
 電流 75A 112.5A 150A
直流出力(3相モード/各相)(*2)
 電力 5kVA 7.5kVA 10kVA
 電圧 424V 424V 424V
 電流 25A 37.5A 50A
高調波重畳
 レンジ 50次まで @ 50/60Hz 基本周波数
入力定格
 電圧レンジ(*3) 3φ200~240V±10%VLL, 47~63Hz
3φ380~400V±10%VLL, 47~63Hz
3φ440~480V±10%VLL, 47~63Hz
 電流 125A Max /phase(3φ200V-240V)
65A Max /phase(3φ380V-400V)
58A Max /phase(3φ440V-480V)
190A Max /phase(3φ200V-240V)
100A Max /phase(3φ380V-400V)
87A Max /phase(3φ440V-480V)
250A Max /phase(3φ200V-240V)
130A Max /phase(3φ380V-400V)
115A Max /phase(3φ440V-480V)
 力率 0.99(Typ.) 0.99(Typ.) 0.99(Typ.)
電圧測定
 レンジ 0-300V 0-300V 0-300V
 確度 0.2% + 0.2% F.S. 0.2% + 0.2% F.S. 0.2% + 0.2% F.S
電流測定
 レンジ(peak) 150A 225A 300A
 確度(RMS) 0.4% + 0.3% F.S. 0.4% + 0.3% F.S. 0.4% + 0.3% F.S.
 確度(peak) 0.4% + 0.3% F.S. 0.4% + 0.3% F.S. 0.4% + 0.3% F.S.
その他
 効率 80%(Typ.)
 保護機能 OVP、OCP、OPP、OTP、FAN
 重さ 850kg 850kg 870kg
 サイズ(H × W × D) 1,740mm × 780mm × 1,000(アジャスタ含む)

*1 最大電圧歪の試験条件は250Vac、最大電流、最大負荷です
*2 DC機能はAC+DC電圧出力機能のDCオフセットを目的とします
*3 ご注文時にご指定下さい。すべての入力は、L-L、3φ、3芯+GNDです
