BioLogic Science Instruments SAS（バイオロジック / フランス）

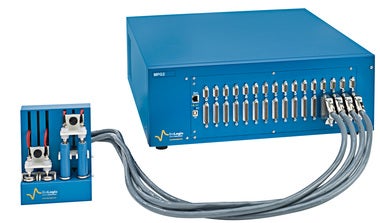

ポテンショ_ガルバノスタット MPG-2XXシリーズ
NEW
コストパフォーマンスに優れた100kHz 対応マルチチャンネル電気化学測定システムです。
株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
Mail：keisoku[at]toyo.co.jp
特長
- 最大100kHzのインピーダンス測定に対応
- ±100mA/16チャンネルまたは5A/8チャンネルの2つのモデルより選択可能
- 3種式測定にも対応した電圧範囲±10Vまたは-2V～
- 5端子測定：3種式電池の場合、正極・負極電位に加えてセル電圧の測定（MPG-2）
- 最速サンプリング 0.2msec
仕様

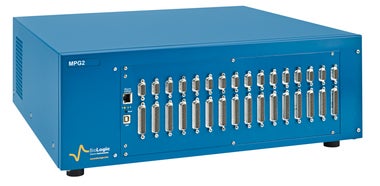

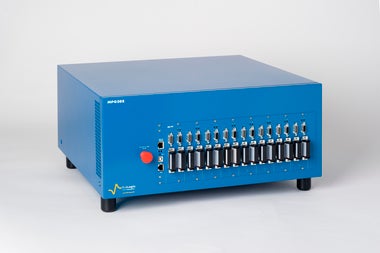

| MPG-2 | MPG-205 | |
|---|---|---|
| チャンネル数 | 16 | 8 |
| セル接続 | ２,３,４,５端子 | 2，4端子 |
| 最小サンプリング間隔 | 200μsec | |
| 分極制御 | ||
|---|---|---|
| 電圧 | ||
| 出力電圧 | ±10V | -2 ～ 9V |
| 電圧レンジ | ±10V, ±5V, ±2.5V | 0 ～ 5V, 0 ～10V |
| 電圧測定確度 | ±設定値の0.1％± FSR の0.01% | |
| 電圧制御分解能 | 最小5μV | |
| 電圧測定分解能 | FSR の0.0033％ | |
| ノイズ（0 ～ 100kHz） | 500μV | |
| 電流 | ||
|---|---|---|
| 出力電流 | ±100mA | ±5A |
| 電流レンジ | 10μA ～100mA（5 レンジ）, Auto | 10μA ～ 5A（7 レンジ）, Auto |
| 電流制御確度 | ±設定値の0.1％± FSR の0.01% | |
| 電流測定確度 | ±設定値の0.1％± FSR の0.01% | |
| 電流制御分解能 | FSR の0.004% | |
| 電流測定分解能 | FSR の0.0033％ | |
| ノイズ（0 ～ 100kHz） | FSR の0.02％ | |
| インピーダンス | ||
| 周波数範囲 | 10 μHz ～ 100kHz（確度 1％ , 1°） | |
| 振幅 | 電圧：1mV ～ 1V、電流：レンジの0.1% ～ 50% | |
| 測定モード | シングルサイン、マルチサイン、FFT | |
| エレクトロメータ | ||
| 入力インピーダンス | 100GΩ , 25pF 並列 | 100GΩ , 100pF 並列 |
| バイアス電流 | < 10pA | |
| バンド幅 （- 3dB） | 8MHz | 3MHz |
| 一般 | ||
| 重量 | 19kg | 25kg |
| サイズ（ H x W x D） | 182×470×504.5mm | 254 x 494 x 454mm |
| 電源 | 350W, 90 ～ 264V, 47 ～ 440Hz | 860W, 90 ～ 264V, 47 ～ 440Hz |
| ラックサイズ（ H x W x D） | 5 ユニット、1850 x 600 x 710mm | |
| 温度範囲 | 10 ～ 40℃ | |
