EA - Elektro Automatik GmbH & Co. KG(エレクトロオートマティック / ドイツ)

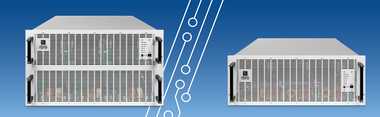

EA-10000 Industrialシリーズ

6Uの筐体で60kWの最高レベルの出力密度!

現行のPSB10000WRシリーズなどをMasterユニットとして並列で容量拡張可能なパワーユニットとなります。これまでのEA Elektro-Automatik社製品の特長そのままに実現しながら、大容量の電源システムをより低コストで構築可能となります。並列接続による容量拡張は、最大64台・3.84MWの大電力システムの構築が可能です。
双方向電源タイプ(PUBシリーズ)、直流電源タイプ(PUシリーズ)、電力回生式電子負荷タイプ(PULシリーズ)を揃え、豊富な電圧ラインナップを取り扱っております。

※本製品は未リリースのため予告なく仕様変更の可能性があります。

世界標準のプログラマブル直流電源 EA Elektro-Automatik

世界各国の自動車メーカーで圧倒的な導入実績を誇るEA(EA Elektro-Automatik)のソリューションや製品をご紹介しています。
幅広い開発領域に対応したEAの直流電源ソリューションを詳しく解説しているお役立ち資料などもダウンロードいただけます。
リンク:EA社の直流電源ソリューション

株式会社東陽テクニカ 理化学計測部
phone03-3245-1103
home電源トップページへ戻る
Email:keisoku[at]toyo.co.jp

特長

  • わずか6U(266mm)で60kWの超高密度パワーユニット
  • 現行のPSB10000WR、ELR10000WR、PSI10000WRと並列運転で低コストで容量拡張可能
  • 360V~2000Vまでの豊富なラインナップ
    ※4U/30kWのシリーズは60~2000Vまで
  • 最大64台、3.84MWまでの並列接続が可能
  • 業界最高レベル最大96%の電力回生率と0.99以上の力率
  • 各種電動化、バッテリー、燃料電池、再生可能エネルギーアプリケーションの大容量試験に最適

ラインアップ

EA-10000 Industrialシリーズ 4U/60kW

モデルコード 電圧 電流 容量
 □□□10360-480 0-360V 480A ±60kW (三相400V)
 □□□10500-360 0-500V 360A
 □□□10750-240 0-750V 240A
 □□□10920-250 0-920V 250A
 □□□11000-160 0-1000V 160A
 □□□11500-120 0-1500V 120A
 □□□12000-80 0-2000V 80A
※□□□の部分は装置の種類によって選択ください。
電力回生式・双方向直流電源パワーユニット(□□□=PUB)
直流電源パワーユニット(□□□=PU)
電力回生式・直流電子負荷装置パワーユニット(□□□=PUL)
※本製品は未リリースのため予告なく仕様変更の可能性があります。

EA-10000 Industrialシリーズ 4U/30kW

モデルコード 電圧 電流 容量
 □□□10060-1000 0-60V 1000A ±30kW (三相400V)
 □□□10080-1000 0-80V 1000A
 □□□10200-420 0-200V 420A
 □□□10360-240 0-360V 240A
 □□□10500-180 0-500V 180A
 □□□10750-120 0-750V 120A
 □□□10920-125 0-920V 125A
 □□□11000-80 0-1000V 80A
 □□□11500-60 0-1500V 60A
 □□□12000-40 0-2000V 40A
※□□□の部分は装置の種類によって選択ください。
電力回生式・双方向直流電源パワーユニット(□□□=PUB)
直流電源パワーユニット(□□□=PU)
電力回生式・直流電子負荷装置パワーユニット(□□□=PUL)
※本製品は未リリースのため予告なく仕様変更の可能性があります。

ダウンロード

EA-10000 Industrialシリーズ データシート(英文)

EA-10000 Industrialシリーズ データシート(英文)

テキスト

ダウンロード

※本製品は未リリースのため予告なく仕様変更の可能性があります。
